Čo robí všeobecný oceľový kordový dopravníkový pás spoľahlivým pre náročné operácie?

1. Čo je všeobecný oceľový kordový dopravný pás?

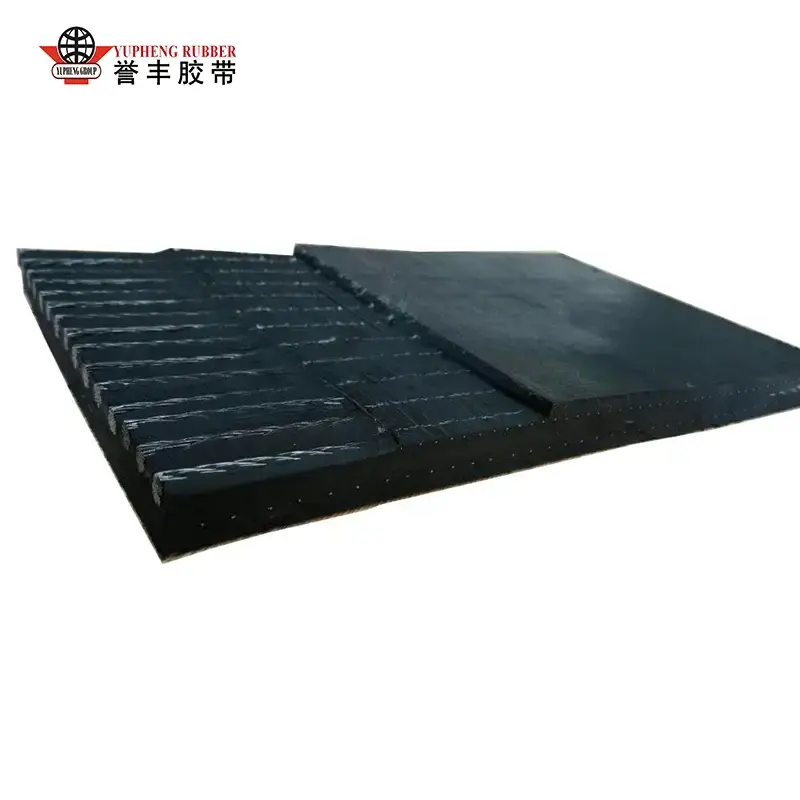

Všeobecný oceľový kordový dopravný pás je gumový dopravný pás vystužený vysokopevnostnými oceľovými kordmi usporiadanými pozdĺžne cez jeho kostru. Tieto kordy nesú primárne ťahové zaťaženie, zatiaľ čo okolitá guma chráni výstuž a pomáha prenášať sily cez štruktúru pásu.

Na rozdiel od dopravných pásov vystužených tkaninou, ktoré sa pri pevnosti v ťahu spoliehajú na textilné vrstvy, oceľové kordové pásy používajú oceľové laná na podporu náročných prevádzkových podmienok. Táto konštrukcia je užitočná najmä vtedy, keď musí dopravník prepravovať ťažké materiály na veľké vzdialenosti alebo pracovať pod vysokým napätím pásu.

Pojem "všeobecný" sa zvyčajne vzťahuje na pás určený pre bežné priemyselné prepravné úlohy, a nie na špeciálne použitie s výnimočnými požiadavkami. Presný význam však závisí od klasifikácie produktu výrobcu a špecifikácií dohodnutých pre projekt.

2. Hlavné komponenty a konštrukcia

Pochopenie konštrukcie remeňa pomáha kupujúcim identifikovať špecifikácie, ktoré ovplyvňujú životnosť, prevádzkovú stabilitu a požiadavky na údržbu.

2.1 Výstuž oceľovým kordom

Pozdĺžne oceľové kordy poskytujú hlavnú pevnosť v ťahu pásu a pomáhajú obmedziť predĺženie pri zaťažení. Ich konštrukcia, priemer, rozstup a charakteristiky lepenia musia byť vhodné pre požadovaný menovitý výkon remeňa a prevádzkové podmienky.

Pri vysokonapäťových systémoch je obzvlášť dôležitá integrita kábla. Poškodenie alebo korózia vo výstuži môže znížiť konštrukčnú spoľahlivosť remeňa, aj keď sa vonkajšia guma javí relatívne neporušená.

2.2 Jadro a lepiaca guma

Guma obklopujúca oceľové kordy pomáha udržiavať ich polohu, prenáša napätie a chráni výstuž pred vlhkosťou a koróziou. Spoľahlivá adhézia medzi oceľou a gumou je nevyhnutná, pretože oddelenie môže umožniť, aby sa poškodenie rozvinulo vo vnútri pásu.

2.3 Guma horného krytu

Vrchný kryt smeruje k prepravovanému materiálu a je vystavený oderu, rezu, nárazu a inému prevádzkovému namáhaniu. Jeho zloženie a hrúbka by mali odrážať veľkosť, tvar, teplotu a povrchové vlastnosti materiálu.

2.4 Guma spodného krytu

Spodný kryt prechádza cez kladky a napínacie kolesá. Musí vydržať opakované ohýbanie a trenie a zároveň chrániť vnútornú výstuž. Výber krytu by mal zohľadňovať usporiadanie kladky dopravníka, prevádzkovú rýchlosť a podmienky zaťaženia.

2.5 Okraje a spoje pásu

Okraje pásu chránia kostru pred vonkajším vystavením, zatiaľ čo spoj spája časti pásu do súvislej slučky. V systémoch oceľových kordov je návrh spoja a spracovanie obzvlášť dôležité, pretože spoj musí prenášať značné ťahové zaťaženie bez ohrozenia výstuže.

3. Kľúčové výhody pre priemyselné prevádzky

3.1 Vysoká pevnosť v ťahu pre veľké zaťaženie

Vystuženie oceľovým kordom podporuje aplikácie vysokonapäťovej dopravy, ktoré môžu prekročiť praktické možnosti bežných textilných pásov. To z neho robí cennú možnosť na nepretržitú prepravu ťažkých sypkých materiálov v náročných priemyselných prostrediach.

3.2 Nízke predĺženie a stabilná prevádzka

Oceľové kordové pásy vo všeobecnosti vykazujú nižšie pozdĺžne predĺženie ako porovnateľné látkové pásy za podobných prevádzkových podmienok. Nižšie predĺženie môže pomôcť znížiť požiadavky na zdvih a zjednodušiť riadenie napätia, hoci skutočný dizajn musí stále brať do úvahy elastické roztiahnutie, podmienky inštalácie a prevádzkové zaťaženie.

3.3 Vhodnosť na diaľkovú dopravu

Dlhé dopravné trasy môžu spôsobiť značné napätie a problémy s údržbou. Správne špecifikovaný pás z oceľového kordu môže podporiť prepravu na dlhé vzdialenosti a zároveň znížiť potrebu kompenzovať nadmerné natiahnutie pásu.

3.4 Podpora pre nepretržitú manipuláciu s materiálom

Ťažba, výroba cementu a prístavné operácie často závisia od neprerušeného toku materiálu. Keď sú konštrukcia pásu, krycia zmes, spoj a štruktúra dopravníka správne zladené, systém oceľového kordu môže prispieť k spoľahlivej prevádzke a predvídateľnému plánovaniu údržby.

3.5 Potenciál nižších nákladov na životný cyklus

Počiatočná nákupná cena je len jednou časťou nákladov na dopravný pás. Znížená frekvencia výmeny, nižšie prestoje a efektívna údržba môžu urobiť z vhodne zvoleného oceľového kordového pásu ekonomicky atraktívny počas jeho životnosti.

Tieto výhody nie sú automatické. Skutočné výsledky závisia od kvality pásu, konštrukcie dopravníka, presnosti inštalácie, podmienok manipulácie s materiálom a disciplíny údržby.

4. Bežné priemyselné aplikácie

Všeobecné oceľové kordové dopravné pásy sa bežne zvažujú pre priemyselné systémy vyžadujúce vysokú pevnosť v ťahu, kontrolované predĺženie a spoľahlivú prepravu sypkých materiálov.

Ťažba a spracovanie nerastov

Ťažobné prevádzky využívajú dopravné pásy na prepravu uhlia, železnej rudy, medenej rudy, drveného kameňa a iných vyťažených materiálov. Konštrukcia z oceľového kordu môže byť vhodná pre dlhé trasy prepravy a aplikácie s vysokým zaťažením, kde je hlavným hľadiskom napnutie remeňa a prevádzková kontinuita.

Cement a stavebné materiály

Cementárne a zariadenia na výrobu kameniva manipulujú s vápencom, slinkom, pieskom, štrkom a súvisiacimi materiálmi. Výber pásu by mal brať do úvahy oter, veľkosť častíc, vplyv zaťaženia a teplotu materiálu. Tam, kde ide o horúce materiály, môže byť skôr potrebný vhodne dimenzovaný tepelne odolný kryt než štandardná zmes na všeobecné použitie.

Porty a hromadné terminály

Prístavy používajú dopravníkové systémy na presun hromadného nákladu medzi skladovacími priestormi, spracovateľským zariadením a zariadeniami na nakladanie alebo vykladanie lodí. Dlhé prevádzkové hodiny a veľké objemy materiálu spôsobujú, že spoľahlivosť pásu je dôležitá pre udržanie priepustnosti a zníženie prerušení prevádzky.

Výroba energie a ťažký priemysel

Elektrárne, oceliarne a iné priemyselné závody využívajú dopravníkové systémy na prepravu paliva, surovín a sypkých produktov súvisiacich s výrobou. V závislosti od povinnosti môžu kupujúci zvážiť požiarnu odolnosť, tepelnú odolnosť alebo iné vlastnosti špecifické pre aplikáciu.

5. Ako vybrať správny všeobecný oceľový kordový dopravný pás

Výber správneho pásu začína pochopením dopravného systému, a nie výberom produktu na základe ceny alebo jedného hodnotenia pevnosti. Nasledujúce faktory pomáhajú kupujúcim pripraviť jasnú technickú špecifikáciu.

5.1 Stanovte požadovanú pevnosť v ťahu

Oceľové kordové pásy sú často klasifikované pomocou ST hodnotení, ktoré vyjadrujú nominálnu pevnosť pásu v N/mm. Požadovaná hodnota závisí od vypočítaného maximálneho prevádzkového napätia, geometrie dopravníka, podmienok spustenia a zastavenia, bezpečnostných faktorov a príslušnej konštrukčnej normy.

Nepredpokladajte, že vyššie hodnotenie automaticky poskytuje lepšiu hodnotu. Zbytočne vysoké hodnotenie môže zvýšiť náklady a mohlo by zaviesť konštrukčné úvahy zahŕňajúce tuhosť remeňa, priemer remenice a požiadavky na inštaláciu.

5.2 Potvrďte šírku a dĺžku pásu

Šírka pásu musí vyhovovať požadovanej priepustnosti, veľkosti kusu materiálu, usporiadaniu nakladania a konštrukcii dopravníka. Dĺžka pásu by mala byť určená zo skutočného usporiadania dopravníka, vrátane usporiadania navíjania a požiadaviek na spoj.

5.3 Zvoľte si vhodný stupeň krytia

Výber krytu by mal odrážať skutočný materiál a prevádzkové prostredie. Odolnosť proti oderu na všeobecné účely môže byť pre niektoré aplikácie dostatočná, zatiaľ čo iné vyžadujú špeciálne zlúčeniny na zvládnutie tepla, oleja, chemikálií, rizík súvisiacich s plameňom alebo výnimočných vplyvov.

5.4 Skontrolujte priemery kladky a geometriu dopravníka

Priemer remenice, napnutie remeňa, prechodová vzdialenosť, usporiadanie žľabov a konfigurácia napínacej kladky ovplyvňujú, ako sa remeň ohýba a beží. Tieto faktory by sa mali kontrolovať podľa technických odporúčaní výrobcu a schváleného návrhu dopravníka.

5.5 Naplánujte si metódu spájania

Oceľové kordové dopravné pásy zvyčajne vyžadujú správne skonštruované vulkanizované spoje. Konštrukcia spoja, materiály, príprava kábla, podmienky vytvrdzovania a spôsobilosť technika ovplyvňujú výkon spoja. Pred objednaním remeňa si overte postup inštalácie, najmä na vzdialených miestach, kde môže byť ťažké získať špeciálne vybavenie.

5.6 Zvážte environmentálne a bezpečnostné požiadavky

Výber produktu môže ovplyvniť kolísanie teploty, vlhkosť, prach, vystavenie chemikáliám, vonkajšie počasie a špecifické bezpečnostné pravidlá. Ak projekt vyžaduje súlad s určitou normou, v špecifikácii obstarávania identifikujte príslušné vydanie a kritériá prijatia.

5.7 Pripravte si kompletný kontrolný zoznam pre nákup

• Dĺžka dopravníka, nadmorská výška, rýchlosť a prevádzkový plán.
• Požadovaná priepustnosť a maximálna veľkosť hrudky materiálu.
• Požadovaná pevnosť a šírka pásu.
• Hrúbky horného a spodného krytu a triedy zmesi.
• Teplota materiálu, vlhkosť, abrazivita a chemické vystavenie.
• Priemery remeníc, usporiadanie navíjania a podmienky zaťaženia.
• Návrh spoja, miesto inštalácie a dostupné zdroje údržby.
• Požadované testovanie, inšpekčná dokumentácia a príslušné normy.
• Množstvo objednávky, miesto určenia, dodacia lehota a požiadavky na náhradný pás.

Poskytnutie týchto informácií pomôže výrobcovi posúdiť technickú kompatibilitu a pripraviť presnejšiu cenovú ponuku.

6. Oceľový kord verzus látkové dopravníkové pásy

Oceľové kordové a látkové dopravné pásy slúžia na dôležité priemyselné účely. Vhodná voľba závisí od zaťaženia, dĺžky dopravníka, mechanického dizajnu, podmienok prostredia a celkových nákladov na vlastníctvo.

Pre krátky dopravník s miernym zaťažením môže byť látkový pás ekonomickejším riešením. Pre diaľkový dopravník s vysokým napätím môže konštrukcia oceľového kordu ponúkať výhody, ktoré odôvodňujú dodatočné náklady na nákup a inštaláciu. Konečnú voľbu by mali určiť technické výpočty.

7. Údržba a odstraňovanie problémov

Dokonca aj dobre vyrobený pás môže predčasne zlyhať, ak je dopravník nesprávne nastavený, materiál sa nahromadí okolo kladiek alebo poškodenie zostane nepovšimnuté. Zdokumentovaný program preventívnej údržby pomáha identifikovať vznikajúce problémy skôr, ako spôsobia vážne narušenie.

7.1 Pravidelne kontrolujte pás

Skontrolujte horné a spodné kryty, okraje, nakladacie miesta, oblasti vypúšťania a prístupné spojovacie časti. Hľadajte zárezy, abnormálne opotrebovanie, odkrytú výstuž, oddelenie krytu, nezvyčajnú deformáciu a známky kontaminácie materiálu.

7.2 Monitorovanie sledovania pásu

Trvalé nesprávne vedenie môže poškodiť okraje pásu a spôsobiť rozliatie materiálu. Skontrolujte zarovnanie remenice, stav napínacej kladky, rozloženie zaťaženia a nahromadenie materiálu. Vyhnite sa náprave problému prostredníctvom svojvoľných úprav bez identifikácie základnej príčiny.

7.3 Ochrana miest nakladania a prekladania

Veľké hrudky padajúce z nadmernej výšky môžu poškodiť kryty a potenciálne ovplyvniť vnútorné šnúry. Správna geometria žľabu, nárazové lôžka, správne nastavené sukne a kontrolovaný tok materiálu pomáhajú znižovať koncentrovaný náraz a zabraňujú zachyteniu materiálu o pás.

7.4 Starostlivo udržiavajte spoje

Spoje si zasluhujú osobitnú pozornosť, pretože defekty v spoji sa môžu pri opakovanom ťahu a ohýbaní rozvinúť do vážnych porúch. Skontrolujte oddeľovanie okrajov, praskliny, nezvyčajné vydutia a viditeľné poškodenia. Pri podozrení na poruchu si pred vrátením remeňa do náročného servisu dohodnite kompetentné technické posúdenie.

7.5 Používajte vhodnú technológiu kontroly

Vizuálne kontroly nedokážu odhaliť každú vnútornú chybu. Pri kritických inštaláciách oceľového kordu môžu vhodné nedeštruktívne kontrolné metódy vrátane kontroly elektromagnetického kordu tam, kde je to vhodné, pomôcť identifikovať vnútorné poškodenie drôtu alebo koróziu, ktorá nemusí byť viditeľná na povrchu.

7.6 Včasné riešenie bežných problémov

Bezpečnostná pripomienka:Inšpekčné, čistiace a opravárenské práce by sa mali riadiť postupmi izolácie a blokovania lokality. Nikdy nesiahajte do pohybujúceho sa dopravného zariadenia ani sa nepokúšajte o opravu, kým je systém v prevádzke.

8. Pochopenie celkových nákladov na vlastníctvo

Porovnávanie dopravných pásov len podľa nákupnej ceny môže viesť k vyšším nákladom počas životnosti zariadenia. Užitočnejší prístup zvažuje obstarávanie, inštaláciu, prevádzku, údržbu a výmenu spoločne.

Kľúčové nákladové faktory

• Nákupná cena:Rozmery remeňa, pevnosť v ťahu, krycia zmes a požiadavky na prispôsobenie.
• Náklady na inštaláciu:Doprava, manipulačné zariadenia, pracovné sily a špecializované spojovacie zdroje.
• Náklady na údržbu:Rutinné kontroly, opravy, monitorovanie a výmena komponentov.
• Expozícia prestojov:Strata výroby, oneskorené dodávky a prerušenie prepojených procesov.
• Plánovanie výmeny:Dostupnosť náhradného pásu, dodacie lehoty a prístup k technickej podpore.

Napríklad pás s vyššou počiatočnou cenou môže ponúknuť lepšiu hodnotu, ak zodpovedá prevádzkovej povinnosti a znižuje neplánované prestávky. Naopak, drahý pás s nevhodnou krycou zmesou alebo zle vykonaným spojom môže priniesť neuspokojivé výsledky.

Ak chcete spravodlivo porovnať cenové ponuky, vyžiadajte si konzistentné technické špecifikácie a vyhodnoťte navrhovaný remeň podľa rovnakých prevádzkových podmienok, požiadaviek na kontrolu, dodacích podmienok a očakávaných potrieb údržby.

9. Ako hodnotiť dodávateľa oceľového kordového dopravného pásu

Výber dodávateľa nie je len nákupom. Schopnosť výrobcu porozumieť aplikácii, potvrdiť technické detaily, zachovať konzistenciu produktu a poskytnúť spoľahlivú dokumentáciu môže ovplyvniť výsledok celého projektu dopravníka.

Skontrolujte technickú spôsobilosť

Opýtajte sa, či môže dodávateľ vyhodnotiť požadovanú pevnosť v ťahu, rozmery remeňa, kryciu zmes, usporiadanie kladiek a požiadavky na spoje. Technické odporúčania by mali byť v súlade s prevádzkovými údajmi, ktoré poskytnete.

Vyžiadajte si relevantnú dokumentáciu kvality

V závislosti od projektu môže dokumentácia obsahovať špecifikácie produktu, správy o skúškach, identifikáciu materiálu, záznamy o kontrole a vyhlásenia o zhode s dohodnutými normami. Potvrďte, ktoré dokumenty sú k dispozícii pre presnú konštrukciu pásu, ktorá sa ponúka.

Skontrolujte konzistenciu výroby

Diskutujte o postupoch kontroly kvality pri umiestnení oceľového kordu, lepení gumou, rozmeroch krytu, kontrole dokončeného pásu a sledovateľnosti produktu. Pri kritických projektoch si pred začatím výroby ujasnite akceptačné kritériá.

Potvrďte doručenie a popredajnú podporu

Projekty diaľkových dopravníkov môžu vyžadovať starostlivú koordináciu výrobných plánov, prepravy, inštalácie a uvedenia do prevádzky. Opýtajte sa na dodacie lehoty, balenie, technickú komunikáciu, plánovanie náhradných pásov a dostupnosť vhodného vedenia spájania.

Pracujte s jasnou technickou špecifikáciou

Pred zadaním objednávky sa uistite, že sa obe strany dohodli na hodnotení pásu, šírke, dĺžke, hrúbke poťahu, triede poťahu, príslušných normách, skúšobných požiadavkách a dodacích podmienkach. Podrobná špecifikácia znižuje nedorozumenia a uľahčuje porovnávanie ponúk dodávateľov.

Pre priemyselných nákupcov predstavuje spoľahlivé rozhodnutie o zdroji vhodnosť produktu, transparentnú dokumentáciu, konzistentnú výrobu a podporu, ktorá zodpovedá skutočným požiadavkám projektu.

10. Často kladené otázky

11. Záver: Vybudovanie spoľahlivejšieho dopravného systému

Všeobecný oceľový kordový dopravníkový pás môže byť efektívnym riešením pre prepravu ťažkého materiálu, keď je nevyhnutná vysoká pevnosť v ťahu, nízke predĺženie a spoľahlivá prevádzka. Jeho výkon však závisí od celého systému: návrh výstuže, výber gumeného krytu, geometria dopravníka, kvalita spoja, montážne postupy a preventívna údržba.

Pre tímy obstarávateľov a projektových inžinierov je najefektívnejším prístupom najprv definovať skutočné prevádzkové podmienky, porovnať produkty s konzistentnou technickou špecifikáciou a vyhodnotiť dlhodobé náklady na vlastníctvo namiesto samotnej kúpnej ceny.

Qingdao Zhongye Yufeng Tape Co., Ltd. môžu byť zahrnuté do hodnotenia vášho dodávateľa pri získavaní riešení dopravných pásov z oceľového kordu. Prediskutujte svoje požiadavky na projekt so spoločnosťou, aby ste si potvrdili vhodnosť produktu, dostupné špecifikácie, dokumentáciu o kvalite a dodacie podmienky.
