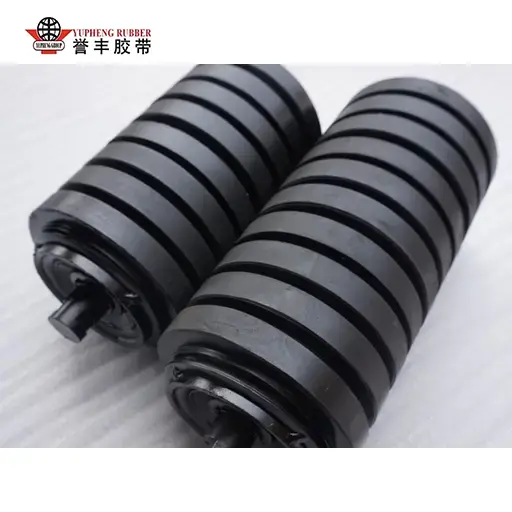

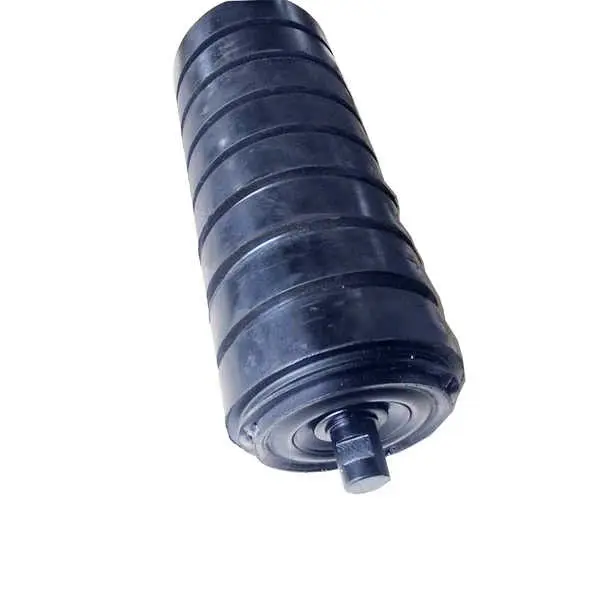

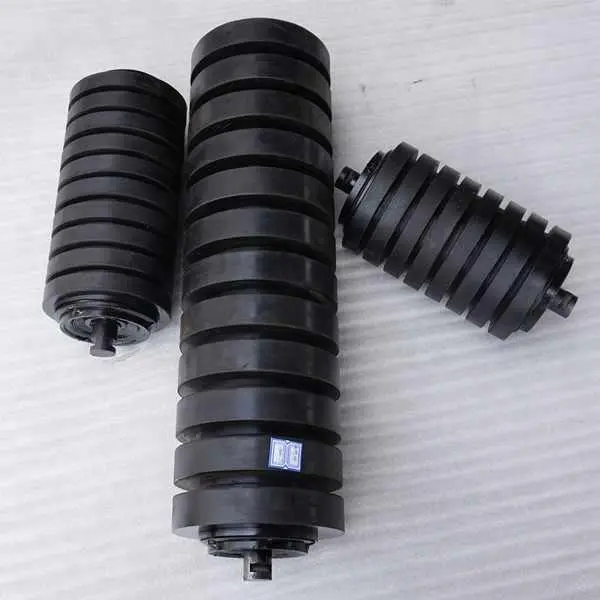

Nárazový vodiaci valec s gumovým krúžkom

YUFENG Rubber Ring Impact Idler Roller je vyhradený komponent vyrovnávacieho dopravníka nezávisle vyvinutý a sériovo vyrábaný v našej továrni, exkluzívne optimalizovaný pre vysoko nárazové nakladacie žľaby, kde hrudkovitá ruda, uhlie a kameň padajú vertikálne. Na rozdiel od tradičných plne hladkých oceľových rázových kladiek, ktoré prenášajú všetku padajúcu silu priamo na dopravný pás, táto vodiaca kladka v rovnakej vzdialenosti inštaluje hrubé elastické gumové krúžky na bezšvový oceľový plášť valca. Segmentované gumené podušky sa pri silnom náraze elasticky deformujú, aby rozptýlili koncentrovaný tlak do širokej kontaktnej plochy, čím sa eliminujú lokálne namáhania, ktoré spôsobujú prepichnutie pásu a pozdĺžne roztrhnutie. Slúži ako základná súčiastka pre dopravné linky na prepravu veľkého množstva ťažkých nákladov s vysokou výškou pádu, pričom úplne vypĺňa výkonnostnú medzeru bežných oceľových napínacích kolies, ktorým chýba kapacita tlmenia nárazov.

Materiál a výrobné remeslo

Všetky suroviny YUFENG Rubber Ring Impact Idler Roller podliehajú prísnej vstupnej kontrole od kvalifikovaných dodávateľov. Plášť valca používa zosilnenú bezšvovú uhlíkovú oceľ Q235 s úplným žiarovým zinkovaním pre lepšiu odolnosť voči kalnej vode, alkalickému popola a pobrežnej soľnej hmle. Nárazníkové krúžky sú vyrobené zo zmesovej gumy NR/SBR s tvrdosťou 65±5 Shore A, ktorá poskytuje elastické odpruženie, odolnosť proti opotrebovaniu a dlhodobú odolnosť proti deformácii pri opakovanom náraze.

Materiál gumeného krúžku a ochrana proti nárazu

Segmentované gumové krúžky používajú 65±5 Shore A NR/SBR zmesovú gumu na absorbovanie opakovaných nárazov padajúcich materiálov. Ich elastická štruktúra pomáha rozložiť sústredené zaťaženie po povrchu pásu, čím sa znižuje riziko prepichnutia, roztrhnutia a trvalej deformácie pri nepretržitých operáciách nakladania.

Tesnenie valčekov a ochrana ložísk

Pevný oceľový hriadeľ 45# je opracovaný CNC a zladený s guľôčkovými ložiskami s hlbokou drážkou C3 naplnenými vysokoteplotným lítiovým mazivom. Trojkanálové nylonové labyrintové tesnenia a dvojité vonkajšie gumené protiprachové krúžky vytvárajú viaceré ochranné bariéry proti minerálnemu prachu, kalnej vode a vlhkosti.

Továrenská inšpekcia a kontrola kvality

Pred dodaním sa každé hotové napínacie koleso podrobuje kalibrácii sústrednosti, testovaniu rotačného odporu, simulácii tesnenia v blatovej vode a opakovaným testom nárazovej únavy. Tieto postupy pomáhajú overiť štrukturálnu stabilitu a spoľahlivú rotáciu pred odoslaním produktov do priemyselných aplikácií.

Údaje z terénnych testov a porovnanie bodov bolesti v priemysle

Spoločnosť YUFENG vykonala šesť mesiacov nepretržitého sledovania poľa v povrchových lomoch, podzemných uhoľných baniach a dopravných linkách na prepravu cementových surovín. Nárazové vodiace valčeky s gumovým krúžkom boli porovnané s bežnými rázovými valčekmi z hladkej ocele pri podobných podmienkach sypkého materiálu s vysokým poklesom.

Výkon absorpcie nárazu

Záznamy v teréne ukázali, že segmentovaná gumená prstencová štruktúra absorbovala viac ako 60 % nameranej energie nárazu, čím pomohla znížiť priamy prenos nárazu z veľkých kusov materiálu na dopravný pás a rám vodiacej kladky.

Výsledky ochrany a údržby pásu

Počas šesťmesačného obdobia sledovania zaznamenali testované dopravníkové linky o 72 % menej prípadov prepichnutia a roztrhnutia pásu, o 35 % dlhší servisný cyklus pásu a o 65 % menej prestojov pri údržbe nakladacej zóny v porovnaní s predchádzajúcim prevádzkovým stavom.

Porovnanie výkonu

Prípady aplikácie skutočných priemyselných projektov

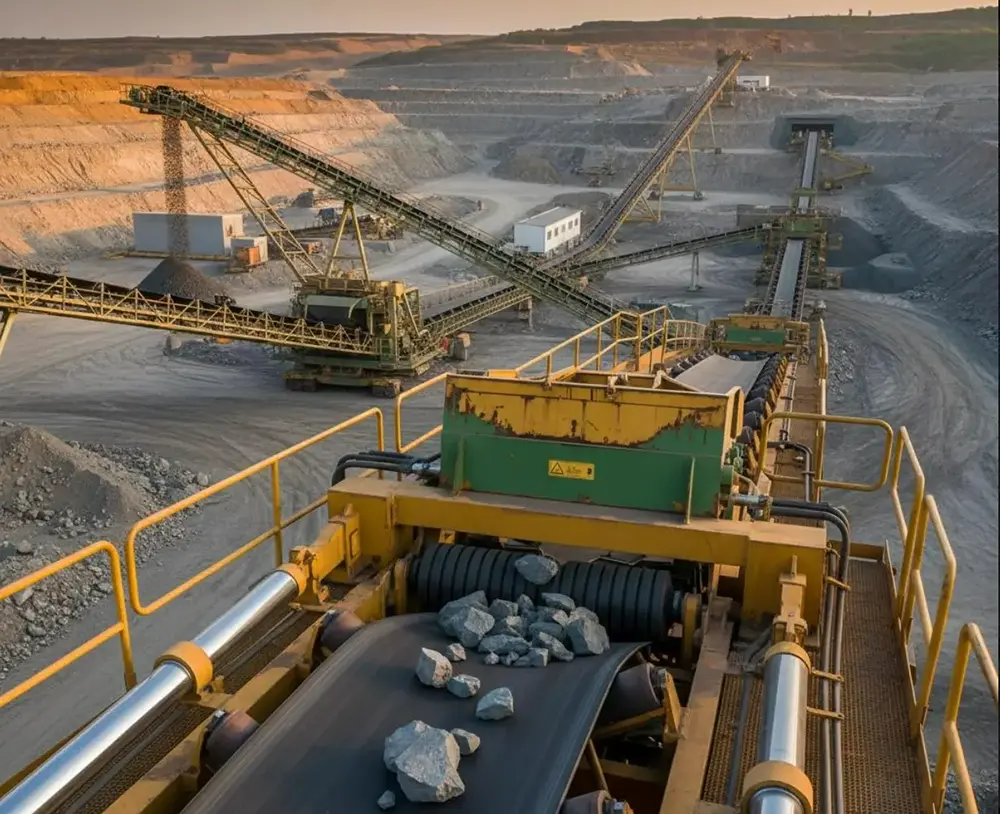

Otvorený projekt nakládky železnej rudy

V projekte otvorenej železnej rudy vo Vnútornom Mongolsku boli predtým pod 4-metrovým padacím žľabom nainštalované konvenčné oceľové rázové vodiace kladky. Veľké hrudky rudy často spôsobovali prepichnutie dopravného pásu a opakované opravy záplat. Po modernizácii nakladacej zóny pomocou valčekov YUFENG Rubber Ring Impact Adler Rollers sa počet prípadov prepichnutia pásu podstatne znížil a týždenná údržba záplat bola prerušená. Zaznamenané mesačné náklady na opravu a obstarávanie remeňa klesli o 61 %.

Linky na prepravu cementu a sypkého materiálu

Vodiace kladky s gumovým krúžkom YUFENG sú tiež vhodné na dopravu cementových surovín, vykladanie kameňa a systémy podávania uhlia, kde veľké alebo nepravidelné materiály vytvárajú koncentrovaný náraz v miestach prekládky. Elastické krúžky pomáhajú chrániť pás, zatiaľ čo utesnená valčeková štruktúra podporuje stabilnú prevádzku v prašnom priemyselnom prostredí.

Podpora overovania projektu

YUFENG môže poskytnúť špecifikácie produktu, záznamy o kontrole továrne, fotografie inštalácie a dostupnú dokumentáciu o prevádzke v teréne na podporu technického hodnotenia zákazníkom, výberu zariadenia a ponúk na projekty.

Kompletné parametre špecifikácie produktu

Prečo si vybrať továrenské produkty YUFENG

Integrovaná výrobná kapacita

YUFENG kontroluje kľúčové výrobné procesy vo vlastnej réžii, vrátane spracovania valcových rúr, tvarovania gumových krúžkov, montáže ložísk a kontroly hotových výrobkov. Tento integrovaný pracovný postup pomáha udržiavať konzistentné rozmery, kvalitu inštalácie gumových krúžkov a celkový výkon montáže v rôznych výrobných sériách.

Sústredené riešenie problémov so zaťažovacou zónou

Náš nárazový vodiaci valec s gumovým krúžkom je navrhnutý pre prekládkové miesta, kde padajúce uhlie, ruda, kamenivo a iné sypké materiály môžu spôsobiť prepichnutie, roztrhnutie a nadmerné vibrácie pásu. Elastické gumové krúžky tlmia náraz, zatiaľ čo viacstupňová tesniaca štruktúra chráni zostavu ložiska, čím pomáha znižovať prerušenia údržby a frekvenciu výmen.

Factory Direct Service & Project Support

YUFENG poskytuje ceny priamo z výroby, technické konzultácie, prispôsobené výkresy a podporu vzoriek. Prispôsobené produkty možno pred odoslaním vyhodnotiť pomocou nárazových a tesniacich testov, zatiaľ čo veľkoobjemové objednávky sa plánujú podľa výrobnej kapacity, aby sa podporila stabilná dodávka projektu.

Často kladené otázky

Otázka 1: Aký je hlavný rozdiel medzi nárazovým vodiacim valčekom s gumovým krúžkom a bežnými hladkými oceľovými nárazovými valčekmi?

Hlavným rozdielom je štruktúra odpruženia. Hladké oceľové kladky prenášajú padajúci náraz priamo na dopravný pás, zatiaľ čo YUFENG Rubber Ring Impact Idler Rollers využívajú segmentované elastické gumové krúžky na absorbovanie a distribúciu nárazovej energie. Vďaka tomu sú obzvlášť vhodné pre nakladacie miesta s vysokým spádom, ktoré manipulujú s veľkými kusovými materiálmi.

Q2: Aké služby prispôsobenia sú k dispozícii?

Podporujeme prispôsobenie priemeru valca, efektívnej dĺžky, hrúbky gumového krúžku a rozstupu. Pre vysokoteplotné, korozívne alebo pobrežné aplikácie sú k dispozícii aj špeciálne možnosti, ako sú gumové krúžky z EPDM, vystužené konštrukcie a komponenty valčekov z nehrdzavejúcej ocele.

Q3: Aká denná údržba je potrebná?

Bežná údržba zahŕňa hlavne kontrolu gumových krúžkov, či nie sú prasknuté alebo abnormálne opotrebované, a potvrdenie, že každý valec sa hladko otáča. Pravidelná kontrola rámu, tesniacich komponentov a stavu ložísk môže pomôcť identifikovať potenciálne poruchy skôr, ako ovplyvnia prevádzku dopravníka.

Požiadajte o cenovú ponuku z výroby

Ak potrebujete vodiace kladky nárazového nárazníka pre nakladacie žľaby s vysokým pádom, kontaktujte spoločnosť YUFENG, ktorá vám poskytne vzorky produktov, prispôsobené špecifikácie, technické výkresy a cenovú ponuku priamo z výroby. Náš inžiniersky tím môže odporučiť vhodnú konfiguráciu gumeného krúžku podľa veľkosti vášho materiálu, výšky pádu, šírky pásu a prevádzkových podmienok.
