Továrensky priamy gumený výťahový pás pre vysokovýkonné dopravné aplikácie
YUFENG Gumový výťahový pás, tiež známy ako korčekový výťahový pás, je vystužený gumený pás určený pre vertikálne zdvíhacie systémy, ktoré prepravujú obilie, cement, kamenivo, uhlie, minerály a iné sypké materiály. Pás pôsobí ako súvislý nosný prvok korčekových elevátorov a musí odolávať opakovanému ohýbaniu okolo kladiek spolu s trvalým vertikálnym napätím.
YUFENG dodáva konštrukcie výťahových pásov NN, EP a oceľových kordov s rôznym predĺžením, pevnosťou v ťahu a výškou zdvihu. The belt can be supplied with customized bucket mounting holes, functional rubber compounds, edge reinforcement, fixed lengths, and pre-punching according to elevator dimensions and bucket specifications.
Klasifikácia pásu výťahu podľa vystuženia kostry
NN Gumový výťahový pás
Nylonová tkanina NN poskytuje dobrú pružnosť a odolnosť proti nárazu s relatívne ekonomickou konštrukciou. Je vhodný pre malé a stredné korčekové elevátory, najmä aplikácie na zrno a ľahké materiály s výškou zdvihu do cca 30 m.
EP gumový výťahový pás
EP polyesterová tkanina poskytuje nižšie trvalé predĺženie a lepšiu odolnosť proti vlhkosti a plesniam ako bežné štruktúry na báze bavlny. Je vhodný pre stredné výšky zdvihu približne 30–80 m a je široko používaný pre výťahy na cement, piesok, kamenivo a iné sypké materiály.
Oceľový pogumovaný pás výťahu
Vystuženie oceľovým kordom poskytuje veľmi vysokú pevnosť v ťahu a extrémne nízke predĺženie pre náročné aplikácie vertikálneho zdvíhania. Je vhodný pre veľkokapacitné výťahy a ultravysoké zdvíhacie systémy nad približne 80 m, kde je potrebné minimalizovať časté nastavovanie napätia.
| Typ kostry pásu | Základná charakteristika | Použiteľný pracovný stav |
|---|---|---|
| NN Gumový výťahový pás | Dobrá flexibilita, ekonomická konštrukcia, mierne predĺženie | Nízka a stredná výška zdvihu, elevátory zrna a ľahkého materiálu |
| EP gumový výťahový pás | Nízka odolnosť voči trvalému predĺženiu, vlhkosti a plesniam | Stredná výška zdvihu, výťahy na cement, piesok a kamenivo |
| Výťahový pás s oceľovou šnúrou | Veľmi nízka ťažnosť, vysoká pevnosť v ťahu | Ultra vysoká výška zdvihu a vysokovýkonné minerálne výťahy |
Špecifikácie a rozmery výťahového pásu
Trieda jatočného tela
YUFENG poskytuje triedy jatočných tiel EP100–EP1000, NN100–NN800 a ST630–ST2000. Príslušná trieda by sa mala vybrať podľa výšky výťahu, zaťaženia lyžice, hustoty materiálu, rýchlosti pásu a požadovanej pevnosti v ťahu.
Šírka pásu
Dostupné šírky pásu sa pohybujú od približne 300 mm do 1600 mm. Šírka pásu by mala zodpovedať rozmerom lyžice, priepustnosti materiálu, šírke krytu elevátora a konfigurácii hlavy a zadnej kladky.
Hrúbka krytu
Hrúbku krycej gumy je možné prispôsobiť od približne 3–10 mm podľa oteru materiálu, úrovne nárazu a prevádzkových podmienok.
Montážne otvory vedierka
YUFENG podporuje CNC dierovanie vedier s okrúhlymi alebo štvorcovými otvormi. Priemer otvoru, rozstup a polohu je možné spracovať podľa výkresu vedra, aby sa zabezpečili presné montážne body pre korčeky výťahu.
Typy výťahových pásov pre rôzne materiály a prostredia
Výťahový pás EP odolný voči všeobecnému opotrebovaniu
Štandardný výťahový pás odolný proti opotrebovaniu používa prírodné alebo vhodné syntetické kaučukové krycie zmesi na všeobecné zdvíhanie sypkých materiálov. Je vhodný na cement, piesok, kamenivo a podobné materiály za normálnych teplotných podmienok, s typickým prevádzkovým rozsahom -20°C až +60°C.
Pás na zdvíhanie obilia potravinárskej kvality
Potravinárske elevátorové pásy používajú vhodné netoxické gumové zmesi s nízkym zápachom na manipuláciu s obilím. Sú určené pre ryžu, pšenicu, kukuricu a podobné poľnohospodárske materiály, kde je dôležitá čistitelnost a príslušné požiadavky na styk s potravinami.
Antistatický výťahový pás spomaľujúci horenie
Táto konfigurácia používa nehorľavé a antistatické gumové zmesi pre podzemné banské aplikácie, kde sa vyžaduje požiarna odolnosť a rozptyl statickej elektriny. Použiteľné modely môžu byť vyrobené podľa požiadaviek na bezpečnosť uhoľných baní MT/T668.
Výťahový pás odolný voči vysokej teplote
Tepelne odolná krycia guma na báze EPDM sa používa na aplikácie zahŕňajúce horúce materiály, ako je cementový slinok. Vhodné konštrukcie dokážu zvládnuť teploty materiálu až do približne 180 °C v závislosti od skutočných prevádzkových podmienok a zloženia pásu.
Výťahový pás odolný voči oleju a korózii
Krycia guma na báze NBR poskytuje lepšiu odolnosť voči minerálnym olejom, mazivám a vybraným chemickým médiám. Táto konfigurácia je vhodná pre chemické závody a výťahy na spracovanie surovín, kde vystavenie olejom alebo korozívnym látkam môže ovplyvniť bežné gumové zmesi.
Oceľový kábel s ultravysokým zdvíhacím pásom
Oceľová kordová konštrukcia je určená pre vysoké zdvíhacie veže a veľkokapacitné výťahy. Jeho veľmi nízke predĺženie a vysoká pevnosť v ťahu pomáhajú udržiavať stabilitu pásu pri dlhých vertikálnych vzdialenostiach zdvíhania a pri veľkom nepretržitom zaťažení lyžice.
Montáž lopaty a prispôsobenie konštrukcie
Výber jatočných tiel
Zákazníci si môžu vybrať nylonovú tkaninu NN, polyesterovú tkaninu EP s nízkou rozťažnosťou alebo galvanizovaný oceľový kord podľa výšky výťahu, zaťaženia vedra a požiadaviek na ťah.
Prispôsobenie vzoru otvorov
Okrúhle alebo štvorcové montážne otvory vedra môžu byť vyrazené CNC podľa výkresov zákazníka. Priemer otvoru, stredová vzdialenosť a pozdĺžny rozstup je možné nastaviť tak, aby zodpovedali montážnemu systému vedra.
Konfigurácia povrchu
Pás je možné dodať s hladkým povrchom alebo vybraným protišmykovým vzorovaným povrchom v závislosti od konštrukcie výťahu a požiadaviek na manipuláciu s materiálom.
Funkčná gumová zmes
Gumové zmesi odolné voči opotrebeniu, potravinárske, spomaľujúce horenie, vysoké teploty a olejom odolné gumy je možné zvoliť podľa dopravovaného materiálu a prevádzkového prostredia.
Zosilnenie hrán
Na zlepšenie odolnosti proti opakovanému ohýbaniu a namáhaniu hrán okolo hlavovej a chvostovej kladky je možné použiť zosilnenú gumu na hrane proti roztrhnutiu.
Služba s pevnou dĺžkou a preddierovaním
YUFENG môže dodať časti s pevnou dĺžkou spolu s vopred vyrazenými otvormi vedra, čo umožňuje pripraviť hotový pás podľa inštalačných rozmerov výťahu pred odoslaním.
Štruktúra a riadenie výroby pásu výťahu
Vysokopevnostná kostra
Vysokopevnostné NN a EP tkaniny alebo vysokopevnostné galvanizované oceľové kordy tvoria primárnu ťahovú štruktúru výťahového pásu. Kostra sa vyberá podľa požadovanej vzdialenosti zdvíhania a podmienok zaťaženia lyžice.
Funkčná poťahová guma
Panenský prírodný kaučuk, NBR, EPDM a ďalšie vhodné zlúčeniny je možné zvoliť podľa požiadaviek na opotrebenie, teplotu, olej, kontakt s potravinami a nehorľavosť.
Odľahčená guma s vysokou väzbou
Medzi výstužnými vrstvami a krytom sa používa špeciálna odľahčená guma s vysokou priľnavosťou na zlepšenie spojenia kostry s gumou a zníženie delaminácie okolo oblastí vystavených opakovanému namáhaniu.
Vystuženie otvoru vedra
Pri veľkom zaťažení lyžice môže byť oblasť okolo montážnych otvorov lokálne vystužená ďalšou gumou, aby sa znížilo praskanie hrán a udržala sa stabilita upevnenia skrutiek pri menovitom napätí.
Kontrola surovín
Pred vstupom do vulkanizačnej výrobnej linky sa odoberajú vzorky látok, oceľových kordov a gumových materiálov na pevnosť v ťahu, predĺženie a pevnosť v odlupovaní. Materiály, ktoré nespĺňajú požadované kontrolné kritériá, nie sú uvoľnené do výroby.
Výkon výťahového pásu pre vertikálnu prevádzku
| Výkonová položka | Štandardná požiadavka | Testovací štandard |
|---|---|---|
| Predĺženie pri zlome EP Carcass | ≥300 % | ISO 6259 |
| Pevnosť odlupovania medzivrstvy | ≥12 N/mm | ISO 2411 |
| Trvalé predĺženie pri menovitom zaťažení | ≤ 2,5 % | DIN 22102 |
| Strata oderom poťahu | ≤0,8 cm³/1,61 km | ISO 4649 |
| Odolnosť proti roztrhnutiu na hrane diery | Žiadne praskliny pri menovitom napätí | Test vyhradený pre továrne |
Skutočný výkon pásu závisí od triedy kostry, šírky pásu, hrúbky krytu, zaťaženia lyžice, rýchlosti pásu, výšky elevátora, priemeru kladky a prevádzkového prostredia. YUFENG môže poskytnúť údaje o výrobnom teste špecifické pre produkt podľa zvolenej konfigurácie.
Dokumentácia noriem a certifikácie
Všeobecné normy pre dopravné pásy
Výrobky YUFENG Rubber Elevator Belt sa vyrábajú v súlade s platnými požiadavkami ISO 14890, DIN 22102 a GB/T 7984. Oceľové kordové konštrukcie môžu byť vyrobené podľa DIN 22131 tam, kde je to vhodné.
Požiadavky na kontakt s potravinami
Potravinárske materiály elevátorových pásov je možné vybrať podľa platných požiadaviek FDA a LFGB pre styk s potravinami. Konkrétna certifikácia a dokumentácia závisia od zvoleného zloženia materiálu a cieľového trhu.
Bezpečnostné požiadavky uhoľných baní
Nehorľavé a antistatické konfigurácie výťahových pásov pre podzemnú ťažbu môžu byť vyrobené podľa požiadaviek MT/T668, v závislosti od konečnej konfigurácie produktu a príslušného rozsahu testovania.
Dostupná dokumentácia
V závislosti od objednanej konfigurácie môže spoločnosť YUFENG poskytnúť dokumentáciu riadenia kvality ISO9001, dokumentáciu o exporte CE, správy o výkonnosti materiálu SGS, dokumentáciu o bezpečnosti pri kontakte s potravinami, bezpečnostné certifikáty spomaľujúce horenie uhoľných baní a správy o testovaní výrobkov z výroby.
Spájanie a inštalácia výťahových pásov
Horúca vulkanizácia spájanie
Pre trvalé spoje elevátorových pásov sa odporúča vulkanizácia za tepla. Konce pásu sú pripravené podľa štruktúry tkaniny alebo oceľového kordu, pričom sa zabráni poškodeniu susedných montážnych otvorov vedra. Zodpovedajúca vysoko priľnavá hladká guma sa umiestni medzi spojovacie vrstvy, po ktorej nasleduje riadené zahrievanie a tlak vo vyhradenom plochom vulkanizéri.
Mechanické spájanie spojovacích prvkov
Špeciálne mechanické upevňovacie prvky výťahových pásov možno použiť pri núdzových opravách, kde je potrebná rýchla inštalácia. Táto metóda je vhodná pre dočasnú alebo krátkodobú prevádzku a vo všeobecnosti sa neodporúča ako riešenie trvalého spoja pre ultravysoké zdvíhacie a vysokozáťažové výťahové systémy.
Výber kladky
Mali by sa zvoliť vhodne dimenzované hlavové a zadné kladky, aby sa znížila opakovaná únava pásu v ohybe. Priemer kladky by mal zodpovedať konštrukcii kostry a špecifikácii remeňa.
Nastavenie napnutia remeňa
Systém napínania výťahu by mal byť nastavený podľa zvolenej konštrukcie pásu a menovitých prevádzkových požiadaviek. Správne napnutie pomáha udržiavať stabilné zarovnanie lyžice a znižuje zbytočný pohyb pásu.
Montážna poloha vedra
Montážne otvory lopaty by sa mali presne zhodovať s rozmermi lopaty elevátora. Podmienky podávania by mali byť tiež kontrolované, aby sa zabránilo priamemu nárazu ostrých alebo nadmerne veľkých materiálov na montážne oblasti vedra.
Zodpovedajúce komponenty korčekového výťahu
Séria dopravníkových pásov
YUFENG môže dodať látkový dopravníkový pás, oceľový kordový dopravníkový pás, vzorovaný dopravníkový pás a hrubý vrchný dopravníkový pás pre dopravné systémy, ktoré kombinujú vertikálne zdvíhanie s horizontálnou prepravou materiálu.
Komponenty valčeka a kladky
Zodpovedajúce produkty zahŕňajú žľabové vodiace kladky, HDPE antikorózne valčeky a kladky hláv výťahu pre zodpovedajúce systémy manipulácie s materiálom.
Gumové doplnky
Gumové fólie odolné proti opotrebovaniu, lepidlá na opravu vulkanizácie a upevňovacie prvky výťahových pásov sú k dispozícii pre požiadavky na inštaláciu, údržbu a opravy v teréne.
Séria HDPE potrubí
HDPE vodné potrubia a bagrovacie potrubia môžu byť dodané pre pomocné aplikácie na prepravu tekutín v banských a priemyselných projektoch vyžadujúcich kombinované obstarávanie.
Zákazkové spracovanie
YUFENG môže prispôsobiť šírku pásu, hrúbku, priemer otvoru vedra, rozstup otvorov, pevnú dĺžku a funkčné zloženie gumy podľa výkresov výťahu a prevádzkových podmienok.

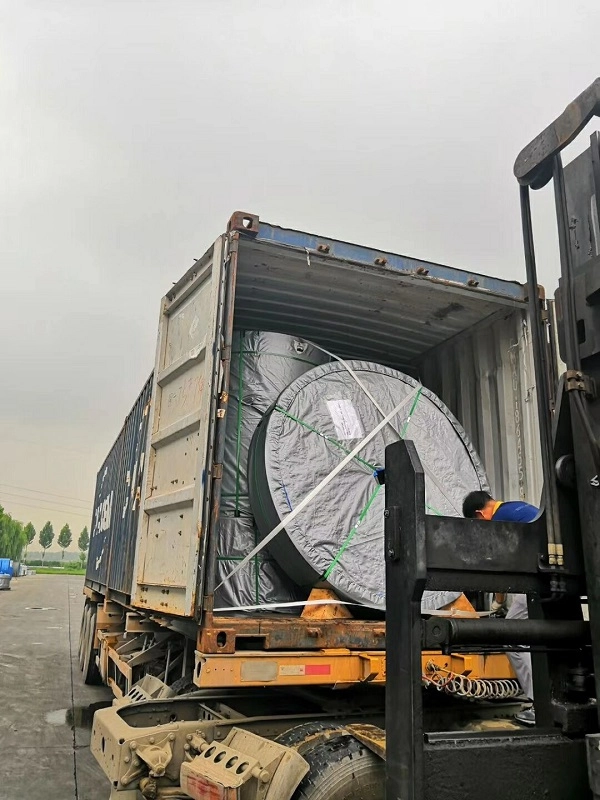

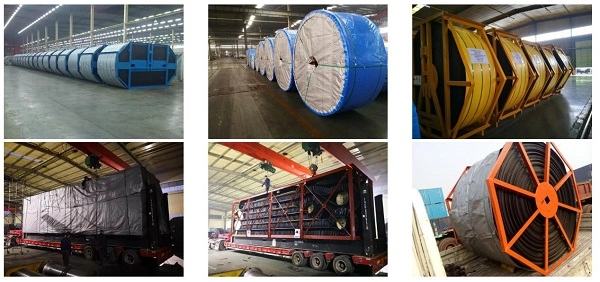

Balenie a skladovanie výťahových pásov
Rolky s úzkou šírkou
Výťahové pásy so šírkou približne 300–800 mm sú navinuté na pevných papierových jadrách a chránené vodotesnou plastovou fóliou a tkaným vonkajším obalom.
Široké rolky z oceľového kordu
Ťažké oceľové kordové výťahové pásy so šírkami približne 1000–1600 mm je možné zabezpečiť vystuženou oceľovou páskou, ochrannou plachtou a ťažkými drevenými paletami na prepravu kontajnerov.
Preddierované časti pásu
Vlastné preddierované časti sú chránené samostatnou penou alebo tlmiacimi materiálmi, aby sa znížila deformácia a poškodenie okolo montážnych otvorov vedra počas manipulácie.
Požiadavky na skladovanie
Pásy by sa mali skladovať vodorovne v suchom a vetranom sklade s odporúčanou výškou stohovania maximálne 1,2 m. Je potrebné vyhnúť sa dlhodobému vystaveniu priamemu slnečnému žiareniu, dažďovej vode a chemickým rozpúšťadlám, aby sa znížilo starnutie gumy a poškodenie materiálu.
Ako vybrať správny gumený pás výťahu
Potvrďte výšku a kapacitu výťahu
Celková výška zdvihu a hodinová priepustnosť materiálu sú prvé parametre pre výber triedy kostry. NN je vhodný pre menšie výťahy, EP pre mnoho stredne vysokých aplikácií a oceľový kord pre vyššie ťahové zaťaženie a ultravysoké zdvíhacie systémy.
Potvrďte požiadavky na dieru vedra
Poskytnite priemer montážneho otvoru vedra, rozstup, množstvo a rozmery výkresu, aby sa vzor dierovania pásu mohol presne zhodovať so systémom vedra.
Potvrďte materiál a teplotu
Typ materiálu, veľkosť častíc, abrazivita, vystavenie oleju, chemický kontakt a teplota určujú vhodné zloženie krycej gumy.
Potvrďte rozmery kladky a inštalácie
Priemery hlavovej a zadnej kladky, šírka remeňa, rozmery skrine elevátora a usporiadanie napínania by sa mali posudzovať spoločne, aby sa zabezpečila vhodná prevádzka remeňa a ohybový výkon.
Požiadajte o cenovú ponuku na gumený pás výťahu
Pre presnú cenovú ponuku uveďte typ kostry, šírku pásu, celkovú výšku elevátora, veľkosť a rozstup vedra, typ materiálu, pracovnú teplotu, prepravnú kapacitu, celkové množstvo objednávky a cieľový port.
Technickí inžinieri YUFENG môžu vyhodnotiť vhodnú triedu kostry, hrúbku krytu, konfiguráciu dierovania vedra a funkčnú gumovú formuláciu podľa kompletných prevádzkových podmienok výťahu.
Globálne kontaktné informácie YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Mobile
+86 15318787602
Adresa továrne
Xiagou Villege, ETDZ, Qingdao, Shandong, Čína
- View as

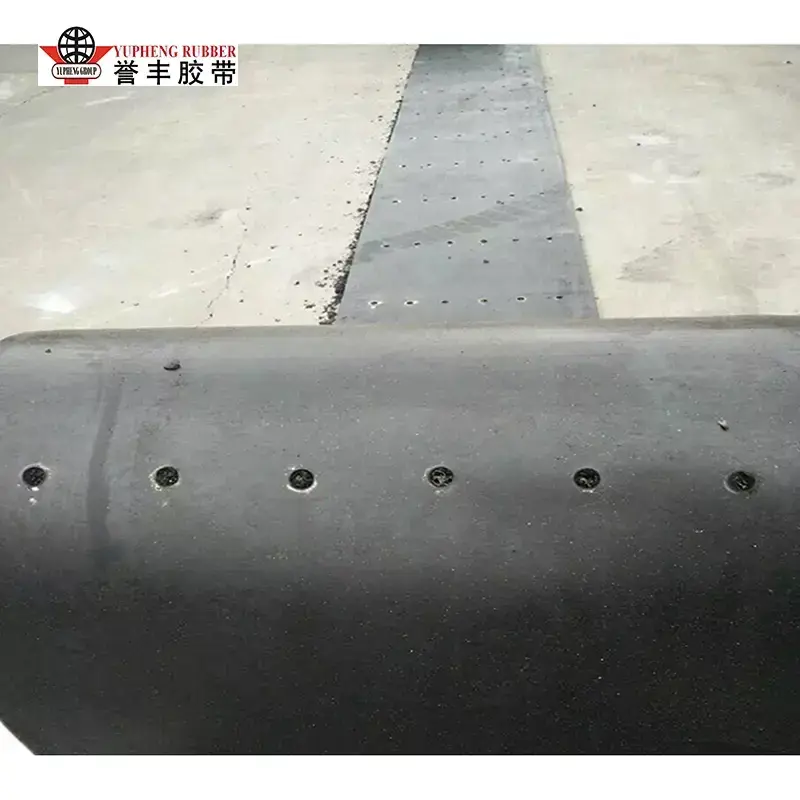

Tepelne odolný pás korčekového výťahu
Tepelne odolný korčekový elevátorový pás YUFENG je určený pre uzavreté korčekové elevátory manipulujúce s horúcimi sypkými materiálmi pri teplote 120–175 °C. Jeho dvojvrstvová tepelná bariérová štruktúra chráni kostru pred sálavým teplom, čím znižuje pripálenie, delamináciu a praskanie po skrutkách. Je k dispozícii vo verziách s tkaninou a oceľovým lankom a podporuje aplikácie stredného až ultravysokého zdvíhania s odolným a stabilným výkonom.

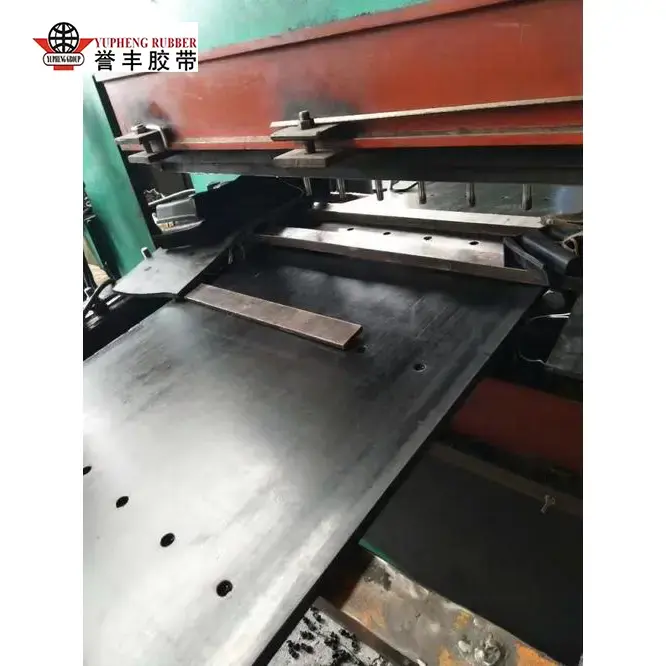

Látkový vedro výťahový pás
Látkový korčekový elevátorový pás YUFENG, navrhnutý pre efektívnu vertikálnu manipuláciu s materiálom, poskytuje ľahké a flexibilné riešenie pre systémy korčekových výťahov strednej a nízkej výšky. Jeho viacvrstvová máčaná kostra tkaniny a vysokopevná gumová zmes na uchytenie skrutiek poskytujú spoľahlivý výkon vo výškach zdvihu 0–60 m, vďaka čomu je vhodný na dopravu obilia, chemického prášku a drobného kameniva. K dispozícii sú tiež prispôsobené gumové zmesi odolné voči opotrebovaniu, olejom a nízkym teplotám.

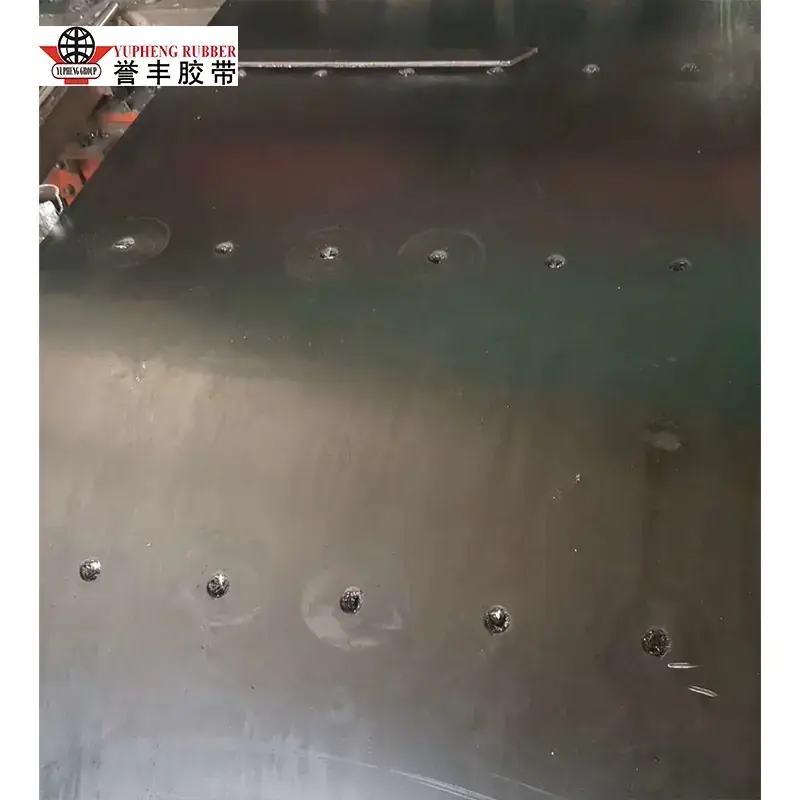

Oceľový kordový vedro výťahový pás
Pre vertikálnu dopravu vo vysokej výške a pre veľké zaťaženie poskytuje YUFENG oceľový kordový kordový elevátorový pás ultra nízke predĺženie, vysokú pevnosť v ťahu a silnú priečnu tuhosť. Jeho husto usporiadaná pozdĺžna kostra z oceľového kordu podporuje stabilnú prevádzku vo výškach až 100 m, zatiaľ čo prispôsobené žiaruvzdorné a nehorľavé gumové zmesi spĺňajú náročné aplikácie v cementárskom, minerálnom a obilnom priemysle.

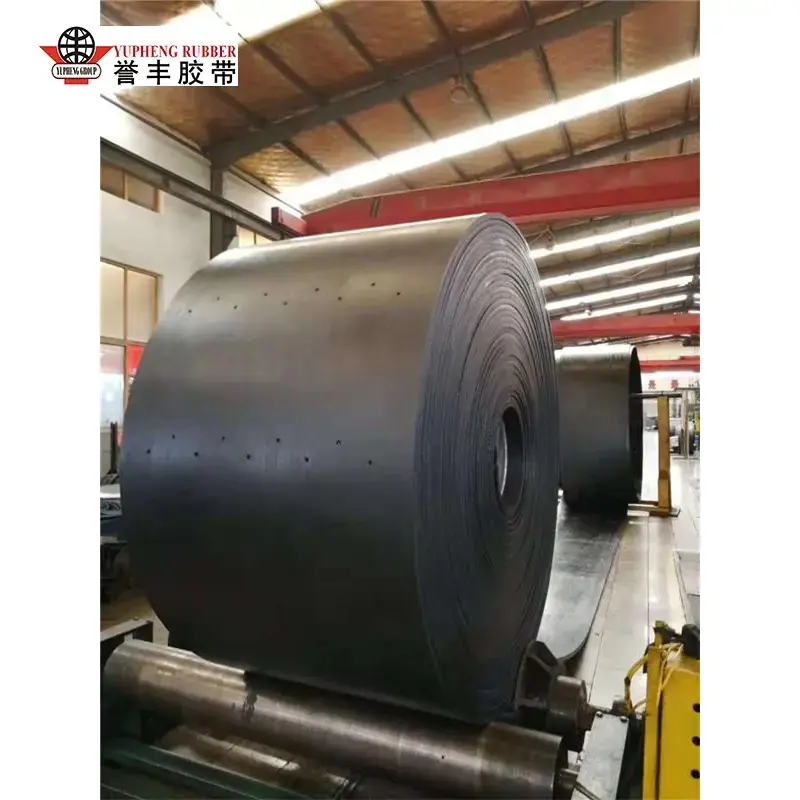

Všeobecný výťahový pás
