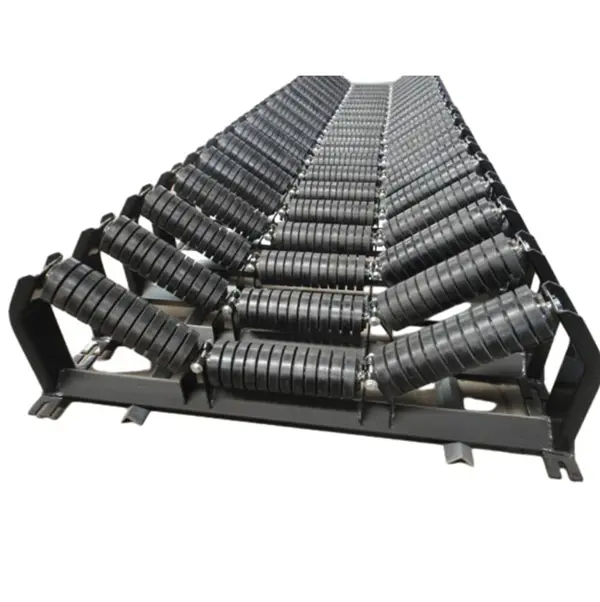

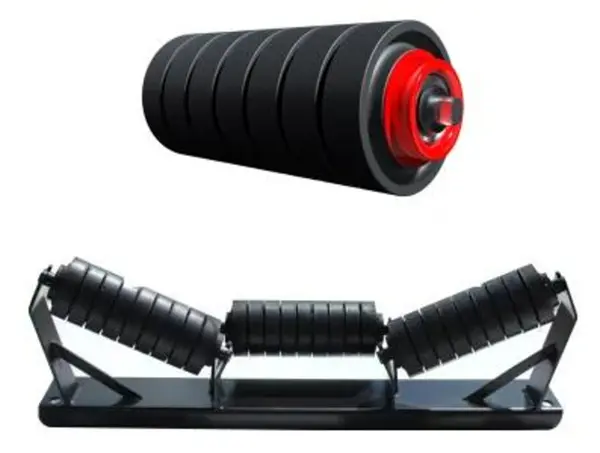

Nárazový vodiaci valec pre veľké zaťaženie

Pre vysoko spádové nakladacie miesta manipulujúce s nadmernými kusovými materiálmi poskytuje YUFENG Heavy Duty Impact Idler Roller zvýšenú nosnosť a tlmenie nárazov. Jeho zosilnená bezšvová oceľová rúrka Q235 a niekoľko gumových krúžkov odolných voči opotrebovaniu absorbuje energiu nárazu a rozdeľuje sústredené sily po povrchu pásu, čím pomáha predchádzať miestnemu poškodeniu pásu. Je vhodný pre stredne ťažké a ťažké diaľkové dopravníky v baníctve, cemente a manipulácii so sypkým materiálom.

Materiál a výrobné remeslo

Všetky suroviny YUFENG Heavy Duty Impact Idler Roller podliehajú prísnej vstupnej kontrole a skríningu kvalifikácie dodávateľa, aby sa zabezpečil konzistentný výkon pri opakovaných podmienkach silného nárazu. Plášť valca využíva hrubostennú bezšvovú rúrku z uhlíkovej ocele Q235 ERW s úplným žiarovým zinkovaním, ktorá poskytuje zvýšenú odolnosť voči kalnej vode, alkalickému popola a pobrežnej soľnej hmle.

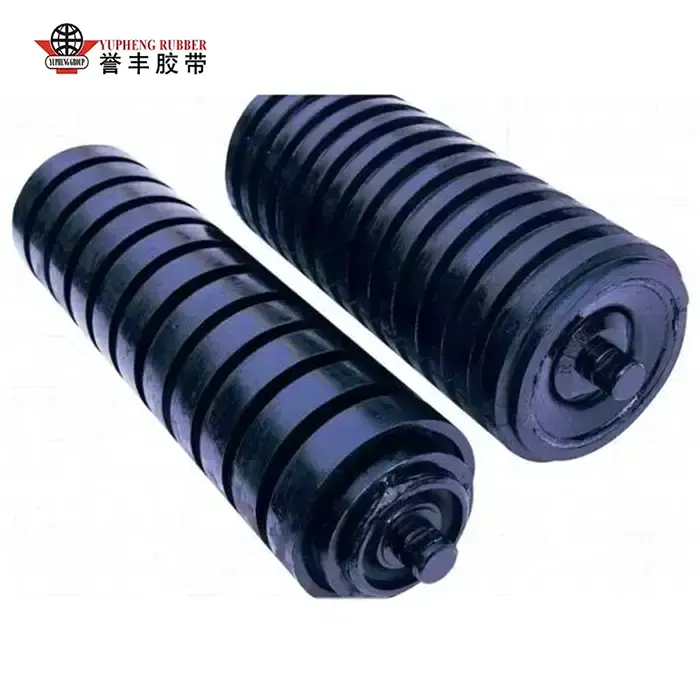

Robustná konštrukcia s gumeným krúžkom

Nárazníkové krúžky používajú gumu zo zmesi pneumatík NR/SBR s tvrdosťou Shore A 70±5. Vysoko pevná gumová zmes poskytuje odolnosť proti stlačeniu, opotrebeniu a odolnosť voči trvalej deformácii pri opakovanom náraze veľkých kusov materiálov, čím pomáha udržiavať navrhnutý profil odpruženia počas dlhodobej prevádzky.

Zosilnený systém ložísk a tesnení

Každý koniec valca využíva štvorkanálový nylonový labyrint kombinovaný s dvojitými zosilnenými gumenými prachovými krúžkami na vytvorenie viacerých bariér proti minerálnemu prášku, kalnej vode a vlhkosti. Pevný 45# oceľový hriadeľ je CNC obrobený a zladený so zosilnenými guľôčkovými ložiskami s hlbokými drážkami naplnenými vysokoteplotným antioxidačným lítiovým mazivom pre stabilnú rotáciu pri veľkom zaťažení.

Viacstupňová inšpekcia továrne

Pred odoslaním sa hotové valce podrobia kalibrácii sústrednosti, skúške odolnosti proti otáčaniu, 45-minútovej simulácii tesnenia rozprašovaním blatistej vody, statickému tlakovému testovaniu pri veľkom zaťažení a opakovaným testom nárazovej únavy. Tieto kontroly pomáhajú overiť štrukturálnu integritu a prevádzkovú spoľahlivosť predtým, ako produkty vstúpia do náročných aplikácií v zaťažovacej zóne.

Údaje z terénnych testov a porovnávacia analýza bodov bolesti v priemysle

Spoločnosť YUFENG dokončila šesť po sebe nasledujúcich mesiacov terénneho sledovania v povrchových baniach na železnú rudu, podzemných baniach na mokré uhlie, linkách na výrobu cementových surovín s kapacitou 5 000 t/d a systémoch dodávania uhlia s tepelnou energiou. Ťažný rázový valec bol porovnaný s bežnými ľahkými rázovými vodiacimi kladkami za podobných podmienok s vysokým spádom a veľkými kusmi materiálu.

Impact Energy Management

Hrubostenná valčeková konštrukcia a viacradové usporiadanie gumených krúžkov absorbovali viac ako 65 % nameranej okamžitej nárazovej energie počas testov v teréne. Elastická kontaktná plocha pomáhala distribuovať tlak nárazu cez dopravný pás namiesto sústredenia zaťaženia do jednotlivých pevných kontaktných bodov.

Výkon ochrany a údržby pásu

Šesťmesačné záznamy o sledovaní ukázali 75 % zníženie zaznamenaných porúch poškodení pásu, 38 % predĺženie servisného cyklu hlavného dopravníkového pásu a 68 % zníženie frekvencie odstávok údržby nakladacej zóny v porovnaní s predchádzajúcim prevádzkovým stavom.

Porovnanie výkonu

Prípady aplikácie skutočných priemyselných projektov

Projekt otvorenej šachty na nakladanie železnej rudy

Vo veľkom projekte transformácie železnej rudy v otvorenom priestore v Shanxi fungoval pôvodný nakladací sklz s výškou pádu materiálu približne 5 metrov. Bežné ľahké napínacie kladky boli často deformované veľkými nárazmi rudy, zatiaľ čo dopravný pás si vyžadoval opakované opravy záplat. Potom, čo bola ložná plocha vylepšená o valčeky YUFENG Heavy Duty Impact Adler, viacradová gumená prstencová štruktúra poskytla efektívnejšie tlmenie nárazov. Zaznamenané prípady poškodenia pásu sa podstatne znížili a mesačné výdavky na opravu a výmenu dopravníkového pásu sa znížili o 63 %.

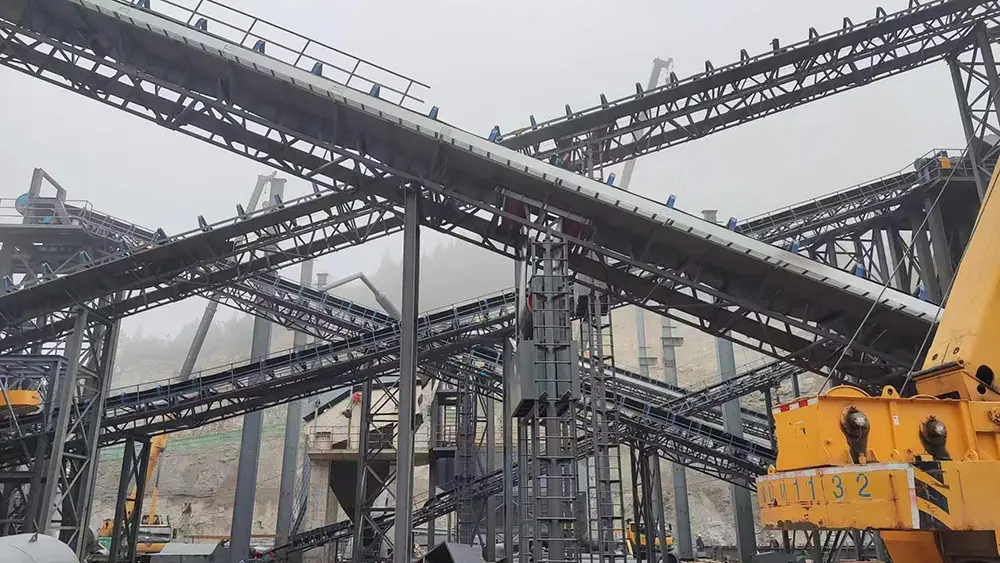

Aplikácie na prepravu cementu a metalurgie

Vodiace valčeky YUFENG sú vhodné aj pre veľké linky na výrobu cementových surovín, vykladacie terminály minerálov a sklzy na podávanie hutníckej trosky. Sú určené pre prekládkové miesta manipulujúce s nadrozmerným uhlím, železnou rudou, vápencom, kamenivom a inými sypkými materiálmi, ktoré pri nakladaní vytvárajú koncentrovaný náraz.

Projektová dokumentácia a technická podpora

Na vyhodnotenie projektu a výber zariadenia môže spoločnosť YUFENG poskytnúť špecifikácie produktu, fotografie inštalácie, dostupné prevádzkové videá a správy o kontrole továrne na šarže. Prispôsobený priemer valca, konfigurácia gumových krúžkov a konštrukčné vystuženie môžu byť tiež prediskutované podľa veľkosti materiálu, výšky pádu, šírky pásu a prevádzkových podmienok.

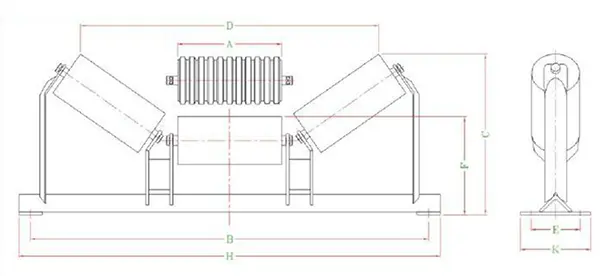

Kompletná tabuľka parametrov špecifikácie produktu

YUFENG podporuje sériovú výrobu v plnej veľkosti a neštandardné prispôsobené spracovanie valčekov, ktoré pokrývajú viaceré vonkajšie priemery valčekov, hrúbky stien, montážne dĺžky a schémy usporiadania gumových krúžkov, aby zodpovedali rôznym šírkam dopravníkových pásov a požiadavkám na nárazy pri veľkom zaťažení:

Prečo si vybrať výrobky YUFENG Factory Heavy Duty Impact Adler Valce

Integrovaná schopnosť výroby pre ťažkú ​​prevádzku

YUFENG riadi kľúčové výrobné procesy vo vlastnej réžii, od spracovania hrubostenných oceľových rúr a tvarovania gumových krúžkov až po precíznu montáž a konečnú kontrolu. Tento integrovaný výrobný systém zaisťuje konzistentnú kvalitu produktu, stabilnú štrukturálnu pevnosť a spoľahlivý výkon pre prostredia s ťažkými nárazmi.

Prísna kontrola kvality a technická podpora

Zavádzame kompletný systém riadenia kvality ISO9001, ktorý zahŕňa kontrolu surovín, kontrolu spracovania polotovarov a testovanie hotových výrobkov. Každý Idler Roller prechádza pred odoslaním profesionálnym overením kvality. YUFENG poskytuje konzultáciu s technickými parametrami, prispôsobený návrh výkresov, priamu dodávku z výroby a profesionálne inštalačné pokyny pre priemyselných zákazníkov.

Riešenia pre výzvy pri preprave ťažkých nárazov

Systémy prepravy ťažkých sypkých materiálov často čelia problémom vrátane nárazu veľkého kusového materiálu, prepichnutia dopravného pásu, deformácie valčeka, zlyhania ložísk a častej údržby nakladacej zóny. YUFENG Heavy Duty Impact Idler Roller využíva hrubostennú oceľovú rúrkovú štruktúru, viacradovú technológiu tlmenia gumových krúžkov a štvorkanálový kompozitný tesniaci dizajn na zlepšenie odolnosti proti nárazu, ochranu dopravných pásov a predĺženie servisných cyklov komponentov.

Dlhodobá prevádzková hodnota pre priemyselné projekty

Vďaka stabilnej dodávke surovín, vyspelej technológii lisovania gumových krúžkov a šesťmesačnému overeniu prevádzky v teréne, YUFENG dodáva praktické riešenia napínania vyrovnávacej hlavy pre veľké zaťaženie zamerané na skutočné pracovné podmienky. Naše produkty pomáhajú ťažobnému priemyslu, cementárstvu, prístavom, metalurgii a energetike znižovať neplánované prestoje, frekvenciu údržby a dlhodobé prevádzkové náklady dopravníkov.

Obráťte sa na spoločnosť YUFENG a požiadajte o riešenia napínacej kladky pre vysoké zaťaženie

Ak potrebujete vysokovýkonné vodiace kladky tlmiace nárazy pre nakladacie miesta s vysokým pádom manipulujúce s veľkými kusovými materiálmi, kontaktujte spoločnosť YUFENG pre vzorky produktov, technické špecifikácie a cenové ponuky priamo z výroby. Náš inžiniersky tím môže odporučiť vhodné konfigurácie na základe šírky pásu, veľkosti materiálu, výšky pádu a prevádzkových podmienok.

Často kladené otázky

Q1: Aké sú hlavné rozdiely medzi vodiacim valcom a bežnými vodiacimi kladkami s ľahkým nárazom?

Napínacie valčeky Heavy Duty Impact využívajú hrubšie oceľové rúrky, viacradové elastické gumové krúžky a zosilnené tesniace komponenty, aby zvládli väčšie nárazové zaťaženie. Sú navrhnuté pre miesta s vysokým poklesom, kde nadrozmerné uhlie, ruda, vápenec a iné ťažké materiály môžu poškodiť konvenčné ľahké vodiace kladky a dopravníkové pásy.

Q2: Aké špecifikácie je možné prispôsobiť?

YUFENG podporuje prispôsobenie hrúbky steny valca, vonkajšieho priemeru, efektívnej dĺžky, hrúbky gumového krúžku, rozstupu a množstva krúžku. Pre náročné prostredia sú k dispozícii možnosti, ako sú rolety z nehrdzavejúcej ocele, vysokoteplotné gumové krúžky EPDM a zosilnené ložiskové zostavy.

Q3: Aká údržba je potrebná počas prevádzky?

Bežná údržba zahŕňa najmä kontrolu gumových krúžkov na prasknutie alebo oddelenie, potvrdenie hladkého otáčania valca a kontrolu pozinkovaného povrchu, či nedošlo k poškodeniu nárazom. Pravidelná kontrola zarovnania dopravníka a podmienok nakladania tiež pomáha predchádzať abnormálnemu tlaku na zostavu vodiacej kladky.
