Ťažký žľabový vodiaci valec

Ťažný žľabový vodiaci valec YUFENG, skonštruovaný pre vysoko zaťažené dopravníkové systémy, kombinuje vystuženú konštrukciu so zvýšenou nosnosťou pre náročné aplikácie v ťažbe, prístavoch, cemente a sypkých materiáloch. Každý valec je k dispozícii v priemeroch 108 – 159 mm pre šírky pásu 650 – 2 400 mm a každý valec prechádza záťažovými, nárazovými, koróznymi, teplotnými a rotačnými testami, aby sa zabezpečil spoľahlivý dlhodobý výkon.

Definícia jadra produktu a zosilnený výrobný proces YUFENG

1. Ťažká konštrukcia žľabového vodiaceho kolesa

Žľabový vodiaci valec YUFENG Heavy Duty je trojvalcová integrovaná ložisková zostava pozostávajúca z jedného zosilneného horizontálneho stredného valčeka a dvoch symetrických naklonených bočných valčekov. Valce sú namontované na 8 mm hrubej integrálnej lisovanej konzole pre veľké zaťaženie, aby vytvorili hlbokú žľabovú konštrukciu určenú na prepravu sypkého materiálu s vysokou tonážou.

V porovnaní s bežnými ľahkými žľabovými kladkami s tenšími rúrkami a konzolami je zosilnená konštrukcia navrhnutá tak, aby znížila deformáciu a zlepšila rozloženie zaťaženia pri silnom náraze rudy a nepretržitej prevádzke s vysokým zaťažením. Je vhodný pre ťažbu, dobývanie, cement a iné náročné systémy dopravy sypkých materiálov.

2. Vystužené komponenty pre vysoko zaťažené aplikácie

YUFENG používa 4,0 mm hrubú bezšvíkovú oceľovú rúrku Q235 pre telo valca spolu s pevným jednodielnym kovaným hriadeľom z uhlíkovej ocele, zosilnenými ložiskovými sedlami a trojvrstvovým kompozitným labyrintovým tesnením. Počas celého výrobného procesu sa používa vysokovýkonné CNC rezanie, robotické zváranie s plným prienikom v ochrannej atmosfére plynu a vysokoteplotná elektrostatická vypaľovacia farba.

V porovnaní s lacnými ľahkými napínacími kladkami bežne vyrábanými s 2,0 – 2,8 mm tenkostennými rúrami, zosilnená 4,0 mm rolovacia rúra a konzola pre veľké zaťaženie poskytujú silnejšiu konštrukčnú podporu pre náročné dopravné podmienky. Vysokozáťažové ložiská 6306 a 6308 s dvojitým tesnením sú k dispozícii podľa požadovanej konfigurácie zaťaženia.

3. Presná rotácia a výkon tesnenia

Radiálne hádzanie každého valca je regulované pod 0,4 mm, zatiaľ čo statický odpor otáčania je udržiavaný na hodnote približne 1,2–2,2 N. Tieto výrobné ovládacie prvky pomáhajú dosiahnuť hladké otáčanie, nižšie trenie a stabilný chod počas nepretržitej ťažkej prevádzky.

Zosilnený tesniaci systém je navrhnutý pre prostredia s vysokou koncentráciou prachu, vystavením slanej hmle, vysokoteplotným priemyselným podmienkam a postriekaniu slabou kyselinou alebo alkalickou minerálnou kašou.

4. Prispôsobené konfigurácie Heavy-Duty

Okrem štandardných ťažkých žľabových kladiek z uhlíkovej ocele ponúka YUFENG špecializované konfigurácie vrátane hrubých pogumovaných nárazuvzdorných valčekov, UHMWPE ťažkých antikoróznych valčekov a verzií hriadeľov z nehrdzavejúcej ocele pre prostredia so slanou hmlou.

Všetky prichádzajúce suroviny pred výrobou prechádzajú kontrolou chemického zloženia a testovaním mechanickej pevnosti v ťahu. To pomáha udržiavať stálu kvalitu materiálu a štrukturálnu spoľahlivosť počas celého výrobného procesu.

Autentické 8-mesačné nepretržité údaje o vysokom zaťažení v teréne

1. Podmienky testu v otvorenej bani na železnú rudu

Technickí inžinieri YUFENG vykonali 8-mesačný nepretržitý prevádzkový test ťažkého žľabového vodiaceho valca v povrchovej bani na železnú rudu. Test hodnotil dlhodobý výkon pri vysokom zaťažení, vysokej prašnosti a prevádzkových podmienkach s premenlivou teplotou.

Testovacie prostredie:Oblasť ťažby železnej rudy pod holým nebom s koncentráciou prachu ≥1500 mg/m³, teplotou okolia od -15°C do +70°C a nepretržitou 24-hodinovou prevádzkou dopravy ťažkej rudy.

Maximálne zaťaženie jednoskupinového ložiska:Do 3 500 kg, manipulácia s veľkou kusovou železnou rudou, hlušinou a zmiešanými ťažkými sypkými minerálmi.

2. Overené výsledky výkonu pri ťažkých nákladoch

Životnosť:Test nazhromaždil 35 200 hodín nepretržitého chodu so zaznamenanou prevádzkovou životnosťou 4- až 6-krát dlhšou ako pri tenkostenných ľahkých žľabových vodiacich kladkách použitých na porovnanie.

Trvanlivosť tesnenia:Po 40 po sebe nasledujúcich dňoch cyklických testov starnutia prachu a vysokotlakového rozprašovania soľanky všetky testované vzorky zaznamenali nulové zasekávanie ložísk a nulový vnútorný únik maziva.

Ochrana pásu proti veľkému zaťaženiu:Zosilnená vyvážená štruktúra žľabu pomáha znižovať jednostranné okrajové trenie medzi silne zaťaženým dopravným pásom a valčekmi. V testovaných podmienkach sa celkový cyklus výmeny dopravníkového pásu predĺžil približne o 45 %.

Rozliatie materiálu:So štandardným uhlom hlbokého žľabu 35° dosiahol testovaný systém napínacej kladky pre veľké zaťaženie nameranú mieru rozliatia 0,38 % pri doprave veľkej kusovej rudy a jemného minerálneho prášku v porovnaní s 3,5 % pri bežných ľahkých žľabových vodiacich kladkách pri rovnakom dopravnom objeme.

Celý rad YUFENG Klasifikácia ťažkých produktov a štandardné technické parametre

1. Štandardná vystužená 3-valcová ťažná vodiaca kladka

Navrhnuté pre veľké bane, cementárne a systémy na prepravu tepelného uhlia. Štandardné uhly žľabu zahŕňajú 20°, 30°, 35° a 45°, aby vyhovovali rôznym požiadavkám na podporu pásu a zaťaženie materiálu.

2. Napínacia kladka tlmiča ťažkých nárazov

Vyznačuje sa hrubou gumou odolnou voči opotrebovaniu na povrchu valca a je určená na podávanie rudy a miesta prepadu materiálu. Zosilnená štruktúra pomáha absorbovať nárazy veľkých kusov rudy a chráni dopravný pás pred nadmerným nárazovým zaťažením.

3. Ťažká samonarovnávacia korekcia odchýlky cez napínaciu kladku

Vybavený odolným podporným rámom na korekciu výkyvu, ktorý pomáha naviesť dopravný pás späť do jeho normálnej prevádzkovej polohy. Je vhodný pre diaľkové ťažké dopravné systémy, kde odchýlka pásu môže spôsobiť trhanie hrán a nerovnomerné opotrebovanie.

4. UHMWPE antikorózna ťažná vodiaca kladka

Používa nekovové teleso valčekov z UHMWPE a je určené pre pobrežné soľné dvory, chemické závody a iné ťažké dopravné prostredia vystavené korózii kyselinou, zásadou a soľnou hmlou.

Tabuľka štandardných technických parametrov

Skutočné globálne prípady zákazníkov ťažkého priemyslu

Vodiace valčeky YUFENG boli vyvezené do viac ako 36 krajín a regiónov, čím podporili rozsiahle projekty v oblasti ťažby, cementu, prístavov a sypkých materiálov. Nasledujúce prípady demonštrujú aplikáciu prispôsobených konfigurácií ťažkých valcov v náročných prevádzkových podmienkach.

1. Projekt povrchovej ťažby železnej rudy v Kazachstane

Projekt zahŕňal 15 km cezhorský dopravný systém ťažkej rudy využívajúci 1 400 mm široký ultraťažký dopravný pás s projektovanou prepravnou kapacitou 2 500 ton za hodinu. Predtým používané ľahké žľabové kladky zaznamenali deformáciu konzoly a poruchy ložísk po približne 5 500 prevádzkových hodinách.

YUFENG dodal prispôsobené 35° ťažké žľabové kladky s 4,0 mm hrubými valcovými rúrami, zosilnenými lisovacími konzolami a trojvrstvovým tesnením. Po 20 mesiacoch nepretržitej vonkajšej prevádzky s veľkým zaťažením projekt hlásil nulovú výmenu valcov a nulové hlásené poruchy valcov, pričom mesačné náklady na údržbu sa znížili približne o 68 %.

2. Indonézsky terminál na vykládku hromadnej rudy na pobreží

Terminál je v prevádzke pri dlhodobom vonkajšom vystavení a silnej korózii pobrežnej soľnej hmly, s nepretržitým nakladaním lodí a prepravou rudy zo skladu počas celého roka.

YUFENG dodal UHMWPE antikorózne ťažké žľabové valčeky s vnútornými hriadeľmi z nehrdzavejúcej ocele 316. Po dvoch rokoch nepretržitej prevádzky s vysokým zaťažením dodané valce nevykazovali žiadnu poruchu súvisiacu s hrdzou alebo zablokovanie ložísk.

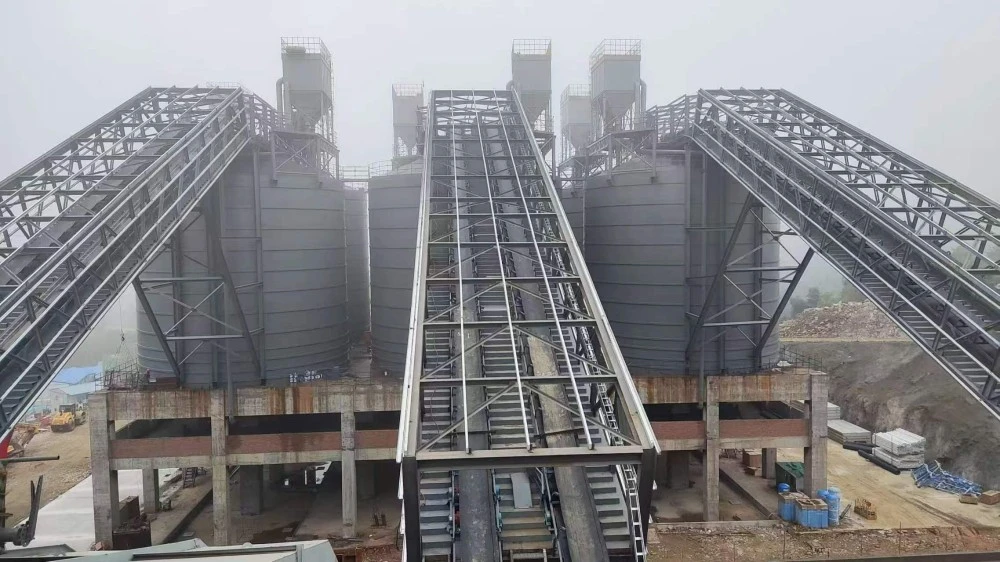

3. Výrobná linka domáceho ťažkého cementového slinku

Linka na výrobu cementového slinku s dennou výrobnou kapacitou 6 000 ton vyžadovala valčeky na dopravu popola pri vysokej teplote a dopravu vysoko abrazívneho kameniva na veľké vzdialenosti.

Spoločnosť YUFENG dodala pogumované kladky na žľaby s ťažkým nárazom na zníženie nárazu a abrazívneho kontaktu medzi ťažkými materiálmi a dopravným pásom. Prispôsobená konfigurácia pomáha chrániť povrch pásu, znižovať abnormálne opotrebovanie a predĺžiť prevádzkový cyklus vysokovýkonného dopravného systému.

Hlavné konkurenčné výhody oproti bežným ľahkým žľabovým vodiacim kladkám

Použiteľné scenáre pre ťažký priemysel s podrobným vysvetlením aplikácie YUFENG

Ťažný žľabový vodiaci valec YUFENG je navrhnutý pre veľké dopravné systémy sypkého materiálu vyžadujúce vysokú nosnosť, dlhú životnosť a stabilnú prevádzku v náročných pracovných podmienkach. Rôzne konštrukcie valcov a materiály je možné zvoliť podľa požiadaviek aplikácie.

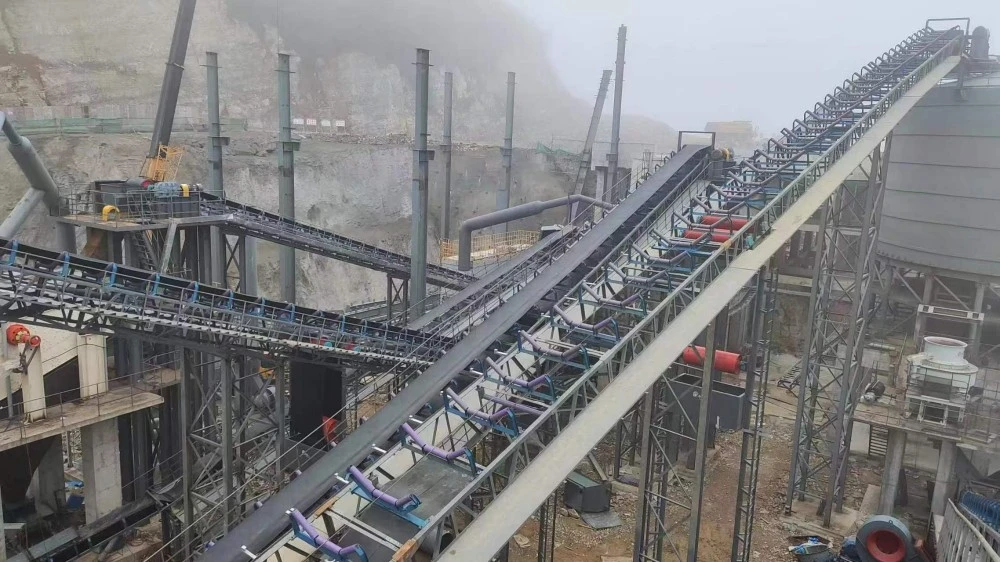

1. Ťažobný priemysel

Vhodné pre veľké povrchové uhoľné bane, podzemné dopravné systémy železnej rudy, zlatej rudy a bauxitu. Zosilnená konštrukcia pre veľké zaťaženie podporuje prepravu sypkých materiálov s vysokou hustotou na dlhé vzdialenosti a zároveň znižuje deformáciu valcov a frekvenciu údržby pri nepretržitom veľkom zaťažení.

2. Tepelné elektrárne

Navrhnuté pre dopravné linky na podávanie ťažkého uhlia, prepravu materiálu na odsírenie vápenca a systémy manipulácie s popolom z kotlov. Konfigurácia vysokozáťažového ložiska pomáha udržiavať stabilný rotačný výkon počas dlhodobej nepretržitej prevádzky.

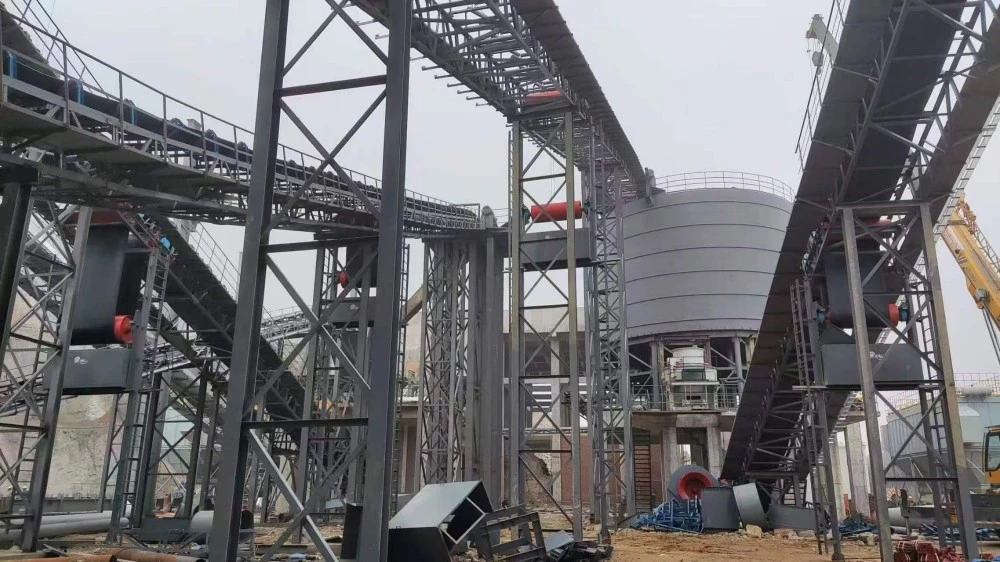

3. Priemysel stavebných materiálov

Používa sa vo veľkých cementárňach, ťažkých pieskových a kamenných lomoch a výrobných linkách na spracovanie štrku. Vystužené teleso valca a možnosti odolné voči nárazom poskytujú spoľahlivú podporu pre abrazívne materiály a podmienky veľkoobjemovej dopravy.

4. Prístavy a prístavy na hromadný náklad

Vhodné na nakladanie, vykladanie a vykladanie uhlia, železnej rudy, obilia a chemického hromadného nákladu a zariadenia na prepravu skladov. Pre vonkajšie pobrežné prostredia sú k dispozícii tesniace konštrukcie odolné voči poveternostným vplyvom a konfigurácie odolné voči korózii.

5. Chemický priemysel a výroba soli

Antikorózne ťažké žľabové kladky UHMWPE sú dostupné pre výrobné prostredia vystavené kyslej, zásaditej a soľnej korózii. Nekovové teleso valčeka pomáha znižovať problémy súvisiace s koróziou pri údržbe v chemických závodoch a zariadeniach na výrobu soli.

6. Ťažký priemysel spracovania obilia

Riešenia ťažkých valčekov s nízkym opotrebovaním sú vhodné pre veľkoobjemové skladovanie a prepravu pšenice, kukurice, ryže a iných poľnohospodárskych sypkých materiálov, ktoré poskytujú plynulú rotáciu a stabilnú podporu dopravníkového pásu.

Profesionálna sila továrne YUFENG a autorizované globálne kvalifikácie

YUFENG prevádzkuje štandardizovanú automatizovanú výrobnú dielňu pre veľké zaťaženie s rozlohou 22 000 m² vybavenú viac ako 60 súpravami CNC zariadení na presné spracovanie pre veľké zaťaženie. S mesačnou výrobnou kapacitou až 90 000 súprav napínacích kolies dopravníkov a 15-ročnými špecializovanými výrobnými skúsenosťami sa zameriavame na poskytovanie spoľahlivých riešení s ťažkými valcami pre globálny ťažobný priemysel, cementárstvo, energetiku, prístavy a priemysel sypkých materiálov.

1. Pokročilá schopnosť výroby pre ťažkú ​​prevádzku

Náš výrobný systém integruje vysokovýkonné spracovanie rúr, opracovanie hriadeľov, presné zváranie, montáž ložísk, inštaláciu tesnenia a povrchovú ochranu. Výrobná kapacita podporuje štandardnú výrobu ťažkých valcov aj zákazkové inžinierske projekty vyžadujúce špeciálne materiály a konštrukcie.

2. Medzinárodné certifikácie a overovanie kvality

Valčekové produkty YUFENG sa vyrábajú podľa požiadaviek na riadenie kvality ISO 9001 a podporujú štandardy uhoľného priemyslu MT/T 821 a požiadavky na export CE. Kvalifikovaným globálnym priemyselným zákazníkom možno poskytnúť správy o audite továrne tretích strán a dokumenty o testoch výkonu pri veľkom zaťažení.

3. Päťstupňová kontrola kvality pre veľké zaťaženie

Náš systém kontroly kvality pokrýva päť kľúčových kontrolných procesov:

Kontrola surovín:Overenie pevnosti v ťahu a materiálového zloženia pred výrobou.

Testovanie pevnosti zvárania:Kontrola odolnosti proti tlaku polotovaru a pevnosti konštrukcie.

Testovanie výkonu rotácie:Hotové overenie rotačného odporu valca a stability chodu.

Simulácia starnutia tesnenia:Soľný sprej a testy starnutia v prostredí na vyhodnotenie účinnosti dlhodobej ochrany.

Konečná kontrola zásielky:Exportné balenie a kontrola vzhľadu pred dodaním.

4. Technická podpora a prispôsobené služby

YUFENG poskytuje bezplatné konštrukčné výkresy CAD na porovnávanie projektov a potvrdenie návrhu dopravníkového systému. Malé skúšobné objednávky môžu dostať prípravu vzoriek pre veľké zaťaženie do približne 7 dní, zatiaľ čo prispôsobené hromadné objednávky vo všeobecnosti vyžadujú 18 až 22 dní v závislosti od špecifikácií a výrobných požiadaviek.

Náš technický tím poskytuje globálnu vzdialenú popredajnú podporu vrátane poradenstva pri výbere valcov, odporúčaní pre inštaláciu a analýzy prevádzkových podmienok. Služba párovania na mieste je k dispozícii aj pre kvalifikované rozsiahle zahraničné projekty ťažkého priemyslu.

8. Často kladené otázky

1. O: Aké základné štrukturálne vylepšenia využíva ťažný žľabový vodiaci valec v porovnaní s bežnými žľabovými vodiacimi kladkami pre ľahké zaťaženie?

Odpoveď: Inovujeme stenu roletovej trubice na 4,0 mm hrubú bezšvíkovú oceľovú rúru, 8 mm hrubú zosilnenú nosnú konzolu a trojvrstvový kompozitný antikorózny tesniaci systém, čím sa výrazne zlepšuje maximálna nosnosť a životnosť pri nárazoch ťažkých kusov rudy. Uhol hlbokého žľabu 35° je najuniverzálnejším štandardom pre ťažké banské a cementárske priemyselné projekty. Typ s uhlom svetla 20° sa hodí na prepravu obilia s malým nákladom, zatiaľ čo model so super hlbokým žľabom 45° je navrhnutý na prepravu ťažkých objemov s mimoriadne vysokou kapacitou, aby sa minimalizovalo pretečenie ťažkej rudy. Uhol sklonu konzoly môžeme úplne upraviť podľa vášho výkresu návrhu ťažkého dopravníka.

2. O: Môžeme dodať antikorózne vysokovýkonné žľabové kladky pre pobrežné soľné lodenice a chemické závody na ťažkú ​​výrobu?

A: Absolútne. Poskytujeme tri ťažké antikorózne prispôsobené riešenia: ťažké vodiace kladky z nekovového polyméru UHMWPE, hrubé vodiace kladky z ťažkej ocele odolné proti opotrebovaniu a korózii a prispôsobené ťažké vodiace kladky z nehrdzavejúcej ocele s vnútorným hriadeľom 316, ktoré sa dokážu prispôsobiť dlhodobému pracovnému prostrediu s vysokou kyslosťou, zásadami a soľnou hmlou.

3. O: Aké je minimálne množstvo objednávky a štandardný čas dodania pre veľké zaťaženie?

Odpoveď: Ťažká vzorová skúšobná objednávka MOQ je 1 kus; hromadné formálne ťažké objednávky MOQ je 100 sád. Štandardné špecifikácie konvenčného napínacieho valca pre veľké zaťaženie môžu byť dodané do 7 pracovných dní, zatiaľ čo prispôsobený neštandardný valec napínacích kolies pre veľké zaťaženie vyžaduje 18 až 22 dní výrobného obdobia.

4. O: Vyhovujú vysokovýkonné žľabové kladky medzinárodným štandardom pre ťažký priemysel?

Odpoveď: Všetky hotové vysokovýkonné produkty plne vyhovujú globálnym normám ťažkého priemyslu CEMA, ISO, MT/T 821 a DIN, kompletné oficiálne správy o ťažkých nákladoch a certifikačné dokumenty CE sú priložené pre colné odbavenie pri cezhraničnom vývoze.

Vylepšite svoj dopravný systém na veľké množstvo pomocou YUFENG

Hľadáte napínacie valce s dlhou životnosťou a nenáročnou údržbou, ktoré zvýšia spoľahlivosť prepravy ťažkých sypkých materiálov a znížia dlhodobé prevádzkové náklady?

Kontaktujte profesionálny inžiniersky tím YUFENG ešte dnes a vyžiadajte si vzorky produktov, prispôsobené technické výkresy a cenovú ponuku priamo z výroby. Poskytujeme kompletné riešenia komponentov ťažkých dopravníkov pre veľkotonážne projekty manipulácie s materiálom po celom svete.
