Vodiaci valec rovnakej dĺžky

Vyvážené rozloženie zaťaženia je hlavnou výhodou žľabového vodiaceho valca YUFENG s rovnakou dĺžkou. K dispozícii v priemeroch 89–159 mm pre šírky pásu 400–2400 mm, jeho tri valčeky rovnakej dĺžky poskytujú symetrickú podporu pásu a pomáhajú znižovať nerovnomerné opotrebovanie hrán a rozliatie materiálu. Každá jednotka prechádza skúškami rotácie, nárazu, korózie a tesnenia, pričom sú k dispozícii výkresy CAD a testovanie vzoriek.

Definícia produktu a kompletný výrobný proces YUFENG

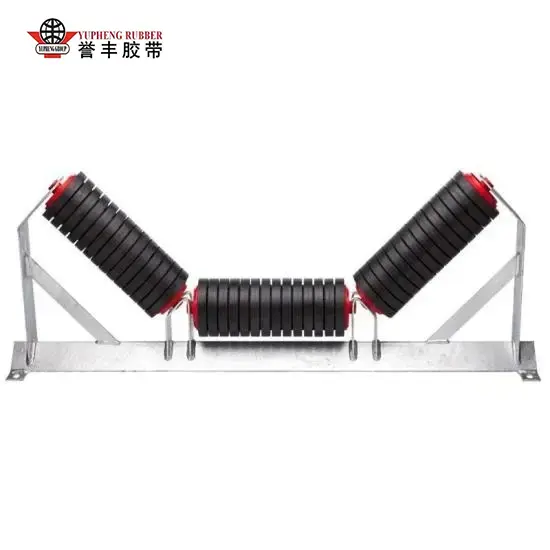

1. Štruktúra vodiacej kladky rovnakej dĺžky

YUFENG žľabová kladka s rovnakou dĺžkou pozostáva z troch valcov s rovnakou dĺžkou a priemerom namontovaných na integrovanom lisovacom držiaku. Jeden horizontálny stredový valec a dva symetricky naklonené bočné valčeky tvoria vyvážený konkávny nosný profil pre stabilnú dopravu sypkého materiálu.

V porovnaní s žľabovými kladkami s nerovnakou dĺžkou, ktoré používajú kratšie krídlové valčeky, konštrukcia rovnakej dĺžky poskytuje konzistentnejšiu podporu naprieč dopravníkovým pásom. To pomáha rovnomernejšie rozložiť zaťaženie a znižuje lokálne napätie, nerovnomerné opotrebovanie remeňa a potenciálne odchýlky remeňa spôsobené nekonzistentnými rozmermi valcov.

2. Zosilnená konštrukcia pre ťažkú ​​prevádzku

YUFENG používa bezšvíkové hrubostenné oceľové rúry Q235, pevné integrálne hriadele z uhlíkovej ocele, zosilnené konzoly lisované za studena a viacvrstvové labyrintové kompozitné dvojité olejové tesnenia. CNC rezanie, zváranie v ochrannej atmosfére plynu a elektrostatický vysokoteplotný antikorózny náter sa aplikujú na zlepšenie rozmerovej presnosti, štrukturálnej pevnosti a odolnosti proti korózii.

Zatiaľ čo niektoré lacné vodiace kladky používajú 2,0–2,5 mm tenkostenné rúrky, ktoré sa môžu deformovať pri dlhodobom veľkom zaťažení, YUFENG žľabové kladky s rovnakou dĺžkou používajú 3,5 mm hrubé oceľové bezšvíkové rúry. Podľa požiadaviek na zaťaženie sú k dispozícii vysoko presné ložiská série 6204, 6205 a 6306 s dvojitým tesnením.

3. Presná rotácia a stabilný chod

Radiálne hádzanie každého valca je riadené v rozmedzí 0,5 mm, zatiaľ čo statický odpor otáčania je udržiavaný na hodnote približne 1,5–2,5 N. Tieto výrobné ovládacie prvky pomáhajú dosiahnuť hladké otáčanie, nízke trenie a zníženú prevádzkovú hlučnosť počas nepretržitej dopravy.

Zosilnená konštrukcia je vhodná do náročných prostredí s vysokou koncentráciou prachu, vysokou vlhkosťou, striekajúcou minerálnou kašou a miernym vystavením kyselinám alebo zásadám, čím poskytuje stabilnú podporu pre dlhodobú prevádzku dopravníka.

4. Prispôsobené materiály pre rôzne aplikácie

Okrem štandardných oceľových žľabových valčekov rovnakej dĺžky ponúka YUFENG špecializované konfigurácie vrátane valčekov odolných voči opotrebeniu s gumenou vrstvou, antikoróznych valčekov z polyméru UHMWPE a hriadeľov z nehrdzavejúcej ocele.

Tieto konfigurácie je možné zvoliť podľa abrazivity materiálu, koróznych podmienok, vystavenia vlhkosti a požiadaviek na dopravník. Všetky vstupné suroviny prechádzajú kontrolou chemického zloženia a mechanickej pevnosti pred vstupom do výroby, aby sa zachovala konzistentná kvalita výroby.

Autentické údaje z dlhodobých testov v teréne

1. Šesťmesačný test v podzemnej uhoľnej bani

Technický tím YUFENG vykonal 6-mesačný neprerušovaný poľný prevádzkový test Rovnomerného žľabového vodiaceho valca v podzemnej uhoľnej bani, aby vyhodnotil jeho dlhodobý výkon v náročných dopravných podmienkach. Test sa týkal nepretržitej prevádzky, zaťaženia ložiska, trvanlivosti tesnenia, ochrany pásu a kontroly rozliatia materiálu.

Testovacie prostredie:Vozovka podzemnej uhoľnej bane s koncentráciou prachu ≥1200 mg/m³, okolitou teplotou od -10°C do +65°C a 24-hodinovou nepretržitou prevádzkou dopravy.

Zaťaženie ložiska jednej skupiny:Do 2800 kg, manipulácia so sypkým materiálom surového uhlia, hlušiny a zmiešanej rudy.

2. Overené výsledky výkonnosti

Životnosť:Skúšobné vodiace kladky nazbierali 32 600 stabilných prevádzkových hodín so zaznamenanou životnosťou 3 – 5-krát dlhšou ako bežné tenkostenné kladky s nerovnakou dĺžkou používané na porovnanie.

Trvanlivosť tesnenia:Po 30 po sebe nasledujúcich dňoch testovania cirkulácie prachu a vysokotlakového rozprašovania vody všetky testované vzorky vykazovali nulové zasekávanie ložísk a nulový vnútorný únik maziva.

Ochrana pásu:Vyvážená konštrukcia valčekov s rovnakou dĺžkou pomáha znižovať jednostranné okrajové trenie medzi dopravníkovým pásom a valčekmi, čím sa v testovaných podmienkach predlžuje celkový cyklus výmeny remeňa až o 40 %.

Rozliatie materiálu:So štandardným uhlom žľabu 35° dosiahol testovaný systém napínacích kolies s rovnakou dĺžkou nameranú mieru rozliatia 0,48 % v porovnaní s 3,2 % pri paralelných plochých vodiacich kladkách a napínacích kladkách s nerovnakou dĺžkou pri rovnakom dopravnom objeme.

Úplná klasifikácia produktu a technické parametre

1. Štandardná 3-valcová žľabová kladka s rovnakou dĺžkou

Univerzálna konfigurácia pre ťažobné systémy, systémy na dopravu cementu, obilia a iných sypkých materiálov. Štandardné uhly žľabu zahŕňajú 20°, 30°, 35° a 45°.

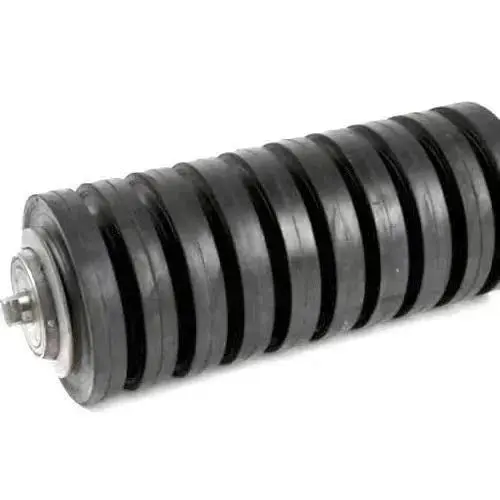

2. Nárazový tlmič rovnakej dĺžky pozdĺž vodiacej kladky

Tieto valčeky sú navrhnuté pre miesta nakladania a podávania materiálu a majú hrubú gumu, ktorá absorbuje náraz padajúcej rudy a znižuje priamy dopad na dopravný pás a konštrukciu valčekov.

3. Automatická samonarovnávacia vodiaca kladka rovnakej dĺžky

Vybavené podpornou štruktúrou na korekciu odchýlky, ktorá pomáha nasmerovať dopravný pás späť do jeho normálnej prevádzkovej polohy, čím sa znižuje odieranie hrán a potenciálne poškodenie pásu.

4. UHMWPE antikorózna rovnobežná vodiaca kladka

Používa teleso valca z polyméru UHMWPE s možnosťami hriadeľa z nehrdzavejúcej ocele pre korozívne prostredia, ako sú chemické závody, soľné dvory a zariadenia na čistenie odpadových vôd vystavené kyselinám, zásadám alebo soľnej hmle.

Tabuľka štandardných technických parametrov

Prípady skutočných globálnych zákazníckych projektov

1. Mongolsko projekt povrchovej ťažby uhlia

12 km priečny dopravný systém na uhlie s 1 200 mm širokým vysokovýkonným pásom a navrhnutou dopravnou kapacitou 2 000 ton za hodinu mal predtým po približne 6 000 prevádzkových hodinách predčasné poruchy s nerovnakými napínacími kladkami.

Spoločnosť YUFENG dodala prispôsobené 35° zosilnené tesnenia s rovnakou dĺžkou žľabové vodiace kladky so zosilnenými stenami rúrky a vylepšeným labyrintovým tesnením. Po 18 mesiacoch nepretržitej vonkajšej prevádzky projekt zaznamenal nulovú výmenu valcov a nulové hlásené poruchy valcov, pričom mesačné náklady na údržbu sa znížili približne o 65 %.

2. Terminál vykládky pobrežnej rudy juhovýchodnej Ázie

Projekt zahŕňal nepretržitú vonkajšiu vykládku lodí a prepravu na sklade pri silnej korózii pobrežnej soľnej hmly. YUFENG dodal UHMWPE antikorózne rovnako dlhé žľabové kladky s vnútornými hriadeľmi z nehrdzavejúcej ocele.

Po dvoch rokoch nepretržitej prevádzky dodané valce nevykazovali žiadnu hlásenú poruchu súvisiacu s hrdzou alebo zablokovanie ložísk, čo poskytuje spoľahlivú podporu pre dlhodobú pobrežnú manipuláciu s sypkým materiálom.

3. Linka na výrobu domáceho cementového slinku

Linka na výrobu cementového slinku s dennou kapacitou 5 000 ton vyžadovala valčeky na dopravu popola pri vysokej teplote a dopravu vysoko abrazívneho kameniva. Spoločnosť YUFENG dodala pogumované vodiace kladky s rovnakou dĺžkou nárazu na zníženie nárazu a abrazívneho kontaktu medzi dopravovaným materiálom, valčekmi a dopravníkovým pásom.

Prispôsobená konfigurácia odolná voči nárazom pomáha chrániť povrch dopravného pásu, znižuje abnormálne opotrebovanie a predlžuje prevádzkový cyklus dopravného systému.

Hlavné konkurenčné výhody vs

Použiteľné priemyselné scenáre

Vodiaci valec YUFENG s rovnakou dĺžkou je určený pre systémy dopravy sypkého materiálu, ktoré vyžadujú vyvážené rozloženie zaťaženia, stabilnú podporu pásu a spoľahlivú dlhodobú prevádzku. Rôzne materiály a konfigurácie valcov je možné zvoliť podľa pracovného prostredia.

1. Ťažobný priemysel

Vhodné pre povrchové uhoľné bane, podzemné dopravné systémy železnej rudy, zlatej rudy a bauxitu, podporujúce prepravu ťažkých sypkých materiálov na veľké vzdialenosti v náročných prevádzkových podmienkach.

2. Tepelné elektrárne

Používa sa na prívodné linky uhlia, dopravu materiálu na odsírenie vápenca a na prepravu popola a trosky z kotlov. Vystužená valčeková konštrukcia podporuje nepretržitú manipuláciu so sypkým materiálom.

3. Priemysel stavebných materiálov

Vhodné pre cementárne, pieskovne a kameninové lomy, linky na spracovanie štrku a ďalšie aplikácie zahŕňajúce abrazívne sypké materiály a kontinuálnu dopravu.

4. Prístavy a terminály pre hromadný náklad

Navrhnuté pre systémy na nakladanie, vykladanie a vykladanie uhlia, železnej rudy, obilia a chemických látok. Pre vonkajšie prostredie a prostredie s vysokou vlhkosťou je možné zvoliť rôzne materiály valcov a konfigurácie tesnenia.

5. Výroba chemikálií a soli

Antikorózne vodiace kladky UHMWPE s rovnakou dĺžkou sú dostupné pre aplikácie vystavené kyselinám, zásadám, soľnej hmle a iným korozívnym podmienkam, vrátane chemických závodov, zariadení na výrobu soli a súvisiacich systémov na manipuláciu s materiálom.

6. Priemysel spracovania obilia

Možnosti valčekov s nízkym opotrebením a potravinárskych valčekov sú vhodné pre pšenicu, kukuricu, ryžu a iné poľnohospodárske skladovacie a dopravné systémy sypkého materiálu, ktoré poskytujú plynulú rotáciu a stabilnú podporu pásu.

Továrenské profesionálne zabezpečenie pevnosti a kvality

YUFENG prevádzkuje štandardizovanú automatizovanú výrobnú dielňu s rozlohou 20 000 m² vybavenú viac ako 50 súpravami CNC zariadení na presné spracovanie. S mesačnou výrobnou kapacitou až 80 000 vodiacich kolies a 15-ročnými skúsenosťami s výrobou sa zameriavame na spoľahlivé riešenia valcov pre baníctvo, cement, prístavy, výrobu energie, poľnohospodárstvo a iné odvetvia hromadnej dopravy.

1. Výrobná schopnosť

Náš výrobný systém integruje presné CNC spracovanie, výrobu valcových rúr, obrábanie hriadeľov, zváranie, montáž ložísk, tesnenie a povrchovú úpravu. Výrobná kapacita podporuje štandardné objednávky valčekov a prispôsobené špecifikácie pre rozsiahle dopravné projekty.

2. Certifikácia kvality a súlad

Naše valcové produkty sú vyrábané v rámci kontrolovaného systému riadenia kvality a podporujú požiadavky ISO 9001, MT/T 821 a CE. Pre projekty kvalifikovaných zákazníkov je možné poskytnúť správy o audite továrne tretích strán a dokumenty o teste výkonnosti produktu.

3. Päťstupňová kontrola kvality

Náš proces kontroly kvality zahŕňa vstupnú kontrolu surovín, testovanie pevnosti zvárania v polotovaroch, testovanie hotového odporu proti otáčaniu valcov, simuláciu starnutia tesnenia a konečnú kontrolu balenia. Tento viacstupňový kontrolný systém pomáha udržiavať konzistentnú rozmerovú presnosť, tesniaci výkon a rotačnú stabilitu v rámci výrobných šarží.

4. CAD inžinierstvo a technická podpora

YUFENG poskytuje bezplatné konštrukčné výkresy CAD na porovnávanie projektov, potvrdenie inštalácie a overenie štruktúry dopravníka. Náš technický tím môže odporučiť vhodný priemer valca, uhol žľabu, konfiguráciu ložísk a rozmery konzoly podľa šírky pásu a podmienok dopravy.

5. Ukážka a prispôsobená výrobná služba

Malé skúšobné objednávky môžu byť podporované doručením vzorky približne za 7 dní v závislosti od špecifikácií produktu. Štandardné objednávky na hromadnú výrobu vo všeobecnosti vyžadujú 15–20 dní, zatiaľ čo prispôsobené špecifikácie sú naplánované podľa požiadaviek projektu a zložitosti výroby.

6. Globálna popredajná podpora

YUFENG poskytuje vzdialené technické poradenstvo pre výber valcov, inštaláciu a prevádzku. Pre kvalifikované rozsiahle zámorské priemyselné projekty môžeme tiež poskytnúť pomoc pri priraďovaní na mieste, aby sme pomohli zákazníkom dosiahnuť spoľahlivý výkon dopravníka.

Konverzia

Hľadáte valec s dlhou životnosťou a nenáročnou údržbou na modernizáciu vášho hromadného dopravníkového systému a zníženie dlhodobých prevádzkových nákladov? Kontaktujte náš profesionálny inžiniersky tím práve teraz a požiadajte o bezplatné vzorky produktov, získajte prispôsobené technické výkresy a veľkoobchodný cenník priamo z výroby! Poskytujeme komplexné riešenie zhody komponentov dopravníka na jednom mieste pre všetky vaše požiadavky projektu manipulácie s materiálom.

Časté otázky

1. O: Aké sú hlavné výhody našej rovnobežnej vodiacej kladky s rovnakou dĺžkou oproti napínacím kladkám s rovnakou dĺžkou?

Odpoveď: Naše tri rovnaké valce s rovnakou dĺžkou zabezpečujú úplne vyvážené rozloženie zaťaženia, eliminujú jednostranné namáhanie pásu a odieranie hrán, znižujú rozliatie materiálu a výrazne predlžujú životnosť dopravníkového pásu. 35° je najuniverzálnejší štandardný uhol vhodný pre väčšinu banských a cementárskych priemyselných projektov. Typ s uhlom svetla 20° je vhodný na prepravu obilia s ľahkým nákladom, zatiaľ čo model s hlbokým žľabom 45° je určený pre veľkokapacitnú hromadnú dopravu. YUFENG môže upraviť uhol sklonu konzoly úplne podľa vášho výkresu návrhu dopravníka.

2. O: Môžeme dodať antikorózne žľabové kladky rovnakej dĺžky pre soľné dvory a chemické výrobné závody?

A: Absolútne. Poskytujeme tri antikorózne riešenia: nekovové polymérové ​​ložiská s rovnakou dĺžkou UHMWPE, ložiskové ložiská z nehrdzavejúcej ocele odolnej proti opotrebeniu s gumovým povrchom a prispôsobené ložiskové ložiská z nehrdzavejúcej ocele s vnútorným hriadeľom, ktoré sa dokážu prispôsobiť dlhodobému pracovnému prostrediu s korozívnymi kyselinami, zásadami a soľnou hmlou.

3. O: Aké sú minimálne množstvo objednávky a štandardná dodacia lehota?

 Odpoveď: Vzorová skúšobná objednávka MOQ je 1 kus; hromadná formálna objednávka MOQ je 100 sád. Štandardné špecifikácie konvenčného napínacieho valca s rovnakou dĺžkou môžu byť dodané do 7 pracovných dní, zatiaľ čo prispôsobený neštandardný pozdĺžny napínací valec rovnakej dĺžky vyžaduje 15–20 dní výrobného obdobia.

4. O: Vyhovujú vodiace kladky rovnakej dĺžky medzinárodným štandardom priemyselného dizajnu?

Odpoveď: Všetky hotové výrobky sú plne v súlade s CEMA, ISO, MT/T 821 a DIN globálnymi priemyselnými normami, kompletné oficiálne skúšobné správy sú priložené pre colné odbavenie pri cezhraničnom vývoze.
