Samovyrovnávacie žľabové vodiace kladky

Udržiavanie dopravníkového pásu v strede je kľúčovou funkciou samonastavovacieho žľabového vodiaceho kolesa YUFENG. Jeho automatický otočný rám reaguje na bočný pohyb remeňa a pomáha korigovať vychýlenie spôsobené nerovnomerným napnutím alebo zaťažením materiálu, čím sa znižuje škrabanie hrán a prerušenia údržby. Je k dispozícii v priemeroch 89–159 mm pre šírky pásu 400–2400 mm a je vhodný pre ťažbu, manipuláciu s obilím a systémy dopravy cementu.

Pracovný princíp definície produktu a korekcie otáčania

1. Štruktúra

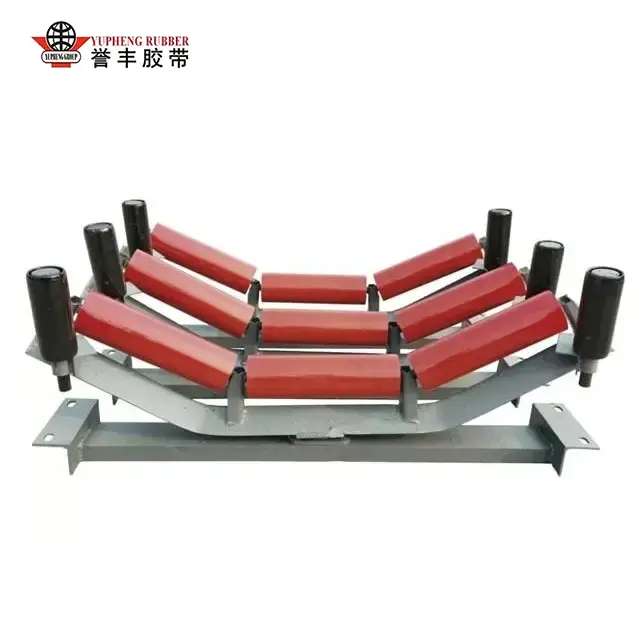

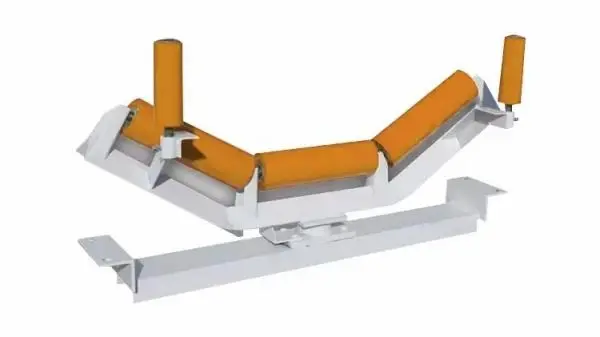

YUFENG samonastavovacia žľabová kladka je trojvalcová nosná zostava postavená na voľne otočnej centrálnej otočnej základni. Pozostáva z jedného vodorovného centrálneho valca, dvoch symetrických naklonených krídlových valčekov a bočných vodiacich valčekov. Keď sa dopravný pás vychýli v dôsledku nerovnomerného nakladania materiálu, nekonzistentného napnutia pásu alebo zmeny zarovnania dopravníka, okraj pásu sa dotkne vodiaceho valčeka a poháňa vodiaci rám tak, aby sa otočil o 5°–8°, čím sa vytvorí spätná korekčná sila, ktorá automaticky vedie pás späť do stredu.

YUFENG používa zosilnené bezšvíkové oceľové rúry Q235, pevné integrálne hriadele ťahané za studena, otočné sedlá z liatej ocele a dvojvrstvové labyrintové kompozitné tesnenia. Každý valec je vybavený ložiskami 6204/6305 s dvojitým tesnením s nízkym trením, s radiálnym hádzaním riadeným pod 0,5 mm a statickým odporom proti otáčaniu udržiavaným na 1,4–2,4 N. Táto konštrukcia poskytuje stabilnú prevádzku s nízkou hlučnosťou v prašnom, vlhkom a teplotne premenlivom prostredí od -20 ℃ do + 80 ℃.

2. Prispôsobené samovyrovnávacie konfigurácie

Okrem štandardných modelov z uhlíkovej ocele poskytuje YUFENG prispôsobené samonastavovacie kladky pre rôzne prevádzkové podmienky, vrátane nárazových modelov s gumovým oneskorením pre miesta podávania materiálu, antikoróznych modelov UHMWPE pre slanú hmlu a chemické prostredie a vysokoteplotných modelov pre linky na dopravu popola z pecí. Všetky prichádzajúce suroviny prechádzajú pred výrobou kontrolou pevnosti v ťahu a chemického zloženia, aby sa zabezpečila konzistentná kvalita výroby.

Overené údaje z terénneho testu

1. Sedemmesačný test nepretržitého sledovania

Spoločnosť YUFENG vykonala sedemmesačný neprerušovaný test v teréne na 1,2 km dopravnom systéme obilia, aby vyhodnotila skutočný výkon žľabového vodiaceho stroja pri nepretržitej prevádzke. Test sa uskutočnil na vonkajšom skladisku obilia s premenlivými veternými podmienkami a teplotami v rozsahu od -12 °C do +72 °C. Každá skupina nakladačov zvládla zaťaženie až 2200 kg počas prepravy pšenice, kukurice a ryže.

2. Hlavné výsledky výkonnosti

Odpoveď na opravu:Napínacia kladka zareagovala na vychýlenie remeňa do 0,8 sekundy a nepretržite viedla remeň smerom k stredu bez znateľného kmitania.

Ochrana pásu:Odieranie hrán remeňa sa znížilo o 45 %, čím sa predĺžil zaznamenaný cyklus výmeny remeňa z 12 mesiacov na 18 mesiacov.

Rozliatie materiálu:Pri rovnakom prepravovanom objeme sa únik materiálu znížil z 3,1 % pri napínacích kladkách s pevným žľabom na 0,32 % pri samonastavovacích kladkách YUFENG.

Odolnosť tesnenia a výkyvu:Po 35 po sebe nasledujúcich dňoch cyklických testov starnutia prachom a vodným striekaním všetky testované vzorky nevykazovali žiadne zasekávanie ložísk ani hrdzu otočného hriadeľa.

Klasifikácia celého radu produktov a tabuľka štandardných technických parametrov

1. Séria samovyrovnávacích žľabových vodiacich kolies

YUFENG vyvíja štyri základné série samonastavovacích žľabových vodiacich kolies pre rôzne podmienky zaťaženia, rozloženie dopravníkov a prevádzkové prostredia. Prispôsobené rozmery a konfigurácie sú k dispozícii aj pre špeciálne dopravné systémy.

Štandardný 3-valcový samonastavovací žľabový vodiaci valec:Univerzálny model pre obilie, piesok a banské aplikácie, dostupný s uhlom žľabu 20°, 30°, 35° a 45°.

Nárazový samonastavovací žľabový kladkostroj:Vybavené hrubými pogumovanými valčekmi pre miesta podávania materiálu, ktoré pomáhajú absorbovať až 72 % okamžitej nárazovej sily pri zachovaní automatického sledovania pásu.

Reverzibilné samonastavovacie žľabové napínacie koleso:Obsahuje obojsmernú výkyvnú otočnú štruktúru pre vratné kyvadlové dopravníky a dopravné systémy na prístavných skladoch.

Antikorózna antikorózna žľabová vodiaca kladka UHMWPE:Používa nekovové polymérové ​​telo valčeka s otočným hriadeľom z nehrdzavejúcej ocele pre chemické závody, pobrežné terminály a prostredia so slanou hmlou.

2. Štandardné technické parametre

Skutočné projekty globálnych priemyselných zákazníkov

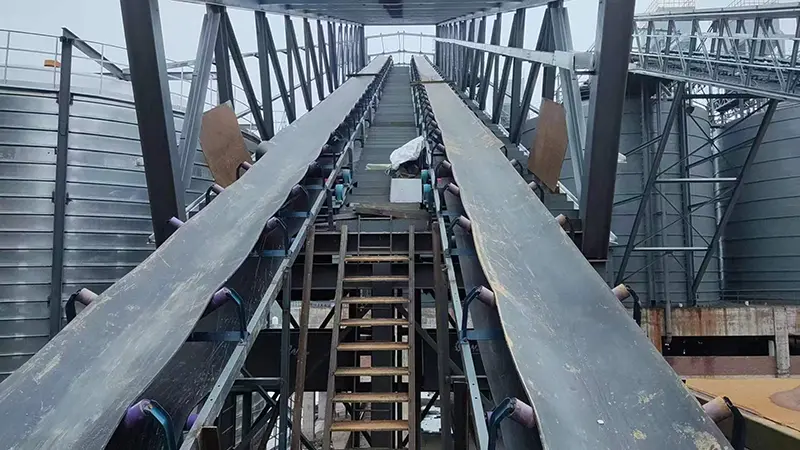

1. Austrálsky projekt terminálového dopravníka veľkého obilia

Rozsah projektu:Systém priečneho dopravníka obilia s dĺžkou 9 km, vybavený 1000 mm širokým dopravným pásom a navrhnutou prepravnou kapacitou 1800 ton za hodinu.

Zákaznícka výzva:Pôvodné napínacie kladky s pevným žľabom nedokázali účinne korigovať odchýlku pásu spôsobenú vetrom. Nepretržité putovanie pásu spôsobilo trhanie okrajov a vysypávanie zŕn, čo malo za následok až 32 hodín neplánovaného odstávky každý mesiac.

YUFENG riešenie:Dodali sme prispôsobené 35° samonastavovacie žľabové kladky so zosilnenými výkyvnými otočnými sedadlami, ktoré poskytujú nepretržitú automatickú korekciu pásu pri vonkajších prevádzkových podmienkach.

Po 16 mesiacoch nepretržitej prevádzky si samostrediaci systém udržal stabilný výkon korekcie počas celého roka, čím sa znížili mesačné prestoje na údržbu o 70 %.

Spätná väzba od klienta:„Výkon automatického sledovania samonastavovacích napínacích kolies YUFENG úplne rieši náš dlhotrvajúci problém s pretáčaním pásu, čím výrazne znižuje odpad z obilia a náklady na prácu pri údržbe.“

2. Linka na prepravu chrómovej rudy v Južnej Afrike

Pracovné podmienky:Dopravníkový systém funguje v horskom teréne s nerovnými svahmi, nárazmi ťažkých kusov rudy a vysokou koncentráciou prachu počas celého roka.

YUFENG riešenie:Poskytli sme napínacie kladky na žľaby vybavené zosilnenými pogumovanými valcami a zosilnenými otočnými sedadlami so štruktúrami na ochranu proti prachu.

Po dvoch rokoch nepretržitej prevádzky s vysokým zaťažením si napínacie kolesá udržali stabilný výkon automatickej korekcie bez zlyhania korekcie, čím sa účinne zlepšila spoľahlivosť zarovnania dopravníkového pásu a znížili sa požiadavky na údržbu.

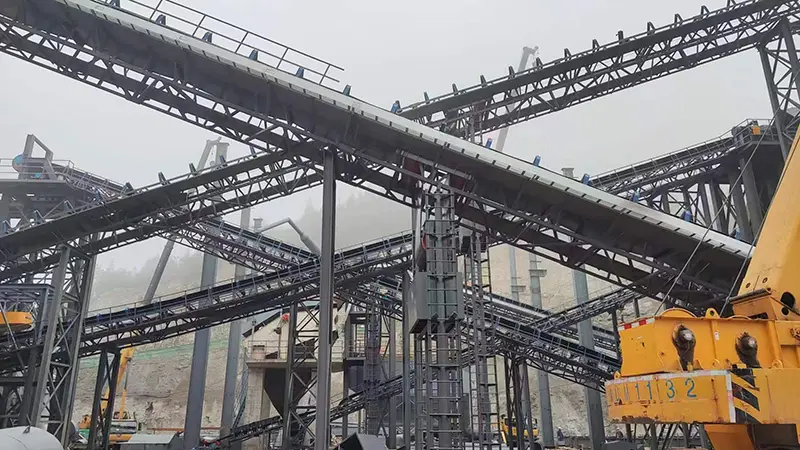

3. Domáca 4500 ton za deň výrobná linka na výrobu kameniva v lomoch

Pracovné podmienky:Výrobná linka spracováva vysoko abrazívne kamenné kamenivo s častou nerovnováhou v zaťažení materiálu, čo spôsobuje vážne odchýlky pásu a zrýchlené opotrebovanie hrán pásu.

YUFENG riešenie:Dodali sme vysokovýkonné samonastavovacie žľabové kladky na udržanie nepretržitého centrovania pásu počas diaľkovej prepravy kameniva.

Optimalizovaná samokorekčná štruktúra znížila problémy s odchýlkami pásu, znížila frekvenciu výmeny dopravníkového pásu a zlepšila celkovú stabilitu lomového dopravného systému.

Základné konkurenčné výhody oproti bežným vodiacim kladkám s pevným žľabom

Použiteľné priemyselné scenáre s podrobným vysvetlením aplikácie

1. Obilný a poľnohospodársky priemysel

YUFENG Self Aligning Troughing Idler sa široko používa vo veľkých termináloch na skladovanie obilia, závodoch na spracovanie ryže a kukurice a vonkajších dopravných systémoch na sklady obilia. Pri diaľkovej preprave obilia ovplyvnenej vetrom a nerovnomerným zaťažením materiálu samostrediaca štruktúra nepretržite koriguje odchýlku pásu, znižuje rozsypávanie zrna a zlepšuje stabilitu dopravy.

2. Ťažobný priemysel

V povrchových uhoľných baniach, baniach na chrómovú rudu, projektoch na železnú rudu a lomoch kameniva často čelia dopravné systémy s dlhým rozpätím pohybu pásu spôsobenému nerovnomerným zaťažením, zmenami terénu a nárazmi ťažkého materiálu. Samonastavovacie žľabové kladky YUFENG poskytujú výkon automatického sledovania na udržanie stabilného vyrovnania remeňa a zníženie opotrebenia hrán, rizika trhania a neočakávaných prestojov.

3. Tepelné elektrárne

Tepelné elektrárne vyžadujú spoľahlivú prevádzku dopravníkov na diaľkové podávanie uhlia a prepravu materiálu na odsírenie vápenca. Samonastavovacie žľabové kladky YUFENG pomáhajú udržiavať polohu dopravného pásu počas nepretržitej prevádzky, zlepšujú spoľahlivosť systému a znižujú frekvenciu údržby spôsobenú odchýlkou ​​pásu.

4. Priemysel stavebných materiálov

V cementárňach, výrobných linkách na výrobu pieskového a kamenného kameniva a iných aplikáciách manipulácie s ťažkým materiálom môže nerovnomerné rozloženie materiálu ľahko spôsobiť posun dopravného pásu. Samonastavovacie napínacie systémy YUFENG automaticky upravujú polohu behu pásu, čím zaisťujú hladšiu prepravu abrazívnych sypkých materiálov.

5. Prístavy a prístavy na hromadný náklad

Pobrežné prístavy a terminály na hromadný náklad často fungujú v podmienkach silného vetra a v zložitých podmienkach nakladania. Samonastavovacie žľabové kladky YUFENG sú vhodné pre systémy na vykladanie obilia, rudy a hromadného nákladu, pričom poskytujú stabilný výkon pri sledovaní pásu počas prepravy na veľké vzdialenosti.

6. Chemický priemysel a výroba soli

Pre chemické závody a prostredia na výrobu pobrežnej soli vystavené kyselinovej, alkalickej a soľnej korózii poskytuje YUFENG antikorózne samonastavovacie žľabové kladky UHMWPE s materiálmi odolnými voči korózii a prispôsobenými štruktúrami, aby sa zabezpečila dlhodobá stabilná prevádzka v drsnom prostredí.

Továrenská profesionálna sila a autorizované globálne kvalifikácie

1. Pokročilá výrobná kapacita a výrobná kapacita

YUFENG vlastní štandardizovanú automatickú výrobnú dielňu s rozlohou 21 000 metrov štvorcových vybavenú viac ako 55 súpravami CNC zariadení na presné spracovanie. S mesačnou výrobnou kapacitou 85 000 súprav napínacích kolies dopravníkov a viac ako 15-ročnými výrobnými skúsenosťami so zameraním na dopravníkové valčeky a korekčné komponenty sledovania poskytuje spoločnosť YUFENG spoľahlivé riešenia samonastavovacích napínacích kolies pre globálnych priemyselných zákazníkov.

2. Medzinárodné certifikácie a podpora projektovej kvalifikácie

Všetky produkty YUFENG Self Aligning Troughing Idler prechádzajú medzinárodnou certifikáciou systému manažérstva kvality ISO9001, požiadavkami štandardu banskej bezpečnosti MT/T 821 a overením súladu s vývozom CE. Na podporu schválenia projektu zákazníkom, preskúmania kvalifikácie dodávateľa a hodnotenia kvality je možné poskytnúť kompletné správy o továrenskom audite tretích strán a správy o testoch výkonu sledovania.

3. Prísna kontrola kvality a overovanie výkonu

YUFENG prevádzkuje nezávislé laboratórium na kontrolu kvality a implementuje prísnu kontrolu kvality počas celého výrobného procesu. Inšpekčné postupy zahŕňajú kontrolu mechanickej pevnosti surovín, testovanie hladkosti otáčania polotovaru, testovanie únavovej únavovej korekcie hotového výrobku, testovanie simulácie starnutia tesniaceho prachu a rozprašovania vody a konečnú kontrolu exportného balenia, aby sa zabezpečil stabilný výkon produktu pred odoslaním.

4. Prispôsobená technická podpora a globálny servis

YUFENG podporuje bezplatnú dodávku inžinierskych výkresov CAD, 7-dňové rýchle dodanie vzoriek pre malé skúšobné objednávky a 16- až 20-dňové výrobné cykly pre prispôsobené zákazky so samozarovnávacou kladkou. Náš technický tím poskytuje globálne diaľkové popredajné poradenstvo a služby prispôsobenia usporiadania dopravníkov na mieste pre veľké projekty zámorských dopravníkov.

FAQ

1. O: Kde by mal byť na dopravníkových linkách nainštalovaný samonastavovací žľabový vodiaci valec?

Odpoveď: Odporúča sa inštalovať jednu súpravu každých 15 – 30 metrov na nosnú stranu diaľkových dopravníkov a pridať ďalšie súpravy na premiestňovacích bodoch, úsekoch nahor/z kopca a vonkajších segmentoch vystavených vetru, aby sa zvýšila účinnosť korekcie. 35° uhol žľabu je univerzálnym štandardom pre väčšinu projektov ťažby a prepravy obilia; 20° sa hodí na prepravu poľnohospodárskeho materiálu s ľahkým nákladom, zatiaľ čo model s hlbokým žľabom 45° je určený pre veľkokapacitnú hromadnú prepravu. Uhol výkyvu držiaka môžeme úplne upraviť podľa vášho výkresu návrhu dopravníka.

2. O: Môžete dodať antikorózne samonastavovacie žľabové kladky pre pobrežné soľné lodenice a chemické závody?

A: Absolútne. Ponúkame tri antikorózne prispôsobené riešenia: UHMWPE nekovové polymérové ​​samonastavovacie kladky, hrubé gumou potiahnuté kladky z antikoróznej ocele a prispôsobené kladky otočného hriadeľa z nehrdzavejúcej ocele, ktoré sa dokážu prispôsobiť dlhodobému pracovnému prostrediu s korozívnymi kyselinami, zásadami a soľnou hmlou.

3. O: Aké je vaše minimálne množstvo objednávky a štandardný čas doručenia?

Odpoveď: Vzorová skúšobná objednávka MOQ je 1 kus; hromadná formálna objednávka MOQ je 100 sád. Štandardné špecifikácie konvenčnej samonastavovacej vodiacej kladky môžu byť dodané do 7 pracovných dní, zatiaľ čo prispôsobená neštandardná samonastavovacia žľabová kladka vyžaduje 16–20 dní výrobného obdobia.

4. O: Vyhovujú vaše samostrediace žľabové kladky medzinárodným štandardom priemyselného dizajnu?

Odpoveď: Všetky hotové výrobky sú plne v súlade s globálnymi priemyselnými normami CEMA, ISO, MT/T 821 a DIN, kompletné oficiálne správy o testoch výkonnosti sledovania sú priložené na účely colného odbavenia pri cezhraničnom vývoze.

Kontaktujte YUFENG

Hľadáte stabilné a na údržbu nenáročné riešenie napínacej kladky, aby ste eliminovali časté odchýlky pásu a znížili dlhodobé prevádzkové náklady dopravníka? Kontaktujte profesionálny inžiniersky tím YUFENG ešte dnes a vyžiadajte si vzorky produktov, prispôsobené technické výkresy a cenovú ponuku priamo z výroby.

YUFENG poskytuje kompletné riešenia korekcie sledovania dopravníkov pre baníctvo, poľnohospodárstvo, prístavy, elektrárne, chemický priemysel a ďalšie aplikácie na manipuláciu so sypkým materiálom po celom svete.
