Vráťte samovyrovnávacie kladkostroje

Return Self-Aligning Idler, vyrobený z presne opracovaných oceľových konštrukcií a vysokovýkonných utesnených ložísk, poskytuje robustnú odolnosť proti nárazu, spoľahlivú ochranu proti prachu a vode a stabilný výkon v drsných pracovných podmienkach, od prašných otvorených baní až po vlhké pobrežné prístavné terminály. Je plne kompatibilný s dopravníkovými linkami slúžiacimi pre ťažbu, manipuláciu v prístavoch, metalurgiu, výrobu cementu a chemickú hromadnú prepravu, pričom vyhovuje širokej škále šírok pásov a tried zaťaženia.

Naša továreň poskytuje štandardné špecifikácie, ako aj prispôsobené služby prispôsobenia, s prísnymi protokolmi o kontrole továrne a dokumentáciou plnej kvality, aby sme zaručili dlhú životnosť a nízke náklady na údržbu. Pre zahraničných nákupcov a inžinierskych dodávateľov, ktorí hľadajú trvanlivé a nákladovo efektívne vylepšenia dopravníkového systému, tento komponent ponúka praktické riešenie na zlepšenie prevádzkovej stability a zníženie dlhodobých prevádzkových nákladov.

Definícia produktu a pracovný princíp

Automatické sledovanie pásu pre sekcie vratného dopravníka

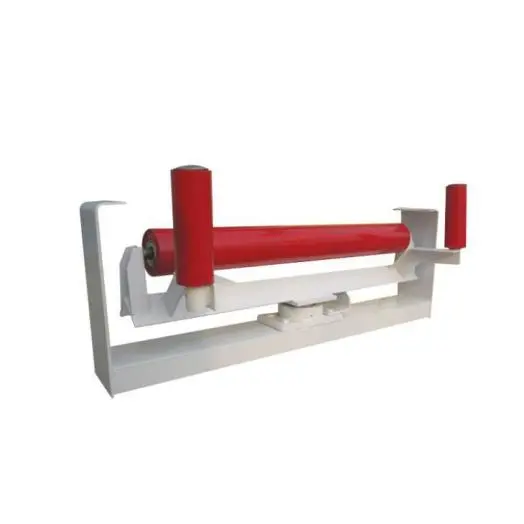

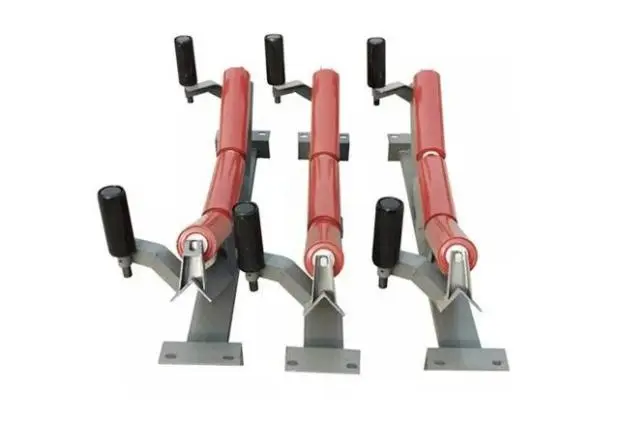

YUFENG Return Self-Aligning Idler je špecializovaná funkčná vodiaca kladka určená pre vratnú stranu systémov pásových dopravníkov. Na rozdiel od napínacích kolies s pevným spätným chodom, ktoré poskytujú iba pasívnu podporu pásu, používa otočnú konzolu a mechanizmus automatického vyrovnávania. Keď sa pás pohybuje preč od stredovej čiary v dôsledku nerovnomerného zaťaženia, odchýlky inštalácie alebo nárazu materiálu, zostava napínacej kladky sa otáča pod bočnou silou remeňa a vytvára vodiacu silu, ktorá pomáha vrátiť remeň do jeho normálnej prevádzkovej polohy.

Znížené manuálne zarovnávanie a prestoje dopravníka

Automatický sledovací mechanizmus znižuje potrebu častých manuálnych korekcií pásu, pomáha tímom údržby znížiť pracovné zaťaženie a predchádza neplánovaným odstávkam spôsobeným vážnym pohybom pásu. Jeho modulárna konštrukcia tiež zjednodušuje inštaláciu a výmenu, čo umožňuje dodatočnú montáž napínacej kladky na existujúce dopravníkové systémy bez veľkých konštrukčných úprav.

Navrhnuté pre kontinuálnu dopravu sypkého materiálu

Return Self Aligning Idler je obzvlášť vhodný pre stredné a dlhé pevné dopravníky pracujúce pri veľkom zaťažení a predĺžených pracovných cykloch. Tým, že pomáha kontrolovať pohyb pásu, môže znížiť opotrebenie hrán pásu, poškodenie napínacej kladky a rozliatie materiálu, čo z neho robí praktickú inováciu pre systémy manipulácie s sypkým materiálom zamerané na stabilnú prevádzku a nižšie náklady na údržbu.

Materiál a výrobný proces

Odolná konštrukcia valčekovej rúrky

YUFENG vyberá kvalifikované suroviny od schválených domácich a medzinárodných dodávateľov. Roleta je vyrobená z vysoko presnej bezšvovej oceľovej rúry s rovnomernou hrúbkou steny. V závislosti od aplikácie môže byť povrch upravený priemyselným náterom alebo gumovým náterom odolným proti opotrebovaniu, aby sa zabezpečila vhodná ochrana proti oderu a korózii.

Utesnený ložiskový systém pre drsné prostredie

Vysoko presné guľkové ložiská s hlbokými drážkami sú kombinované s viacstupňovou labyrintovou tesniacou štruktúrou, aby sa zabránilo vniknutiu prachu, vlhkosti a častíc materiálu do ložiskovej komory. Táto konfigurácia podporuje plynulé otáčanie a nízky jazdný odpor v prašnom, vlhkom a vonkajšom prostredí dopravníkov.

Zosilnená otočná konzola

Nosná konzola je vyrobená z uhlíkovej konštrukčnej ocele lisovaním a zváraním. Na zlepšenie odolnosti proti korózii a štrukturálnej trvanlivosti počas dlhodobej vonkajšej prevádzky je možné použiť striekanie alebo žiarové zinkovanie.

Presný otočný otočný mechanizmus

Otočný čap využíva presne opracovanú štruktúru hriadeľa a puzdra na udržanie hladkého pohybu rámu a citlivého vyrovnávania. Presné opracovanie pomáha predchádzať prilepeniu a podporuje konzistentné sledovanie pásu počas nepretržitej prevádzky dopravníka.

Viacstupňová kontrola kvality

YUFENG uplatňuje kontrolu kvality počas celého výrobného procesu. Komponenty valčekov sa pred montážou podrobujú kontrole dynamického vyváženia, koaxiálnosti a odolnosti voči otáčaniu, zatiaľ čo hotové samonarovnávacie kladky s návratom sú testované na nosnosť, tesniaci výkon a simulovanú korekciu odchýlky pred odoslaním. Výrobné šarže sú sledovateľné od kontroly surovín až po konečnú dodávku, aby sa zachovala konzistentná kvalita pre hromadné objednávky.

Výroba založená na štandardoch a sledovateľnosť šarží

Výrobné a kontrolné postupy sú kontrolované podľa platných požiadaviek ISO a GB/T. YUFENG vedie záznamy o výrobe a kontrolné údaje pre každú dávku, čím podporuje overovanie kvality a konzistentné dodávky pre integrátorov dopravníkových systémov a priemyselných nákupcov.

Výhody výkonu a porovnanie testov v teréne

Na overenie skutočnej prevádzkovej výkonnosti produktu sme vykonali 6-mesačný nepretržitý test sledovania v teréne na dopravnej linke pre ťažké uhoľné bane, ktorá beží 16 hodín denne a prepravuje surové uhlie s priemernou veľkosťou častíc 50–300 mm. Test porovnával produkt s bežnými napínacími kladkami s pevným spätným chodom za rovnakých pracovných podmienok a údaje preukazujú jasné výkonnostné medzery v prevádzkovej stabilite a kontrole nákladov na údržbu:

Vďaka automatickému vyrovnávaciemu mechanizmu a optimalizovanému konštrukčnému dizajnu produkt výrazne znižuje bočné vychýlenie dopravného pásu, pričom opotrebovanie okrajov pásu je znížené o viac ako 75 % v porovnaní s bežnými napínacími kladkami. Stabilné sledovanie pásu účinne znižuje rozliatie materiálu počas prepravy, eliminuje plytvanie materiálom a pracovné zaťaženie pri čistení na mieste a zároveň znižuje vplyv odchýlky na rám dopravníka a ďalšie pomocné komponenty.

Pokiaľ ide o údržbu, výrobok výrazne znižuje frekvenciu ručného nastavovania a výmeny dielov, pričom priemerná životnosť je viac ako dvojnásobná v porovnaní so štandardnými alternatívami. Toto zlepšenie výkonu môže efektívne pomôcť podnikom znížiť denné náklady na prevádzku a údržbu a zlepšiť celkovú prevádzkovú efektivitu dopravníkového systému.

Prípady aplikácií v reálnom svete

Povrchová uhoľná baňa v juhovýchodnej Ázii

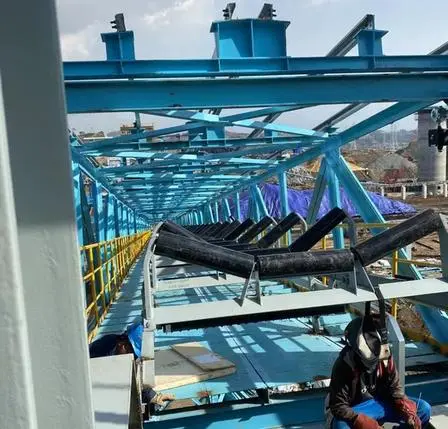

YUFENG Return Self-Aligning Idler bol inštalovaný na 2,3 km pevnom dopravníku so šírkou pásu 1400 mm a prepravnou kapacitou 1800 t/h. Systém fungoval v prašných podmienkach, pri vysokej teplote a pri vysokom zaťažení, kde si časté vychýlenie remeňa predtým vyžadovalo 2–3 manuálne úpravy každý týždeň.

Overené vylepšenie sledovania pásu

Po inštalácii a uvedení do prevádzky bola odchýlka remeňa riadená v rozmedzí približne 15 mm, pričom frekvencia manuálneho nastavovania sa znížila na približne raz za mesiac. Životnosť dopravného pásu sa predĺžila približne o 60 %, čím sa znížili bežné opravné práce a požiadavky na výmenu pásu.

Dlhodobá nepretržitá prevádzka

Po troch rokoch nepretržitej prevádzky zostali napínacie kolesá v stabilnom prevádzkovom stave bez hláseného zadretia ložísk alebo štrukturálnej deformácie, čím podporili každodenné výrobné požiadavky zákazníka a preukázali spoľahlivý výkon v náročných podmienkach banského dopravníka.

Port, cement a aplikácie metalurgie

YUFENG Return Self Aligning Idlers sa používajú aj na európskych prístavných dopravníkoch na hromadný náklad a domácich cementárskych a metalurgických dopravných systémoch, ktoré manipulujú s uhlím, rudou, štrkom a vápencom. Tieto aplikácie ťažia z citlivého zarovnania, stabilnej prevádzky a znížených prerušení súvisiacich s odchýlkou ​​remeňa.

Podpora overovania projektu

Na posúdenie zákazníkom a schválenie projektu môže spoločnosť YUFENG poskytnúť dostupné fotografie inštalácie na mieste, prevádzkové záznamy a príslušné referenčné materiály projektu, ktoré pomôžu kupujúcim posúdiť vhodnosť produktu pred hromadným obstarávaním.

Úplné parametre špecifikácie pre YUFENG Return Self Aligning Idler

Podporujeme výrobu v plnej veľkosti a prispôsobené spracovanie produktov napínacích dopravníkov, ktoré pokrývajú viaceré špecifikácie, aby sa prispôsobili rôznym šírkam pásu a požiadavkám na zaťaženie. Základné parametre sú nasledovné:

Prečo si vybrať YUFENG?

Priama výroba a stabilná dodávka

YUFENG je profesionálny výrobca komponentov dopravníka s kompletným výrobným zariadením a štandardizovanými kontrolnými postupmi. S viac ako 10-ročnými skúsenosťami zameranými na výrobu a export poskytujeme priame dodávky a stabilnú sériovú výrobu pre medzinárodné projekty dopravníkov.

Dizajn produktu zameraný na aplikáciu

Naša samonarovnávacia kladka so spätným chodom je vyvinutá na riešenie bežných problémov na vratnej strane, ako je vtáčanie remeňa, nerovnomerné opotrebovanie a časté manuálne nastavovanie. Štruktúra automatického vyrovnávania pomáha zlepšiť stabilitu vedenia pásu a zároveň znižuje požiadavky na rutinnú údržbu.

Dôsledná kontrola kvality

Výroba a kontrola sa riadia platnými domácimi a medzinárodnými priemyselnými požiadavkami. Suroviny, obrábanie, montáž a hotové vodiace kladky podliehajú kontrolovaným procesom kvality, aby sa zachoval konzistentný výkon pri zákazkových a hromadných objednávkach.

Flexibilné prispôsobenie špecifikácií

YUFENG podporuje prispôsobené rozmery, konfigurácie valčekov a povrchové úpravy podľa šírky dopravného pásu, podmienok zaťaženia a požiadaviek na inštaláciu. To umožňuje zákazníkom vymeniť existujúce vratné kladky bez zbytočných systémových úprav.

Riešenia pre špeciálne pracovné podmienky

Pre náročné aplikácie zahŕňajúce koróziu, zvýšené teploty alebo požiadavky na nehorľavosť môže YUFENG poskytnúť cielené možnosti materiálu, tesnenia a povrchovej úpravy, aby zodpovedali skutočnému prevádzkovému prostrediu.

Technická podpora od výberu po prevádzku

Poskytujeme konzultácie o parametroch, párovanie špecifikácií, cenové ponuky priamo z výroby a popredajné technické poradenstvo, pomáhame operátorom dopravníkov a systémovým integrátorom vybrať vhodné samonastavovacie kladky a udržiavať spoľahlivú dlhodobú prevádzku.

Často kladené otázky

Otázka 1: Aký je hlavný rozdiel medzi vratným samonastavovacím napínacím kolesom a bežným napínacím kladkom s pevným vratným chodom?

A1: Hlavný rozdiel spočíva vo funkčnom dizajne. Napínacie kladky s pevným spätným chodom poskytujú iba základnú podporu pre spätný remeň, zatiaľ čo tento produkt je vybavený otočným vyrovnávacím mechanizmom, ktorý automaticky koriguje odchýlku remeňa počas prevádzky. Účinne znižuje ručné nastavovanie, spomaľuje opotrebenie hrán pásu a je vhodnejšie pre stredne veľké a diaľkové vysokozáťažové dopravné linky, čím pomáha znižovať náklady na prevádzku a údržbu.

Q2: Aké služby prispôsobenia podporujete pre tento produkt?

A2: Podporujeme prispôsobenie priemeru valca, dĺžky, povrchovej úpravy (pogumovanie, galvanizácia), konštrukcie konzoly a prispôsobenia špeciálneho materiálu podľa skutočných pracovných podmienok. Všetky prispôsobené produkty sa vyrábajú v súlade s priemyselnými normami a prechádzajú kompletným testovaním v továrni, aby sa zabezpečila prispôsobivosť prevádzkovému prostrediu na mieste.

Q3: Aká je požiadavka na životnosť a dennú údržbu?

A3: Pri štandardných pracovných podmienkach a pravidelnej údržbe má produkt výrazne dlhší servisný cyklus ako bežné pevné vodiace kladky. Denná údržba je jednoduchá: pravidelná kontrola stavu otáčania valcov, stavu tesnenia ložísk a upevnenia konzoly môže účinne zabrániť abnormálnemu poškodeniu. Naša továreň poskytuje profesionálne poradenstvo po predaji, ktoré zákazníkom pomáha znižovať zbytočné náklady na údržbu a prestoje zariadení.

Kontaktujte nás

Ak potrebujete vysokokvalitné a stabilné produkty YUFENG Return Self Aligning Idler pre váš priemyselný projekt, kontaktujte nás a získajte bezplatné vzorky a najnovšiu cenovú ponuku od spoločnosti YUFENG.
