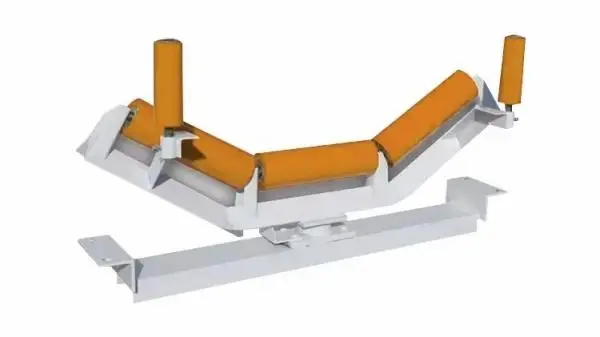

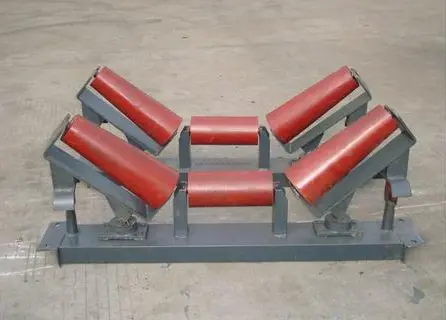

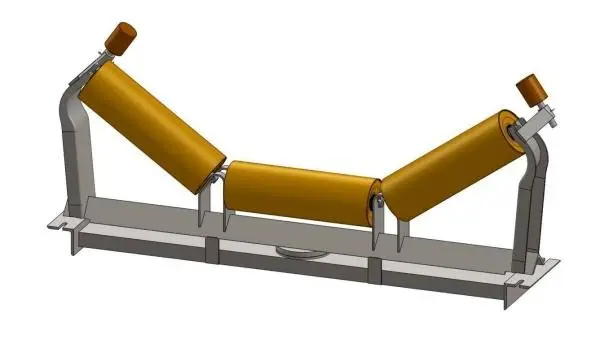

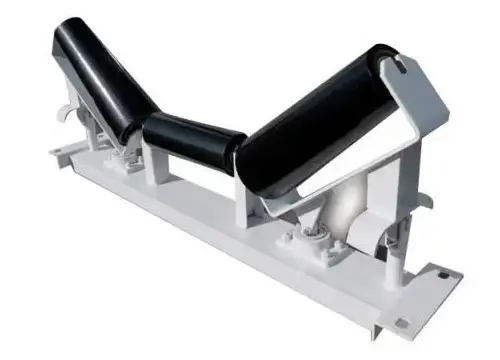

Samonastavovací vodiaci valec

Samonastavovací vodiaci valec YUFENG, navrhnutý tak, aby udržal stabilné vedenie pásu v diaľkových dopravných systémoch na hromadnú dopravu, automaticky koriguje odchýlku pásu spôsobenú nerovnomerným zaťažením, problémami s rámom alebo nerovnováhou napätia. Jeho výkyvná konzola a štruktúra bočného vodiaceho valčeka vytvárajú korekčnú silu na vrátenie pásu do stredovej dráhy, čím sa znižuje poškodenie okrajov a rozliatie materiálu. Vhodné pre oceľové kordové a látkové dopravníkové pásy, pomáha skrátiť prestoje pri údržbe v baníctve, cemente a aplikáciách ťažkého priemyslu.

Suroviny a výrobné remeslá

Každý komponent YUFENG samonastavovacieho žľabového vodiaceho valca je vyrobený zo starostlivo vybraných vysokopevnostných materiálov od kvalifikovaných dodávateľov. Prostredníctvom štandardizovaného CNC obrábania, precíznej montáže a prísnych továrenských kontrolných postupov je každé napínacie koleso navrhnuté tak, aby poskytovalo stabilný výkon sledovania a dlhú životnosť v náročných prevádzkových podmienkach dopravníka.

Vysoko presné spracovanie valcových rúr

Roletová trubica používa ako štandardnú konfiguráciu bezšvíkovú oceľovú trubicu Q235B s voliteľnou vysokopevnostnou legovanou oceľou Q345, HDPE antikoróznou trubicou a pogumovanou trubicou odolnou voči opotrebovaniu pre špeciálne aplikácie. Hrúbka steny rúrky sa pohybuje od 3,0 mm do 6,0 mm. Procesy presného rezania a sústruženia riadia radiálne hádzanie v rozmedzí ≤ 0,5 mm, zatiaľ čo úprava dynamického vyvažovania zlepšuje stabilitu chodu a znižuje vibrácie počas nepretržitej prevádzky dopravníka.

Zosilnená konštrukcia centrálneho hriadeľa

Centrálny hriadeľ je vyrobený z 45# kalenej a temperovanej pevnej ocele, ktorá poskytuje vysokú torznú pevnosť a odolnosť proti deformácii. Táto zosilnená konštrukcia hriadeľa zaisťuje spoľahlivú podporu, keď napínacia kladka pracuje pri veľkom napätí remeňa, nárazovom zaťažení a častých podmienkach korekcie odchýlky remeňa.

Systém ochrany utesnených ložísk

YUFENG používa guľkové ložiská s hlbokou drážkou s vôľou C3, ktoré pokrývajú bežné modely od 6204 do 6310 podľa rôznych požiadaviek na zaťaženie. Zostava ložiska integruje trojité labyrintové tesnenie a tesniacu štruktúru s dvojitým okrajom, čím vytvára uzavretú ochrannú komoru naplnenú antikoróznym mazivom na báze lítia. Tento dizajn účinne blokuje uhoľný prach, minerálnu kašu a vlhkosť prenikať do dutiny ložiska.

Výroba odolného držiaka a otočného rámu

Nosný rám využíva integrálnu technológiu zvárania platní z uhlíkovej ocele s elektrostatickou vypaľovacou farbou alebo povrchovou úpravou žiarovým zinkovaním. Antikorózna ochrana je vhodná pre vlhké podzemné bane, pobrežné prístavy a vonkajšie dopravné systémy. Bočné vodiace valčeky sú vybavené polyuretánovými povrchmi odolnými proti opotrebeniu, aby sa znížilo poškodenie hrán dopravného pásu počas korekčnej operácie.

Kompletný proces kontroly výroby

Kompletný výrobný proces zahŕňa rezanie surovín, opracovanie koncov rúr, lisovanie ložiskových skríň, utesnenú montáž, zváranie konzol, povrchovú antikoróznu úpravu a výstupnú kontrolu výkonu. Pred dodaním do skladu sa každá výrobná dávka podrobuje testovaniu odolnosti voči otáčaniu, kontrole hluku, overeniu axiálneho zaťaženia a testovaniu výkonu pri resetovaní výkyvu, aby sa zabezpečila spoľahlivá prevádzka a konzistentná kvalita produktu.

Výkonová výhoda a kontrast bodu bolesti v priemysle

YUFENG dokončil šesťmesačné nepretržité porovnávacie testy v teréne v otvorených uhoľných baniach a prístavných termináloch na hromadný náklad, pričom vyhodnotil výkon nášho samonastavovacieho žľabového vodiaceho valca v porovnaní s konvenčnými pevnými žľabovými vodiacimi kladkami. Výsledky demonštrujú jasné výhody v stabilite sledovania pásu, ochrane dopravníka a dlhodobej prevádzkovej účinnosti.

Automatické sledovanie pásu bez manuálneho nastavenia

Bežné napínacie kladky s pevným žľabom poskytujú iba pasívnu podporu remeňa a vyžadujú pravidelné manuálne nastavenie, keď dôjde k vychýleniu remeňa. Samonastavovací vodiaci valec YUFENG využíva štruktúru korekcie výkyvného čapu, ktorá automaticky reaguje na bočný pohyb pásu, nepretržite vedie dopravníkový pás späť k stredovej línii a znižuje závislosť na manuálnej korekcii pre dopravné systémy na dlhé vzdialenosti.

Znížené poškodenie okrajov dopravníkového pásu

Keď dôjde k vychýleniu pásu, pevné napínacie kladky môžu vytvárať súvislé trenie medzi okrajom pásu a konštrukciou dopravníka, čím sa urýchľuje praskanie, odieranie a delaminácia. Systém bočných vodiacich valčekov napínacích kolies YUFENG využíva tlmený kontaktný dizajn na zníženie nárazového namáhania okraja pásu, čo pomáha predĺžiť životnosť dopravného pásu.

Stabilný výkon pri nerovnomernom zaťažení materiálu

Nerovnomerné rozloženie materiálu môže spôsobiť nevyvážené bočné sily na dopravníkových pásoch. Tradičné pevné vodiace kladky nemôžu aktívne reagovať na tieto podmienky, zatiaľ čo otočný korekčný mechanizmus samonastavovacieho žľabového vodiaceho valca YUFENG sa dynamicky prispôsobuje, aby rovnomernejšie rozložil napätie a znížil riziko poškodenia remeňa a rozliatia materiálu.

Nižšie celkové prevádzkové náklady dopravníka

Aj keď automatické napínacie kladky vyžadujú vyššiu počiatočnú investíciu ako štandardné pevné valce, znižujú náklady spojené s výmenou pásu, korekciou odchýlky a údržbou čistenia. Údaje z porovnania v teréne ukazujú, že dopravníkové systémy využívajúce samonastavovacie vodiace kladky YUFENG môžu znížiť komplexné prevádzkové náklady o viac ako 35 % v priebehu jedného roka v podmienkach nepretržitej prevádzky.

Spoľahlivá prevádzka v náročných priemyselných prostrediach

Viacvrstvová tesniaca štruktúra chráni vnútorné ložiská pred prachom, vlhkosťou a nízkymi teplotami. V porovnaní s konvenčnými vodiacimi kladkami, ktoré môžu trpieť zadretím ložísk v drsnom prostredí, YUFENG samonastavovací žľabový vodiaci valec zachováva hladšiu rotáciu a stabilnejší dlhodobý výkon pri ťažbe, prístavoch a aplikáciách manipulácie s sypkým materiálom.

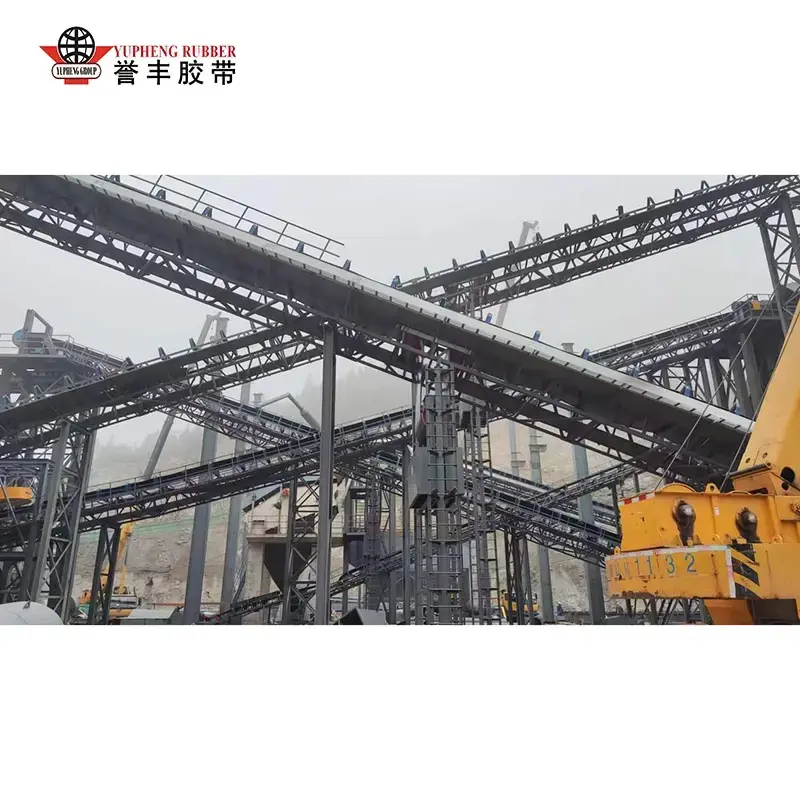

Prípady skutočného globálneho projektu

Samonastavovací vodiaci valec YUFENG bol úspešne použitý vo viacerých projektoch ťažkých priemyselných dopravníkov po celom svete. Prostredníctvom dlhodobého sledovania prevádzky a spätnej väzby od zákazníkov preukázali naše riešenia napínania remeňa spoľahlivé sledovanie pásu, znížené požiadavky na údržbu a stabilnú prevádzku v zložitých pracovných podmienkach.

Projekt transportéra pre povrchové uhoľné bane v juhovýchodnej Ázii

Zákazník ťažby uhlia v juhovýchodnej Ázii prevádzkoval 1,8 km pevný dopravníkový systém vybavený oceľokordovými dopravníkovými pásmi ST1600 v prašných podmienkach a vysokej vlhkosti. V dôsledku častého nerovnomerného nakladania uhlia trpel pôvodný systém putovaním pásu a poškodením hrán.

Pozdĺž nosnej aj vratnej sekcie bol nainštalovaný samonastavovací vodiaci valec YUFENG, aby poskytoval nepretržitú podporu korekcie pásu. Po troch rokoch neprerušovanej prevádzky si dopravný pás udržal stabilný centrovaný pohyb bez praskania hrán alebo vystavenia oceľovému kordu. Problémy so zadretím ložísk a vychýlením remeňa boli účinne odstránené, čím sa podporili požiadavky zákazníka na nepretržitú 24-hodinovú výrobu.

Európsky pobrežný prístavný terminál na manipuláciu s hromadným materiálom

Európska logistická spoločnosť použila samonastavovací vodiaci valec YUFENG na dopravné systémy rudy a štrku pomocou dopravníkových pásov so šírkou 1400 mm. Vzhľadom na pobrežné prostredie s vysokým obsahom slanej hmly spoločnosť YUFENG dodala prispôsobené žiarovo pozinkované konzolové konštrukcie so zvýšenou odolnosťou proti korózii.

Po jednom roku prevádzky nevykazovali nosné rámy žiadnu deformáciu hrdze, zatiaľ čo rozliatie materiálu na odovzdávacích miestach sa znížilo o 70 %. Zlepšený výkon vyrovnávania remeňa pomohol zvýšiť efektivitu nakladania a vykladania a znížil požiadavky na každodennú údržbu.

Dopravné systémy pre domáci cement a metalurgiu

V cementárňach a oceliarňach sa samonastavovací vodiaci valec YUFENG používa na prepravu vápenca, spekanej rudy a iných sypkých materiálov. Stabilná žľabová formovacia štruktúra podporuje vysokorýchlostnú a silnú prevádzku pri zachovaní rovnomerného transportu materiálu.

Spätná väzba zákazníkov potvrdzuje spoľahlivý prevádzkový výkon, nízku frekvenciu porúch a zlepšenú kontinuitu výroby. YUFENG môže poskytnúť inštalačné fotografie, technické parametre a referenčné dokumenty projektu na podporu hodnotenia zákazníka a plánovania dopravníkového systému.

Kompletné parametre technickej špecifikácie

Továreň podporuje sériovú výrobu v plnej veľkosti a prispôsobené spracovanie nášho valca, ktoré pokrýva viaceré štandardné konfigurácie a riešenia šité na mieru pre špeciálne pracovné podmienky:

Výhody výberu priameho zásobovania z výroby

Integrovaná výrobná kapacita a kontrola kvality

Na rozdiel od obchodných spoločností bez výrobných kapacít, YUFENG prevádzkuje štandardizovanú dielňu na výrobu dopravníkových valcov vybavenú CNC spracovaním, zváraním a testovacími zariadeniami. S viac ako 10-ročnými skúsenosťami vo výrobe a exporte dopravníkových valčekov poskytujeme stabilné priame dodávky z výroby s prísnou kontrolou kvality počas výberu surovín, spracovania výroby a konečnej kontroly.

Prispôsobené riešenia pre rôzne výzvy v oblasti dopravníkov

YUFENG sa zameriava na riešenie praktických problémov s prevádzkou dopravníkov, vrátane častých odchýlok pásu, odierania hrán a vysokých požiadaviek na údržbu tradičných systémov napínacích kolies. Prostredníctvom vyspelej technológie otáčania otočného čapu, spoľahlivých tesniacich štruktúr a flexibilných možností prispôsobenia poskytujeme vhodné riešenia samonastavovacích napínacích valcov pre baníctvo, prístavy, cementárne a iné ťažké priemyselné aplikácie.

Spoľahlivé doručenie a technická podpora

Podporujeme konzultácie o technických parametroch, prispôsobenie veľkosti, priamy nákup z výroby a poradenstvo po inštalácii. Pre veľkoobjemové objednávky YUFENG zabezpečuje stabilné výrobné plány, aby sa zabezpečila spoľahlivá dodávka a nepretržitá podpora počas celého procesu spolupráce na projekte.

Často kladené otázky

Q1: Aký je rozdiel medzi samonastavovacím vodiacim valčekom YUFENG a bežnými napínacími kladkami s pevným žľabom?

Bežné napínacie kladky s pevným žľabom nedokážu aktívne korigovať odchýlku remeňa a zvyčajne vyžadujú manuálne nastavenie. Samonastavovací vodiaci valec YUFENG využíva štruktúru korekcie výkyvu s vodiacimi valcami, ktoré automaticky upravujú polohu pásu, keď dôjde k odchýlke, čím sa znižuje opotrebovanie okrajov pásu, rozliatie materiálu a neočakávané prestoje.

Otázka 2: Aké možnosti prispôsobenia sú k dispozícii pre samonastavovací vodiaci valec?

YUFENG podporuje prispôsobenie šírky pásu, priemeru valca, uhla žľabu a povrchovej úpravy. Špeciálne konfigurácie, ako je vysokoteplotné mazivo, valčeky s gumovou vrstvou a konzoly z nehrdzavejúcej ocele, môžu byť poskytnuté aj pre náročné prostredia vrátane baní, prístavov a chemických závodov.

Q3: Aká údržba je potrebná počas každodennej prevádzky?

Bežná údržba zahŕňa najmä kontrolu rotácie valca, opotrebovania vodiaceho valca, korózie konzoly a odstraňovanie nánosov materiálu, ak je to potrebné. Pri správnej inštalácii a prevádzke pomáha samonastavovací vodiaci valec YUFENG znížiť frekvenciu údržby a zlepšiť spoľahlivosť dopravníkového systému.

Kontaktujte YUFENG

Ak váš projekt ťažobného, ​​prístavného, ​​cementárskeho alebo metalurgického dopravníka vyžaduje riešenia na automatické sledovanie pásu, kontaktujte spoločnosť YUFENG, aby ste dostali vzorky produktov, technické špecifikácie a cenové ponuky priamo z výroby. Náš inžiniersky tím môže odporučiť vhodné konfigurácie napínacieho hriadeľa podľa šírky vášho dopravného pásu, prepravnej vzdialenosti a pracovného prostredia.
