Hrotový dopravný pás

Jemné uchopenie a stabilné umiestnenie produktu sú kľúčovými výhodami ozubeného dopravného pásu YUFENG. Jeho individuálne vyvýšené okrúhle, oválne alebo kapsulovité kolíky vytvárajú kontrolovaný bodový kontakt a poskytujú silné trenie bez nadmerného povrchového tlaku. Rozmiestnené rozmiestnenie kolíkov tiež umožňuje prestup nečistôt a vlhkosti, vďaka čomu je pás vhodný na spracovanie dreva, spracovanie potravín a logistiku, kde je kritická integrita produktu a povrchová úprava.

Dizajnová štruktúra a vzor povrchu

1. Povrch s hrotmi pre uchopenie riadeného materiálu

Hrotový dopravníkový pás YUFENG využíva pravidelne rozmiestnené vyvýšené čapy na vytvorenie viacerých lokalizovaných kontaktných bodov medzi povrchom pásu a dopravovaným materiálom. V porovnaní s kontinuálnymi chevronovými alebo diamantovými vzormi poskytuje štruktúra s hrotmi kontrolovanú priľnavosť a zároveň znižuje nadmerný kontakt s povrchom. Vďaka tomu je pás vhodný pre produkty, kde je dôležitá stabilná manipulácia a znížené značenie povrchu.

2. Otvorte vzor pre jednoduchšie uvoľnenie materiálu

Medzery medzi jednotlivými čapmi tvoria malé kanály po povrchu pásu. Tieto medzery pomáhajú vode, prachu, jemným časticiam a zvyškovým materiálom odchádzať počas prevádzky pásu, čím sa znižuje hromadenie na nosnom povrchu. Štruktúra je obzvlášť vhodná pre umývacie prostredia, vlhké materiály, poľnohospodárske produkty a aplikácie, kde je potrebné čistenie povrchov.

3. Geometria čapu prispôsobená materiálovým charakteristikám

YUFENG poskytuje rôzne geometrie kolíkov podľa požadovaného dopravného správania. Okrúhle kolíky s klenutým povrchom poskytujú vyváženú priľnavosť pre všeobecnú manipuláciu s materiálom, balenie a logistiku. Oválne kolíky vytvárajú viac smerový kontaktný vzor pre produkty vyžadujúce stabilné umiestnenie počas prepravy. Nopy v tvare kapsuly poskytujú zaoblený povrchový profil na spracovanie dreva, brúsenie a iné aplikácie na povrchovú úpravu.

4. Flexibilná konfigurácia vzoru

Výška čapu, rozstup, usporiadanie a rozmery pásu je možné zvoliť podľa veľkosti produktu, dopravného uhla, rýchlosti pásu a vlastností materiálu. To umožňuje prispôsobenie vzoru povrchu krehkým produktom, balenému tovaru, vlhkým materiálom a jemným časticiam bez spoliehania sa na jediný univerzálny vzor vzoru.

Typické aplikácie na manipuláciu s materiálom

1. Potraviny a poľnohospodárske produkty

Čepovaný povrch je vhodný na manipuláciu s ovocím, zeleninou, obilninami a inými produktmi, ktoré vyžadujú kontrolovaný pohyb. Otvorený vzor tiež uľahčuje čistenie a pomáha znižovať hromadenie materiálu počas opakovaných cyklov dopravy.

2. Balenie a logistika

V prípade kartónov, baleného tovaru, fliaš a podobných hotových výrobkov poskytujú rozmiestnené kolíky stabilný kontakt, pričom sa vyhýbajú súvislým zvýšeným rebrám, ktoré sa vyskytujú na niektorých konvenčných vzorovaných pásoch. Vzor je možné upraviť podľa veľkosti balenia a smeru dopravy.

3. Spracovanie dreva a povrchové spracovanie

Konfigurácie kapsuly a iných zaoblených čapov možno použiť pre zariadenia na spracovanie dreva, brúsenie a povrchovú úpravu. Vzdialenosť medzi kolíkmi poskytuje priestor pre piliny a zvyšky zo spracovania, aby sa vzdialili od pracovnej plochy.

4. Mokré a lepkavé materiály

Pre aplikácie zahŕňajúce vlhkosť, blato, zvyšky rastlín alebo lepkavé materiály poskytujú medzery medzi kolíkmi dodatočný priestor na uvoľnenie materiálu. To pomáha znižovať tvorbu povrchu v porovnaní s úplne súvislými vzorovanými povrchmi.

Výber materiálu a výrobný proces

1. Kostra z polyesterovej tkaniny

YUFENG Studded Conveyor Belt používa vysokopevnú EP polyesterovú tkaninu ako hlavnú kostru v ťahu s 2–4 vrstvami vybranými podľa zaťaženia pásu a požiadaviek aplikácie. Štruktúra poskytuje dobrú rozmerovú stabilitu, kontrolované predĺženie a dostatočnú podporu v ťahu pre kontinuálnu dopravu.

2. Možnosti materiálu krytu

PVC je vhodné na balenie, logistiku a všeobecnú priemyselnú dopravu, kde sa vyžaduje odolnosť proti oderu, chemická odolnosť a ľahké čistenie. PU poskytuje vhodnú možnosť pre spracovanie potravín, liečiv a olejových materiálov, pričom sú k dispozícii akosti prichádzajúce do styku s potravinami. Guma je vybraná pre náročné aplikácie vyžadujúce vyššie trenie, odolnosť proti nárazu a tepelnú odolnosť, zatiaľ čo PE ponúka ľahké, vlhku odolné a nízkohlučné riešenie pre tabak, potraviny a ľahkú až stredne zaťaženú dopravu.

3. Integrované formovanie svorníkov

Vyvýšené kolíky sú vytvorené spolu s povrchom pásu precíznym lisovaním a vulkanizáciou namiesto toho, aby boli oddelene prilepené alebo natlačené na pás. Táto integrovaná štruktúra zlepšuje spojenie medzi čapmi a telom pásu, čím sa znižuje riziko predčasného odlupovania alebo praskania. Výška, priemer, rozstup a usporiadanie čapu je možné prispôsobiť podľa požiadaviek prepravovaného produktu a zariadenia.

4. Testovanie kvality vo výrobe

Hotové pásy sa podrobujú skúške pevnosti v ťahu, oteru, priľnavosti svorníkov, ohýbania pri nízkej teplote a povrchového trenia. Tieto kontroly sa používajú na overenie mechanických vlastností, integrity vzoru a prevádzkových charakteristík každej výrobnej šarže pred odoslaním.

Overenie výkonu a výsledky v teréne

1. Stabilita naklonenej dopravy

Počas šiestich mesiacov sledovania aplikácií v prostredí spracovania dreva, spracovania potravín a logistiky si pás YUFENG udržal stabilnú polohu produktu na naklonených častiach až do 35°. V porovnaní s plochými pásmi, ktoré vykazovali znateľný pohyb produktu na strmších častiach, distribuovaný vzor kolíkov poskytoval dodatočný lokalizovaný kontakt bez použitia súvislých vyvýšených rebier.

2. Ochrana povrchu produktu

Oddelená štruktúra čapu znižuje nepretržitý kontakt medzi vzorom pásu a dopravovaným produktom. Pri porovnaniach v teréne zahŕňajúcich jemné a balené produkty spôsoboval povrch s hrotmi menej viditeľné odieranie a značenie ako bežné vzory v tvare V, vďaka čomu je vhodný tam, kde je potrebné zachovať vzhľad produktu a stav povrchu.

3. Výkon pri čistení povrchu

Otvorené priestory medzi kolíkmi poskytujú kanály pre prach, jemné častice, vodu a zvyškové materiály, ktoré môžu opustiť nosnú plochu. V praktických aplikáciách táto štruktúra skrátila bežné doby čistenia v porovnaní s plochými pásmi, kde sa materiál mohol hromadiť na súvislom povrchu.

4. Manipulácia s materiálom za mokra

Geometria čapov poskytuje lokalizovaný kontakt s dopravovaným produktom, zatiaľ čo priestory medzi čapmi umožňujú, aby sa voda a lepkavé zvyšky vzdialili od povrchu pásu. Táto kombinácia môže pomôcť udržať polohu materiálu v mokrých alebo vlhkých dopravných podmienkach, kde konvenčné ploché pásy môžu mať zníženú trakciu.

Prípady aplikácie

1. Brúsenie drevených panelov – Vietnam

Výrobca nábytku vo Vietname požadoval pás na brúsne zariadenia MDF a HDF panelov. Predchádzajúci plochý PVC pás umožňoval posun panelov počas spracovania, čo ovplyvnilo konzistenciu brúsenia. YUFENG dodal PVC pás s kapsulami a cvočkami s hustým vzorom. Po šiestich mesiacoch prevádzky si pás udržal stabilný kontakt s panelmi a podporoval konzistentnejší brúsny výkon, pričom zákazník hlásil 25 % zlepšenie efektivity výroby.

2. Balenie mäsa a hydiny – Európa

Európske zariadenie na spracovanie potravín potrebovalo prepravovať balené mäsové výrobky pozdĺž naklonenej časti pri zachovaní hygieny a vzhľadu výrobku. YUFENG dodal potravinársky PU opasok s okrúhlym čapom s možnosťou materiálu vyhovujúceho FDA. Vzor čapov zlepšil umiestnenie obalu bez výrazného označenia povrchu spojeného s niektorými konvenčnými vyvýšenými vzormi, zatiaľ čo otvorený vzor zjednodušil umývanie.

3. Spracovanie tabaku – Čína

Závod na spracovanie tabaku vyžadoval stabilnú dopravu pre voľne ložený tabak, rezané plnivo a spracované tabakové výrobky. YUFENG dodal PE pás s oválnymi čapmi navrhnutý pre kontrolovaný pohyb materiálu a zníženú akumuláciu povrchu. Po 12 mesiacoch prevádzky si pás zachoval svoju povrchovú štruktúru a podporoval stabilnú dopravu v rôznych fázach spracovania tabaku.

4. Overenie aplikácie

Dostupné fotografie projektu, výrobné záznamy a referenčné materiály k aplikácii môžu byť poskytnuté na posúdenie zákazníkom. Materiál pásu, geometria a rozmery čapu môžu byť tiež prispôsobené vybaveniu zákazníka a prepravovaným produktom pred výrobou.

Špecifikácie produktu

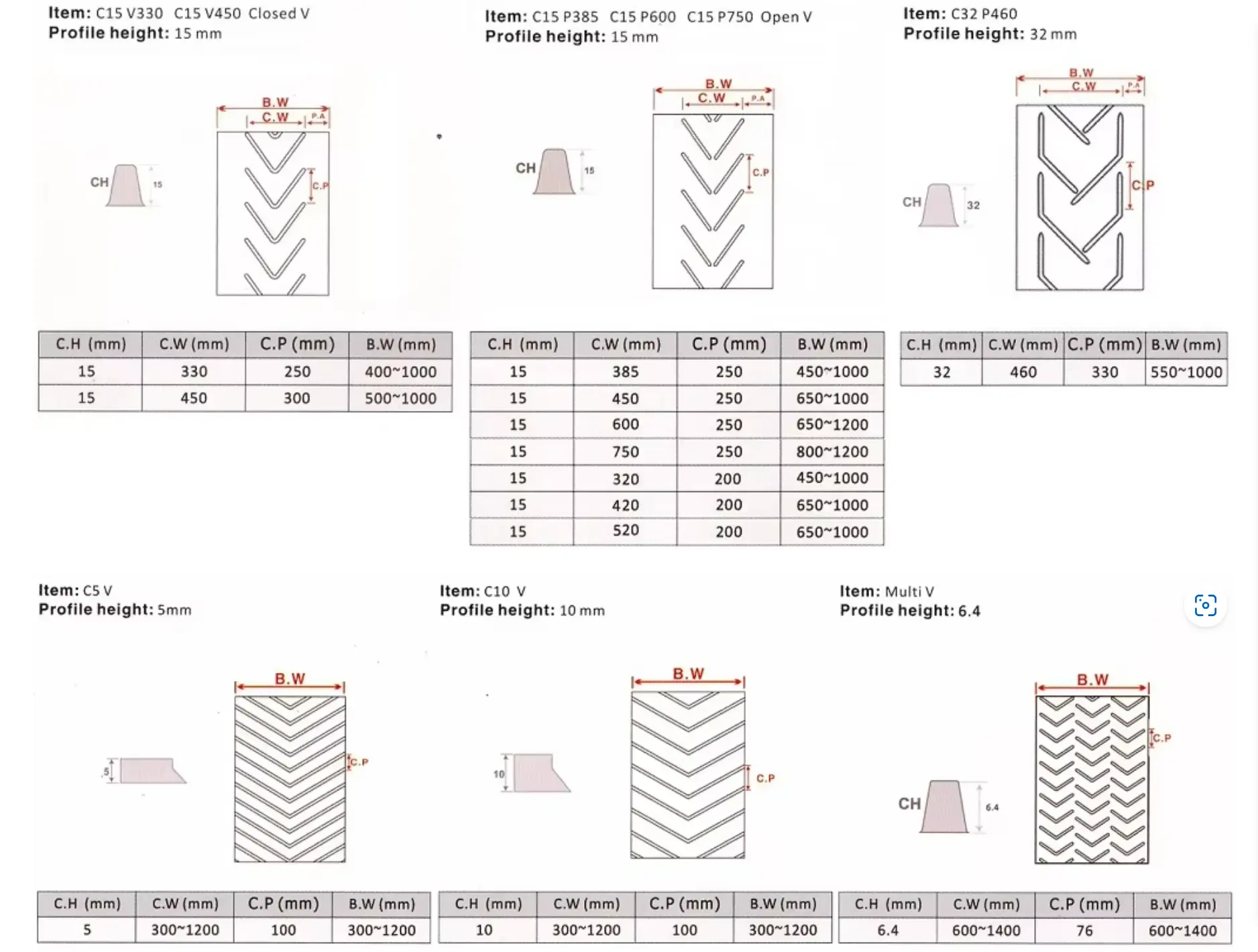

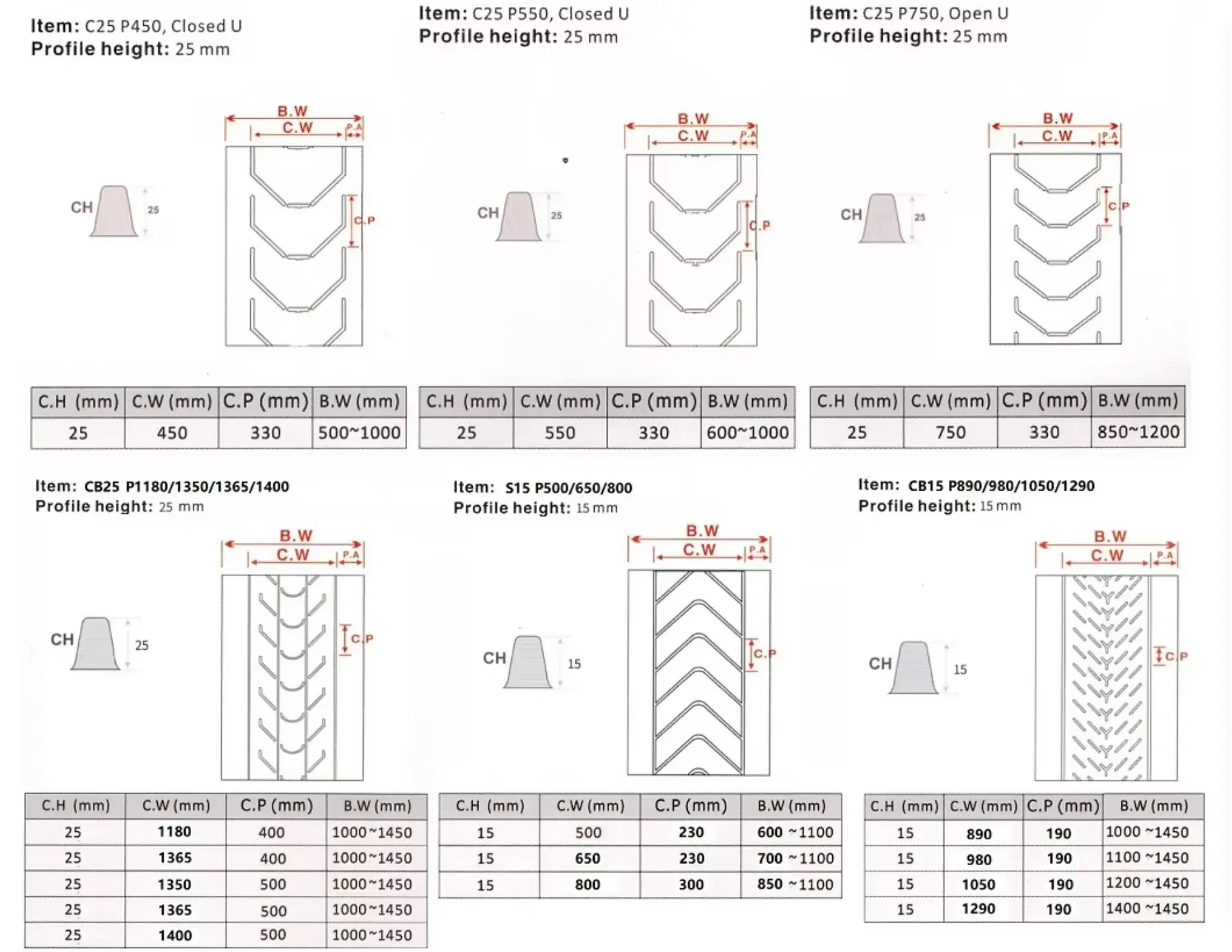

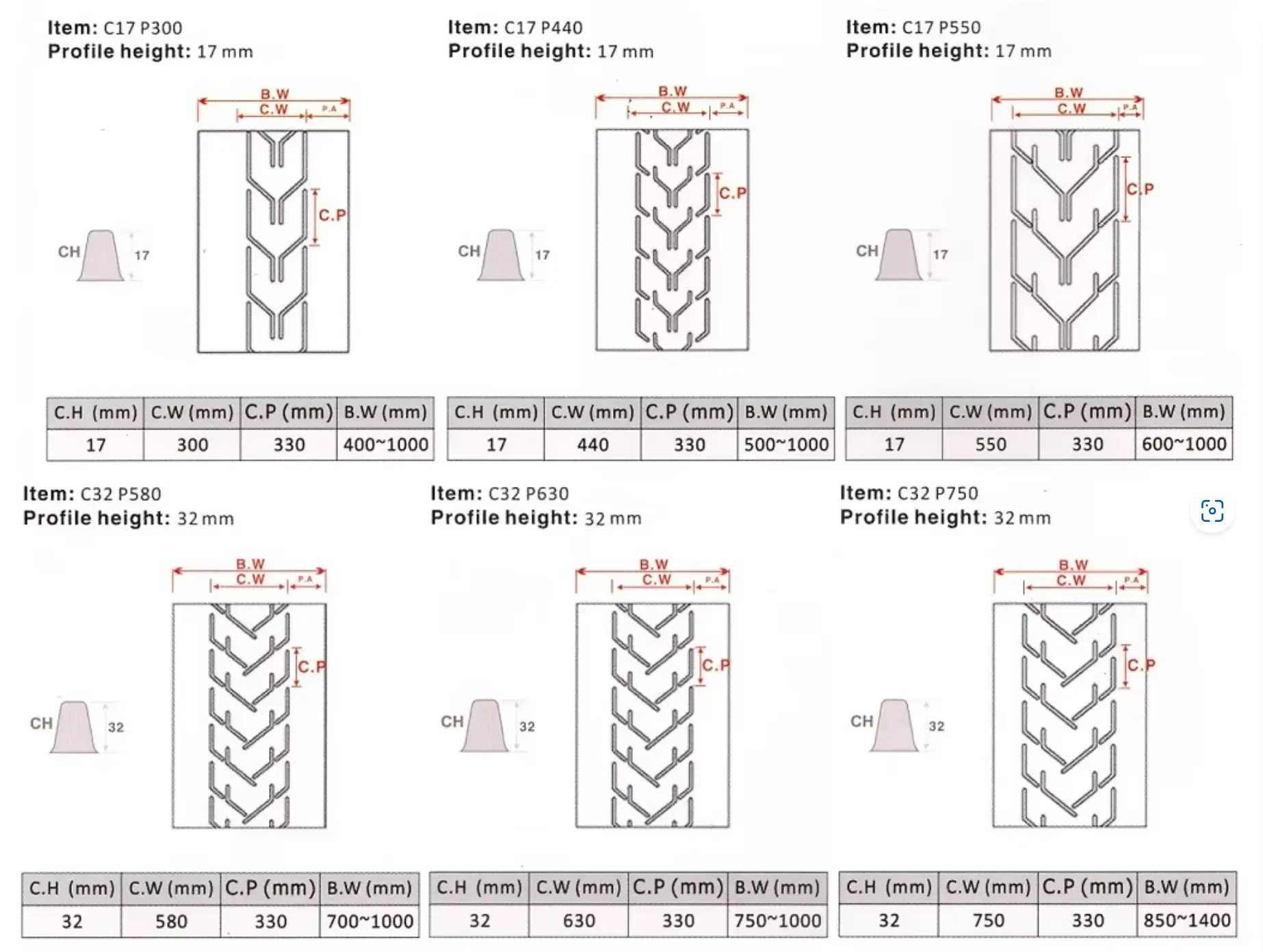

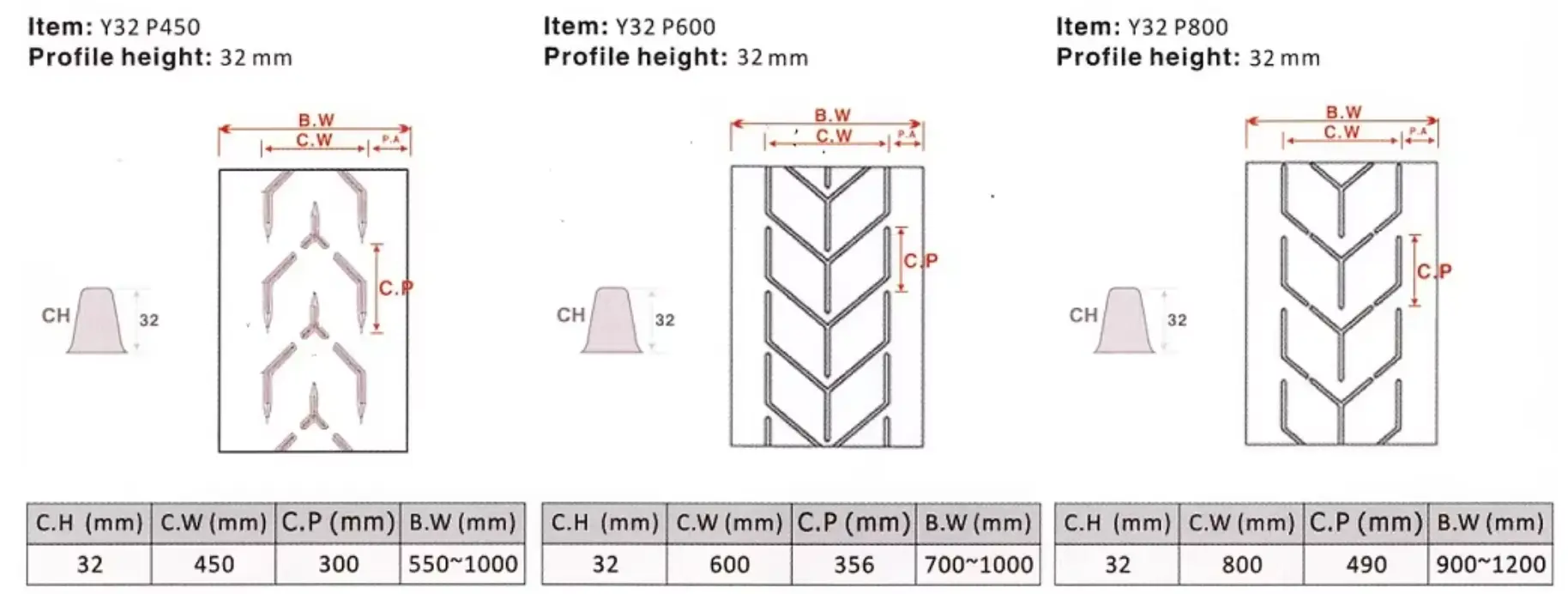

1. Vzor a štrukturálne parametre

2. Parametre výkonu a dodávky

Prečo si vybrať pásový dopravník YUFENG

1. Riadený kontakt pre manipuláciu s produktom

Čepovaný povrch vytvára viac lokalizovaných kontaktných bodov, a nie súvislý vyvýšený vzor. Táto štruktúra poskytuje riadenú trakciu pre naklonenú dopravu a zároveň znižuje zbytočný kontakt s povrchom produktu. Je vhodný pre balený tovar, potravinárske výrobky, drevené panely a iné materiály, kde je dôležitá stabilná manipulácia a vzhľad.

2. Otvorte štruktúru povrchu pre jednoduchšie čistenie

Vzdialenosť medzi kolíkmi umožňuje, aby sa voda, prach a jemné zvyšky vzdialili od nosnej plochy. Pomáha to zjednodušiť bežné čistenie a podporuje aplikácie vyžadujúce časté umývanie alebo lepšiu hygienu povrchu.

3. Viaceré materiály pre rôzne zariadenia

PVC poskytuje praktické riešenie pre všeobecné priemyselné a logistické aplikácie, PU je vhodný pre prostredia prichádzajúce do kontaktu s potravinami a olejmi, guma je k dispozícii pre podmienky s vyšším trením a vysokým zaťažením a PE poskytuje ľahkú možnosť pre dopravné systémy citlivé na vlhkosť alebo s nízkou hlučnosťou.

4. Prispôsobený vzor a podpora továrne

YUFENG môže prispôsobiť tvar čapu, výšku, priemer, hustotu, šírku pásu, hrúbku a materiál podľa požiadaviek na zariadenie a produkt. Výroba priamo vo výrobnom závode je podporovaná technickou pomocou, ktorá zahŕňa výber materiálu, konfiguráciu vzoru, testovanie vzoriek a prispôsobenie aplikácií.

Vhodné aplikácie

Náš dopravný pás s hrotmi sa odporúča najmä pre:

Často kladené otázky

Q1: Čím sa pásový dopravník s hrotmi líši od pásov v tvare šípky a diamantového vzoru?

Hlavným rozdielom je, ako povrch pásu interaguje s dopravovaným produktom. Pásy Chevron využívajú súvislé vyvýšené rebrá na pohyb sypkých materiálov na naklonených dopravníkoch, zatiaľ čo pásy s diamantovým vzorom vytvárajú široký protišmykový kontakt po povrchu pásu.

Pás používa individuálne tvarované okrúhle, oválne alebo kapsulovité kolíky na vytvorenie viacerých bodových kontaktných plôch. To poskytuje kontrolované uchopenie a zároveň znižuje množstvo povrchového tlaku aplikovaného na jednotlivé produkty, vďaka čomu je obzvlášť vhodný pre balený tovar, jemné produkty, nepravidelné predmety a aplikácie, kde je potrebné minimalizovať povrchové značenie.

Q2: Ako si vyberiem správny tvar čapov pre moju aplikáciu?

Okrúhle kolíky sú všestrannou možnosťou pre balenie, logistiku, plnenie do fliaš a všeobecnú dopravu produktov, pretože ich zakrivený profil poskytuje vyváženú priľnavosť vo viacerých smeroch. Oválne kolíky poskytujú viac smerovej trakcie a sú vhodné pre tabakové, obilné a pravidelne tvarované výrobky, ktoré vyžadujú stabilné umiestnenie. Čapy kapsúl sú navrhnuté pre aplikácie, ako je spracovanie dreva a brúsenie, kde je dôležitý konzistentný kontakt a stabilita obrobku. YUFENG môže tiež prispôsobiť geometriu, výšku, priemer a rozstup čapu podľa tvaru produktu, dopravného uhla a rýchlosti pásu.

Q3: Môžu sa pásy použiť na spracovanie potravín?

áno. YUFENG ponúka PU a vybrané PVC konštrukcie vhodné pre aplikácie prichádzajúce do styku s potravinami, pričom pre zákazníkov vyžadujúcich špecifické materiály potravinárskej kvality sú k dispozícii možnosti vyhovujúce FDA. Hladký povrch materiálu sa ľahko čistí, zatiaľ čo vzdialenosť medzi lisovanými kolíkmi pomáha znižovať hromadenie vlhkosti a zvyškov produktu.

Tieto konfigurácie možno použiť na balené potraviny, spracovanie mäsa a hydiny, pekárske výrobky, ľahké jedlá a ďalšie aplikácie, kde je dôležitá hygiena a kontrolovaná manipulácia s výrobkami.

Q4: Prečo má povrch s nopkami samočistiaci efekt?

Na rozdiel od plochého povrchu pásu, kde voda, prach a lepkavé zvyšky môžu zostať zachytené na prepravovanom produkte, priestory medzi jednotlivými čapmi tvoria otvorené kanály po povrchu pásu. Počas prevádzky sa voľné častice a kvapaliny môžu pohybovať cez tieto medzery namiesto toho, aby sa hromadili okolo kontaktných bodov.

To pomáha udržiavať konzistentnú trakciu a uľahčuje bežné čistenie, najmä pri mokrom spracovaní, spracovaní dreva, poľnohospodárstve a recyklácii.

Q5: Ktoré časti pásu je možné prispôsobiť?

YUFENG podporuje prispôsobenie štruktúry pásu a vzoru povrchu podľa požiadaviek zákazníka na vybavenie a materiál. Dostupné možnosti zahŕňajú tvar čapu, výšku čapu, priemer čapu, hustotu čapu, šírku pásu, hrúbku pásu, konštrukciu kostry a materiál krytu.

Konštrukcie z PVC, PU, ​​gumy a PE môžu byť vybrané pre rôzne požiadavky, vrátane kontaktu s potravinami, odolnosti voči oderu, chemikáliám, odolnosti voči nárazom alebo vlhkosti. Vlastné usporiadanie svorníkov a rozmery pásov môžu byť vyvinuté aj pre špecifické dopravníkové systémy.

Q6: Aký dopravný uhol zvládne pás s hrotmi?

Dopravníkový pás s hrotmi môže poskytnúť stabilnú manipuláciu s produktom na šikmých dopravníkoch s praktickým výkonom v závislosti od prepravovaného materiálu a konfigurácie pásu. Možno zvážiť aplikácie so sklonom do približne 35°, ale skutočný pracovný uhol by sa mal určiť spolu s hmotnosťou produktu, stavom povrchu, tvarom, rýchlosťou pásu a geometriou čapu.

V prípade strmej dopravy môžu vyššie alebo hustejšie usporiadané kolíky zlepšiť pridržiavanie, zatiaľ čo citlivé výrobky môžu vyžadovať konfiguráciu s nižším kontaktom na vyváženie priľnavosti a ochrany výrobku.

Q7: Ako by sa mal udržiavať pásový dopravník s hrotmi?

Bežná údržba zahŕňa najmä kontrolu stavu lisovaných čapov, odstraňovanie materiálu zachyteného medzi čapmi a udržiavanie správneho napnutia remeňa. Opotrebenie čapu by sa malo monitorovať počas pravidelných kontrol, najmä pri abrazívnych aplikáciách, a poškodené časti by sa mali riešiť skôr, ako ovplyvnia stabilitu produktu.

Udržiavanie valcov, škrabiek a povrchu pásu v čistote tiež pomáha znižovať zbytočné opotrebovanie. Pretože kolíky sú integrálne zalisované do pásu a nie oddelene spojené s povrchom, nie je potrebná rutinná kontrola nalepených povrchových blokov.

Q8: Sú kolíky vylisované spolu s pásom alebo sú pripevnené dodatočne?

Pásy YUFENG využívajú integrovaný proces lisovania a vulkanizácie, v ktorom sú čapy vytvorené ako súčasť štruktúry povrchu pásu. Táto konštrukcia vytvára pevnejšie spojenie medzi čapmi a poťahovým materiálom ako povrchové bloky, ktoré sa jednoducho nalepia alebo natlačia na opasok.

Správne parametre lisovania pomáhajú znižovať riziko odlupovania svorníkov a predčasného prasknutia pri opakovanom ohýbaní, pričom umožňujú kontrolu rozmerov a usporiadania svorníkov počas výroby.

Q9: Ktorý krycí materiál si mám vybrať: PVC, PU, ​​guma alebo PE?

Vhodný krycí materiál závisí od pracovného prostredia a prepravovaného produktu. PVC je praktickou voľbou pre všeobecnú priemyselnú dopravu, kde sa vyžaduje odolnosť proti oderu, chemická odolnosť a jednoduché čistenie. PU sa lepšie hodí na spracovanie potravín a aplikácie vyžadujúce odolnosť voči olejom a možnosť potravinárskej kvality.

Guma poskytuje vyššie trenie, odolnosť proti nárazu a tepelnú odolnosť pre náročné priemyselné aplikácie, zatiaľ čo PE je užitočný tam, kde sa uprednostňuje ľahká konštrukcia, odolnosť proti vlhkosti a nižšia prevádzková hlučnosť. YUFENG môže odporučiť vhodný materiál na základe vlastností produktu a podmienok zariadenia.

Q10: Môžete poskytnúť vzorky pred hromadnou objednávkou?

áno. Malé vzorky sú k dispozícii pre zákazníkov, ktorí potrebujú vyhodnotiť geometriu kolíkov, vlastnosti materiálu, priľnavosť povrchu a dopravný výkon pred zadaním výrobnej zákazky. Špecifikácie vzorky je možné vybrať podľa zamýšľanej aplikácie, vrátane tvaru kolíka, materiálu pásu a konfigurácie povrchu.

Zákazníci môžu použiť vzorku na párovanie zariadení a skúšky manipulácie s produktom, pričom konečná výrobná špecifikácia môže byť potvrdená na základe výsledkov testov.

Návod na použitie a výber

Pre najlepšiu konfiguráciu pásu by zákazníci mali poskytnúť dopravovaný produkt, rozmery a hmotnosť produktu, dopravný uhol, rýchlosť pásu, pracovnú teplotu a či aplikácia zahŕňa požiadavky na kontakt s vodou, olejom, prachom alebo potravinami. Tieto faktory priamo ovplyvňujú výber tvaru čapu, výšku čapu, rozstup, materiál krytu a konštrukciu kostry. YUFENG môže použiť tieto prevádzkové parametre na odporúčanie vhodnej konfigurácie pásu a poskytovanie zákazníckej podpory výroby.

Požiadajte o riešenie pásového dopravníka s hrotmi

Ak potrebujete dopravný pás, ktorý kombinuje kontrolované uchopenie produktu, znížené značenie povrchu a jednoduchšie čistenie, kontaktujte spoločnosť YUFENG so špecifikáciami vášho dopravníka a požiadavkami na aplikáciu. Môžeme poskytnúť vhodné vzory kolíkov, materiálové možnosti, prispôsobené rozmery, vzorky a výrobné ponuky pre spracovanie dreva, spracovanie potravín, balenie, logistiku, tabak, poľnohospodárstvo a iné priemyselné dopravné aplikácie.
