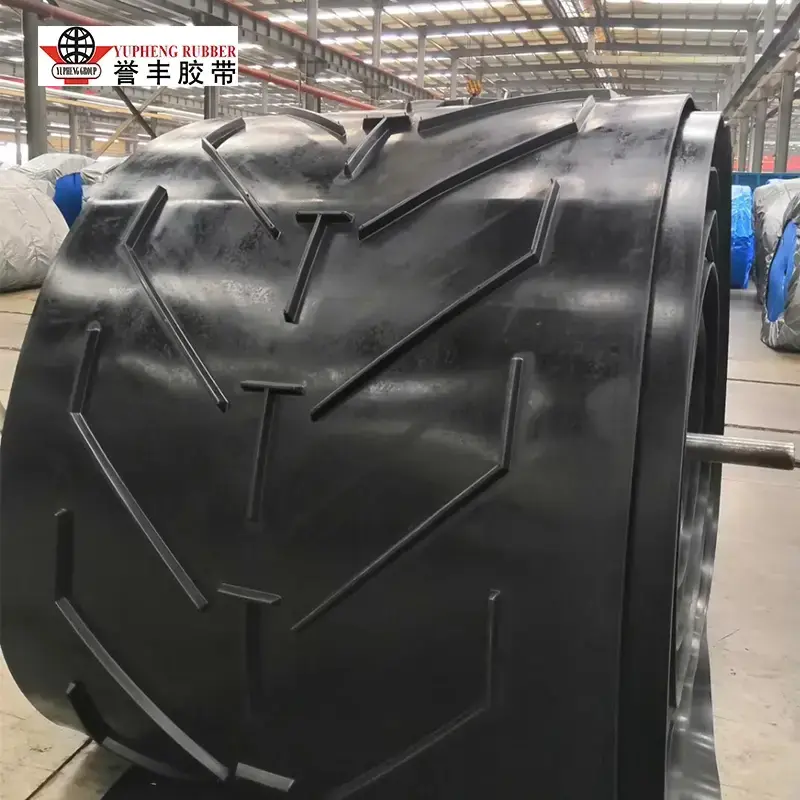

Dopravný pás Chevron

Pre manipuláciu so sypkým materiálom pod strmým uhlom zaisťuje YUFENG Chevron Conveyor Belt zvýšenú trakciu a prepravnú kapacitu prostredníctvom vyvýšených zarážok v tvare V, rybej kosti alebo V. V porovnaní s plochými pásmi vzorovaný povrch znižuje spätné navíjanie materiálu a podporuje dopravné uhly až do 40° alebo vyššie. Je vhodný pre uhlie, rudu, piesok, štrk, obilie, hnojivá a iné sypké materiály v baníctve, prístavoch, poľnohospodárstve a priemysle stavebných materiálov.

Materiál a technológia výroby

1. Vystužená EP tkanina a odolná gumová zmes

YUFENG Chevron Conveyor Belt využíva vysokokvalitnú EP polyesterovú/nylonovú tkaninu ako kostru v ťahu, ktorá poskytuje vysokú pevnosť, nízke predĺženie, dobrú ťažnosť a spoľahlivú odolnosť proti nárazu pre nepretržitú dopravu. Vrchné a spodné kryty sú vyrobené z prírodného a syntetického kaučuku, ktorý poskytuje vyváženú odolnosť proti oderu, starnutiu a flexibilitu pre náročné priemyselné prostredia.

2. Jednokroková integrálna vulkanizácia zarážok a tela pásu

Kľúčová výrobná výhoda YUFENG Chevron Belt spočíva v jednokrokovej integrálnej vulkanizácii zarážok a tela pásu. Na rozdiel od bežnej dvojstupňovej výroby, kde sa pás najprv vulkanizuje a príchytky sú pripevnené oddelene, YUFENG používa presné oceľové formy príchytiek a riadený kontinuálny proces vulkanizácie na vytvorenie príchytiek a pásu do homogénnej štruktúry. Táto integrovaná konštrukcia poskytuje pevnejšie spojenie gumy s príchytkou a znižuje riziko prasknutia príchytky, oddelenia alebo odpojenia počas dlhodobej prepravy.

3. Viacstupňová továrenská inšpekcia pre konzistentnú kvalitu

Všetky suroviny pochádzajú od kvalifikovaných domácich a medzinárodných dodávateľov a sú pred výrobou kontrolované. Hotové pásy Chevron prechádzajú výrobným testovaním, ktoré zahŕňa pevnosť v ťahu, odolnosť proti oderu, ohýbanie pri nízkej teplote a priľnavosť gumy k príchytke. Tieto kontroly kvality pomáhajú udržiavať konzistentný konštrukčný výkon a spoľahlivú trakciu pri naklonených, ťažkých a kontinuálnych dopravných aplikáciách.

Údaje o teste v teréne a validácia aplikácie

1. Naklonenie výkonu pri nepretržitom testovaní

Spoločnosť YUFENG vykonala šesťmesačný nepretržitý sledovací test, ktorý kombinuje laboratórne hodnotenie a údaje o banskej prevádzke na mieste a porovnával pás Chevron s bežnými plochými pásmi v podmienkach naklonenej dopravy. Pri sklone nad 20° vykazovali bežné ploché pásy znateľný skĺznutie materiálu, pričom spätný chod presahoval 30 % pri 25°.

Za rovnakých podmienok si pás YUFENG udržiaval stabilný pohyb materiálu pri 30° bez pozorovaného spätného pohybu a zostal účinný pri aplikáciách s dopravnými uhlami až do 40°, v závislosti od charakteristík materiálu a konfigurácie príchytky.

Pri sklone 30° a rovnakej rýchlosti pásu dosahoval pás v tvare V približne o 40–60 % vyššiu priepustnosť dopravy ako testovaný plochý pás. Vyvýšené zarážky pomohli udržať sypké materiály rovnomerne rozložené na páse a znížili spätné otáčanie, čím sa zlepšila efektívnosť dopravy a znížil sa opakovaný pohyb materiálu.

2. Integrálna štruktúra príchytky pre dlhšiu životnosť

Záznamy v teréne a spätná väzba od zákazníkov naznačujú, že integrálne vulkanizované príchytky YUFENG môžu poskytnúť o viac ako 50 % dlhšiu životnosť ako porovnateľné segmentované štruktúry príchytiek za podobných prevádzkových podmienok. Jednodielna konštrukcia pomáha znižovať praskanie, deformáciu a oddeľovanie príchytky, udržuje stabilný výkon pásu počas nepretržitej naklonenej dopravy a znižuje neočakávané prestoje pri výmene.

3. Osvedčený výkon pri ťažbe a manipulácii so sypkým materiálom

V povrchovej uhoľnej bani v juhovýchodnej Ázii pracoval YUFENG Chevron Belt na dopravníku so sklonom 28°–32°, ktorý manipuloval so surovým uhlím a hlušinou. Po 18 mesiacoch nepretržitej prevádzky s vysokým zaťažením zostali zarážky neporušené bez viditeľného praskania, zatiaľ čo doprava materiálu zostala stabilná bez výrazného spätného pohybu.

V austrálskom kameňolome pás C25 v tvare V s 25 mm čeľusťami dopravoval drvený vápenec a kamenivo pod 35° sklonom v prašných podmienkach a podmienkach s vysokým nárazom, bez hlásenia žiadneho uvoľnenia čeľuste alebo trhania a životnosť sa takmer zdvojnásobila v porovnaní s predchádzajúcim generickým vzorovaným remeňom zákazníka.

V európskom prístave bol na nakladanie obilia a hnojív v sklone 22°–25° použitý Chevronový pás C15 s 15 mm čeľusťami. Pás si počas prevádzky udržal dobrú priechodnosť a stabilný tok materiálu s nízkou mierou zlyhania, čo spĺňalo požiadavky zákazníka na nepretržitú manipuláciu s hromadným nákladom.

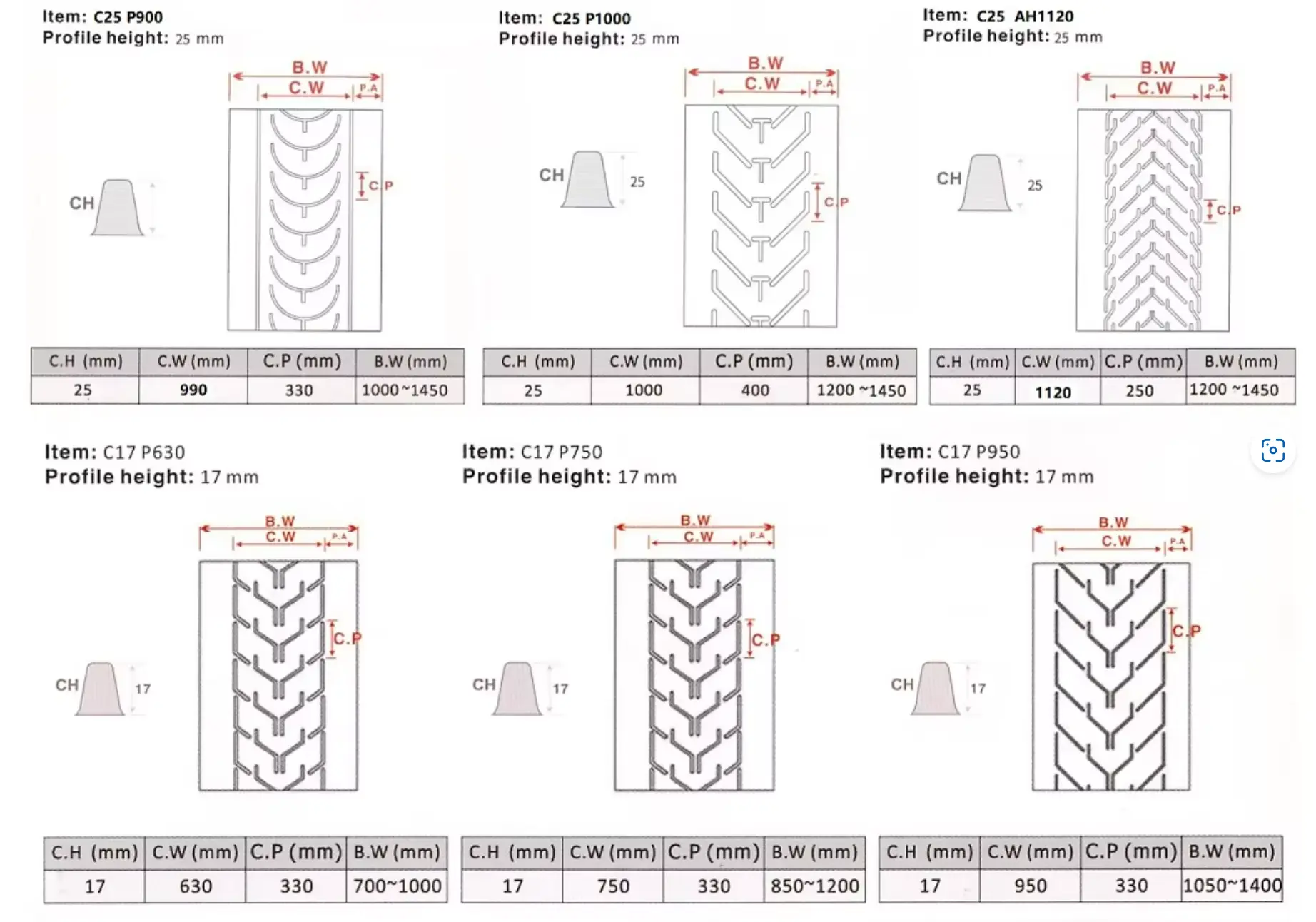

Kompletné parametre špecifikácie produktu

YUFENG podporuje výrobu v plnej veľkosti a zákazkové spracovanie pásov v tvare V, ktoré pokrývajú rôzne vzory a výšky zarážok, aby vyhovovali rôznym uhlom sklonu a materiálom:

Prečo si vybrať YUFENG?

1. Integrovaná vulkanizácia pre bezpečné lepenie príchytky

YUFENG prevádzkuje špecializované zariadenia na výrobu dopravníkových pásov a štandardizované postupy kontroly kvality s viac ako 10-ročnými skúsenosťami vo výrobe a exporte dopravníkových pásov. Náš pás Chevron Conveyor Belt využíva jednokrokový kontinuálny vulkanizačný proces na integráciu príchytiek s telom pásu, čím sa vyhýba slabým spojovacím bodom bežne spojeným so samostatne pripevnenými príchytkami. Táto integrovaná štruktúra pomáha znižovať praskanie, oddeľovanie a deformáciu príchytky počas dlhodobej prepravy v naklonenej polohe.

2. Presné lisovanie pre konzistentnú geometriu príchytky

Vysoko presné oceľové formy sa používajú na kontrolu výšky, rozstupu, uhla a celkovej konzistencie vzoru počas výroby. Presná geometria príchytky poskytuje rovnomernejšie uchopenie materiálu a pomáha udržiavať predvídateľný dopravný výkon, keď je na tej istej výrobnej linke nainštalovaných viacero pásov.

3. Podpora výroby od špecifikácie po dodanie

Ako výrobca zdrojov poskytuje YUFENG kompletnú podporu od analýzy pracovných podmienok a výberu špecifikácie pásu až po prispôsobenie vzoru, výrobu a technickú pomoc. Zákazníci si môžu vybrať vhodnú šírku pásu, hrúbku, výšku a konfiguráciu príchytky podľa materiálových charakteristík a dopravného uhla. Stabilné plánovanie výroby tiež podporuje štandardné špecifikácie a hromadné objednávky, čo pomáha zákazníkom kontrolovať dodacie lehoty a dlhodobé náklady na údržbu dopravníkov.

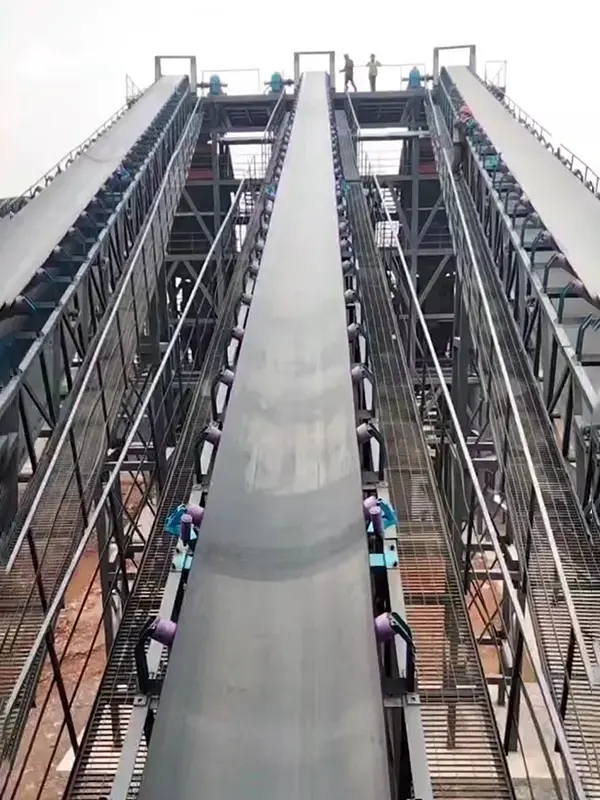

Vhodné aplikácie

YUFENG Chevron Conveyor Belt je navrhnutý pre šikmú dopravu, kde sa vyžaduje silnejšia retencia materiálu a stabilná preprava smerom nahor. Vyvýšené zarážky v tvare V pomáhajú znižovať spätný chod a udržiavať konzistentný tok materiálu v rôznych priemyselných aplikáciách.

1. Ťažba a manipulácia s uhlím

Vhodné na prepravu surového uhlia, rudy, hlušiny a iných sypkých materiálov na šikmých dopravníkoch. Vystužené zarážky v tvare V zaisťujú spoľahlivú priľnavosť pri vysokom zaťažení a pri silnom náraze.

2. Lomy a stavebné materiály

Používa sa na dopravu drveného kameňa, piesku, štrku, cementových surovín a kameniva na naklonených trasách, pomáha udržiavať stabilný tok materiálu a znižuje spätný chod.

3. Prístavy a terminály pre hromadný náklad

Vhodné na nakladanie a vykladanie uhlia, rudy, obilia a iného hromadného nákladu na rampových dopravníkoch, najmä tam, kde sa vyžaduje spoľahlivá doprava pri meniacich sa podmienkach zaťaženia.

4. Poľnohospodárstvo a spracovanie obilia

Použiteľné pre systémy na dopravu obilia, hnojív a krmiva. Rôzne výšky a vzory príchytiek je možné zvoliť podľa materiálových vlastností a uhla dopravy.

5. Chemické a hnojivové závody

Navrhnuté pre naklonenú manipuláciu s granulovanými hnojivami a chemickými materiálmi, poskytujú stabilnú trakciu a zároveň znižujú spätný tok materiálu počas nepretržitej prevádzky.

6. Doprava materiálu vo vreciach

Vhodné na prepravu vriec cementu, vreciek na hnojivo a iných balených materiálov na šikmých dopravníkoch. Štruktúra príchytky pomáha udržiavať vrecká bezpečne umiestnené počas prepravy smerom nahor.

Často kladené otázky

1. Aký je rozdiel medzi pásom Chevron Belt a plochým dopravným pásom?

Hlavným rozdielom je ryhovaná povrchová štruktúra. Ploché dopravníkové pásy sú vo všeobecnosti vhodné na horizontálnu dopravu alebo dopravu pod nízkym uhlom, pričom materiál môže začať kĺzať pri strmších sklonoch. YUFENG Chevron Belt používa zarážky v tvare V alebo rybej kosti na zvýšenie povrchovej trakcie, zníženie spätného pohybu materiálu a podporu stabilnej šikmej dopravy. V závislosti od materiálových vlastností, konštrukcie pásu a prevádzkových podmienok je možné použiť pásy v tvare V pre uhly dopravy až do približne 40°.

2. Aké vzory zarážok a možnosti prispôsobenia sú k dispozícii?

YUFENG podporuje rôzne konfigurácie zarážok, vrátane vzorov Open V, Closed V, Y-type, U-type, rybej kosti, rybej kosti a Multi-V. Štandardné výšky zarážky zahŕňajú 5 mm, 15 mm, 17 mm, 25 mm a 32 mm, pričom sú k dispozícii aj prispôsobené rozmery. Šírka pásu, hrúbka, geometria príchytky a vlastnosti gumy sa dajú nastaviť podľa dopravovaného materiálu, uhla sklonu a požiadaviek na použitie v baníctve, prístavoch, poľnohospodárstve a iných priemyselných odvetviach.

3. Aká je predpokladaná životnosť a požiadavka na údržbu?

Pri vhodných prevádzkových podmienkach a pravidelnej údržbe môže YUFENG integrálne vulkanizovaný Chevron Belt poskytnúť dlhšiu životnosť ako porovnateľné segmentované zarážkové pásy. Bežná údržba zahŕňa najmä kontrolu opotrebovania príchytky, povrchových rezov a trhlín, kontrolu vyrovnania pásu a udržiavanie vhodného napnutia dopravníka. Pretože zarážky sú integrálne vulkanizované s telom pásu, znižuje sa riziko uvoľnenia zarážky, čo pomáha minimalizovať neočakávané prestoje pri údržbe a výmene.

4. Môžete poskytnúť vzorky a prispôsobené špecifikácie?

áno. YUFENG môže poskytnúť vzorky na overenie špecifikácií a podporuje prispôsobenú šírku pásu, hrúbku, vzor zarážky, výšku zarážky a zloženie gumy. Zákazníci môžu poskytnúť dopravný uhol, typ materiálu, rozmery pásu a prevádzkové podmienky, čo nášmu technickému tímu umožňuje odporučiť vhodnú konfiguráciu pásového dopravníka Chevron.

Kontaktujte YUFENG

Ak potrebujete odolný pás Chevron Belt pre ťažbu, ťažbu, prístav, poľnohospodárske alebo iné naklonené dopravné aplikácie, kontaktujte spoločnosť YUFENG pre vzorky produktov, technické špecifikácie a najnovšiu cenovú ponuku z výroby.
