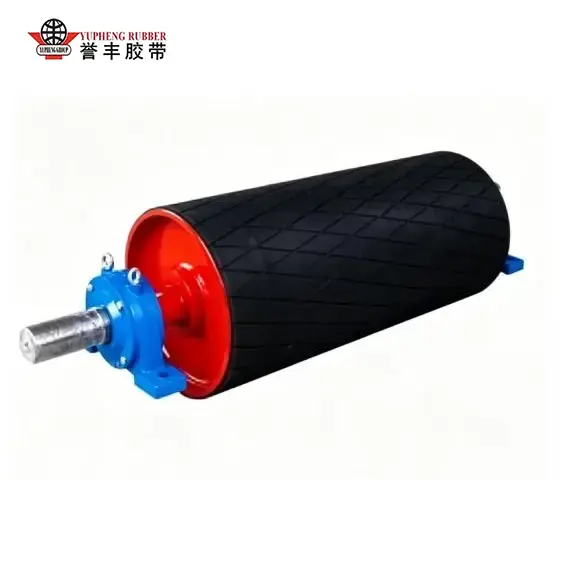

Hnacia kladka

YUFENG poskytuje hnaciu kladku štandardnej veľkosti a kompletné služby spracovania na mieru, s kompletnými správami o továrenských testoch, certifikáciou priemyselných noriem ISO, CEMA a GB. Každá dokončená kladka pred dodaním prejde statickou rovnováhou, detekciou defektov ultrazvukového zvárania a testovaním oneskorenej priľnavosti, čím sa skracujú prestoje zariadenia a každodenné výdavky na údržbu pre priemyselných nákupcov.

Ponúkame bezplatnú konzultáciu technických parametrov, testovanie vzoriek a prispôsobenú podporu dizajnu výkresov; kontaktujte náš obchodný tím, aby ste získali najnovšiu cenovú ponuku z výroby a zodpovedajúce riešenie dopravníkového systému.

Definícia produktu a funkcia prenosu energie

Základný komponent na prenos energie

Hnacia kladka YUFENG je inštalovaná v hlavovej časti systémov pásových dopravníkov a funguje ako primárny komponent prenosu energie. Prenáša mechanickú silu z motora a reduktora na dopravný pás, čím vytvára trakciu potrebnú na nepretržitú prepravu materiálu. V porovnaní s bežnými podpornými napínacími kladkami výrobok priamo zvláda napnutie remeňa a krútiaci moment generovaný dopravným systémom, vďaka čomu je pevnosť konštrukcie, povrchová trakcia a odolnosť proti únave kritickými faktormi výkonu.

Odolný dizajn pre nepretržitú dopravu

YUFENG vyvíja a vyrába vysokovýkonné hnacie remenice pre dlhodobú manipuláciu s sypkým materiálom. Štruktúra kladky kombinuje integrované zváranie s žíhaním na uvoľnenie napätia, aby sa zlepšila rozmerová stabilita a znížilo sa riziko deformácie škrupiny počas dlhšej prevádzky. Táto konštrukcia je vhodná pre náročné dopravníkové systémy prepravujúce sypké materiály v podmienkach vysokého zaťaženia.

Stabilná trakcia v ťažkých podmienkach

Produkt je možné nakonfigurovať pre textilné aj oceľové kordové dopravné pásy. Jeho možnosti povrchového oneskorenia poskytujú spoľahlivé trenie medzi remenicou a remeňom, čo pomáha udržiavať stabilný prenos výkonu v prašných, vlhkých a blatistých prevádzkových podmienkach a zároveň znižuje preklzávanie remeňa a zbytočnú stratu trakcie.

Suroviny a výrobné remeslá

Zosilnený plášť kladky

Plášť kladky je vyrobený z bezšvíkových rúr z uhlíkovej ocele Q235 s hrúbkou steny od 6 mm do 16 mm podľa požadovanej únosnosti. Obvodové švy sa spracovávajú pomocou automatického zvárania pod tavivom, po ktorom nasleduje žíhanie na uvoľnenie napätia v peci, aby sa znížilo zvyškové napätie pri zváraní a zlepšila sa dlhodobá stabilita konštrukcie.

Kovaný hriadeľ prevodovky

Prevodový hriadeľ používa kovanú 45 stredne uhlíkovú oceľ a podrobuje sa hrubému sústruženiu, kaleniu a temperovaniu, ultrazvukovej detekcii chýb, presnému brúseniu a dokončovaciemu obrábaniu. Tento viacstupňový proces poskytuje hriadeľu pevnosť a rozmerovú presnosť potrebnú na to, aby vydržal nepretržitý krútiaci moment, zaťaženie v ohybe a prevádzku dopravníka pri plnom zaťažení.

Prispôsobené možnosti oneskorenia

YUFENG ponúka za tepla vulkanizovanú integrálnu gumovú vložku a za studena lepenú vymeniteľnú gumovú vložku. Prírodno-syntetická zmesová guma s tvrdosťou Shore A 65–75 je k dispozícii v hladkých, rybích a diamantových povrchových vzoroch. Pre extrémne vlhké ťažobné prostredia je možné prispôsobiť aj keramické lapače tak, aby poskytovali vyššiu trakciu a lepšiu odolnosť proti šmyku.

Vysokovýkonný systém ložísk a tesnení

Vysokovýkonné dvojité utesnené súdkové ložiská sú kombinované s viackanálovou labyrintovou tesniacou štruktúrou, ktorá pomáha chrániť komoru ložiska pred uhoľným prachom, minerálnym práškom a dažďovou vodou. Táto konfigurácia podporuje spoľahlivé otáčanie a pomáha predĺžiť interval mazania a údržby hnacej remenice.

Päťstupňová továrenská inšpekcia

Každá hnacia kladka YUFENG prechádza pred odoslaním kľúčovými kontrolnými postupmi, vrátane kontroly ultrazvukového zvárania, detekcie chýb hriadeľa prevodovky, kalibrácie statického vyváženia, testovania pevnosti v odlupovaní gumy a testovania rotačného starnutia pri plnom zaťažení. Tieto kontroly pomáhajú overiť štrukturálnu integritu, kvalitu povrchového lepenia a prevádzkovú stabilitu pre náročné aplikácie dopravníkov.

Údaje z testov v teréne a porovnanie výkonu

Dlhodobé overenie prevádzky v ťažkých podmienkach

Spoločnosť YUFENG vykonala 8-mesačné nepretržité testy sledovania v teréne v otvorených uhoľných baniach a projektoch pobrežnej prístavnej dopravy, pričom porovnávala hnaciu kladku YUFENG s konvenčnými trhovými kladkami pri rovnakých prevádzkových podmienkach pre veľké zaťaženie. Výsledky testov potvrdili výrazné zlepšenie trakčnej stability, odolnosti konštrukcie a výkonu pri údržbe.

Spoľahlivý protišmykový výkon

Vo vlhkých podmienkach minerálneho prášku si diamantový kaučukový výrobok YUFENG zachováva koeficient trenia nad 0,45, zatiaľ čo obyčajné hladké oceľové remenice môžu klesnúť pod 0,2 a zaznamenať časté prešmykovanie remeňa. Vylepšený trakčný výkon pomáha znižovať prerušenia dopravy a zlepšuje celkovú efektivitu výroby.

Vysoká štrukturálna stabilita pri nepretržitom zaťažení

Po 30 000 hodinách prevádzky pri plnom zaťažení zostáva výchylka hriadeľa hnacej kladky YUFENG kontrolovaná v rozmedzí 0,12 mm. V porovnaní s remenicami s tenkou škrupinou, ktoré sú náchylnejšie na deformáciu v ohybe, zosilnená štruktúra škrupiny a hriadeľa účinne znižuje problémy s dráhou remeňa a nerovnomerné opotrebovanie hrán remeňa.

Predĺžená životnosť oneskorenia

Za tepla vulkanizovaná kaučuková štruktúra si zachováva vynikajúcu pevnosť spoja a integritu povrchu po dlhodobej banskej prevádzke, odoláva odlupovaniu a praskaniu spôsobenému opakovaným trením a silným zaťažením. To znižuje frekvenciu výmeny a znižuje náklady na údržbu v porovnaní s bežnými riešeniami oneskorenia.

Znížené požiadavky na údržbu

Vďaka odolnej tesniacej ochrane a optimalizovanej konfigurácii ložísk vyžaduje hnacia kladka YUFENG iba pravidelné mazanie a rutinnú kontrolu za normálnych pracovných podmienok. Vylepšený dizajn ochrany pred kontamináciou pomáha znižovať zlyhania ložísk spôsobené prachom, vlhkosťou a minerálnymi časticami.

Solving Common Conveyor Drive Problems

Optimalizovaná hrúbka plášťa, zosilnená konštrukcia hriadeľa a viacvrstvový tesniaci systém priamo riešia hlavné prevádzkové problémy vrátane prekĺznutia remeňa, deformácie remenice, oneskoreného poškodenia a porúch kontaminácie ložísk, čím poskytujú stabilnejší prenos energie pre systémy na prepravu ťažkých sypkých materiálov.

Prípady aplikácie skutočných priemyselných projektov

Projekt dopravy uhoľných baní v juhovýchodnej Ázii

Pevný dopravníkový systém na stredne dlhé vzdialenosti prepravujúci približne 12 000 ton surového uhlia denne využíval hnaciu kladku YUFENG s rybou kosťou. Prevádzkové prostredie zahŕňalo vysokú vlhkosť, ťažký uhoľný prach a časté veľké nárazy materiálu.

Overená dlhodobá ťažobná výkonnosť

Po 26 mesiacoch nepretržitej prevádzky zostal plášť remenice bez deformácií, gumová vrstva nevykazovala žiadne abnormálne odlupovanie a ložiskové komory si zachovali dobrú čistotu bez prenikania prachu. Podľa prevádzkových záznamov zákazníkov sa počet prípadov prešmyknutia pásu znížil z 8 – 12-krát za mesiac na menej ako raz za dva mesiace, čím sa výrazne znížili náklady na údržbu a náhradné diely.

Európsky systém hromadnej manipulácie s pobrežnými prístavmi

Európsky prístavný terminál nainštaloval diamantovú obojsmernú hnaciu kladku YUFENG na reverzibilné dopravníkové systémy prepravujúce železnú rudu a štrk. Aby sa prispôsobila častému dažďu a vystaveniu soľnej hmle, prispôsobená konfigurácia keramického kompozitu poskytovala stabilnú trakciu počas nepretržitej obojsmernej dopravy.

Nepretržitý výkon prevádzky portu

Prevádzkové záznamy ukázali, že kladka podporovala približne 20 hodín denného chodu so stabilným trakčným výkonom v rôznych ročných obdobiach, čo pomáhalo udržiavať efektívne operácie nakladania a vykladania bez prerušenia prešmykovania remeňa.

Široký rozsah priemyselných aplikácií

Okrem ťažobných a prístavných aplikácií je produkt YUFENG široko používaný v metalurgických závodoch, systémoch na dopravu cementových surovín, tepelných energetických rozvodoch uhlia a projektoch dopravy kameniva. Je vhodný na manipuláciu s uhlím, železnou rudou, vápencom, štrkom a minerálnymi práškovými materiálmi v ťažkých dopravných podmienkach.

Podpora overovania projektu

YUFENG môže poskytnúť dostupné inštalačné fotografie, záznamy parametrov projektu a referencie na aplikácie, ktoré zákazníkom pomôžu vyhodnotiť kompatibilitu produktu pred hromadným obstarávaním a modernizáciou dopravníkového systému.

Kompletná tabuľka technických špecifikácií

Prečo si vybrať YUFENG?

Navrhnuté pre prenos výkonu dopravníka

Na rozdiel od bežných komponentov dopravníka, ktoré podporujú iba pohyb pásu, je produkt YUFENG vyvinutý ako kľúčová ťažná jednotka zodpovedná za prenos krútiaceho momentu motora na dopravný pás. Každý konštrukčný detail sa zameriava na stabilný výkon, dostatočnú odolnosť voči zaťaženiu a spoľahlivé zapínanie remeňa pri diaľkovej preprave ťažkého materiálu.

Optimalizované prispôsobenie pre kompletné dopravníkové systémy

YUFENG nedodáva iba samostatné kladkové produkty. Náš inžiniersky tím hodnotí šírku pásu, pevnosť v ťahu, rýchlosť dopravníka, materiálové charakteristiky a prevádzkové podmienky, aby odporučil vhodný priemer kladky, zaostávajúcu štruktúru a konfiguráciu hriadeľa. Tento systémovo orientovaný prístup pomáha predchádzať problémom, ako je nedostatočná trakcia, nadmerné napnutie remeňa a predčasné opotrebovanie komponentov.

Stabilný výkon pri nepretržitej ťažkej prevádzke

Hnacia kladka často pracuje v polohe s najvyšším zaťažením dopravníkového systému, najmä v baníctve, prístavoch a aplikáciách manipulácie so sypkým materiálom. YUFENG navrhuje konštrukcie remeníc so zosilneným rozložením zaťaženia a optimalizovaným rotačným vyvážením na udržanie hladkej prevádzky počas nepretržitého prenosu vysokého krútiaceho momentu.

Viaceré povrchové riešenia pre rôzne pracovné podmienky

Rôzne dopravné prostredia vyžadujú rôzne trakčné riešenia. YUFENG poskytuje rôzne možnosti zaostávania, vrátane zaostávania z rybej kosti, zaostávania s diamantovým vzorom a keramického kompozitného zaostávania, čo umožňuje zákazníkom vybrať si vhodný trecí výkon podľa prevádzkových podmienok za sucha, za mokra, s prachom alebo s vysokou abráziou.

Spoľahlivá podpora pre projektové obstarávanie

Pre výrobcov dopravníkov, dodávateľov EPC a priemyselných koncových používateľov poskytuje YUFENG technické výkresy, potvrdenie špecifikácií a koordináciu výroby pred dokončením objednávky. To znižuje riziká nesúladu inštalácie a pomáha zákazníkom dosiahnuť hladšiu implementáciu projektu.

Často kladené otázky

Otázka 1: Prečo je hnacia kladka považovaná za najdôležitejší rotačný komponent v dopravníkovom systéme?

A1:Pretože hnacia kladka priamo prenáša výkon motora na dopravný pás a určuje, či pás môže dosiahnuť stabilný pohyb pri zaťažení. Ak je trakcia nedostatočná alebo konštrukcia kladky nemôže vydržať prevádzkové napätie, môžu sa vyskytnúť problémy, ako je prekĺznutie pásu, nestabilná rýchlosť dopravy a prerušenie výroby.

Otázka 2: Ako by si mali zákazníci vybrať vhodný typ oneskorenia pre hnaciu kladku?

A2:Výber závisí hlavne od pracovného prostredia a požiadaviek na dopravu. Hladká gumová vrstva je vhodná pre všeobecné podmienky suchej dopravy; rybie kosti a diamantové vzory zlepšujú trakciu pri vysoko zaťažených aplikáciách; keramická izolácia sa odporúča pre extrémne vlhké alebo šmykľavé prostredie vyžadujúce vyšší trecí výkon.

Otázka 3: Aké informácie sú potrebné na prispôsobenie hnacej kladky?

A3:Zákazníci zvyčajne potrebujú poskytnúť šírku dopravného pásu, pevnosť v ťahu pásu, požiadavky na priemer remenice, výkon motora, rýchlosť dopravy, typ materiálu a prevádzkové prostredie. Na základe týchto parametrov môže YUFENG odporučiť vhodné konštrukčné špecifikácie a poskytnúť výrobné riešenia na mieru.

Kontaktujte nás:

Ak potrebujete stabilnú, vysokovýkonnú kladku zhodnú s vaším dopravným systémom v bani, prístave alebo cementárni, kontaktujte náš obchodný tím a požiadajte o bezplatné vzorky produktov, stiahnite si úplný katalóg technických parametrov a získajte najnovšiu veľkoobchodnú cenovú ponuku továrne. Naši inžinieri môžu prispôsobiť veľkosť kladky, vzor oneskorenia a tesniacu štruktúru podľa vášho skutočného zaťaženia dopravníka, vlhkosti na mieste a požiadaviek na prepravu materiálu.
